Программа СТАРТ-ПРОФ имеет многолетнюю историю (с 1965 года), непрерывно совершенствуется и развивается.
Сохраните эту страницу в закладках вашего браузера, чтобы всегда иметь быстрый доступ к самой свежей информации о СТАРТ-ПРОФ. Информация о выходе новых версий и их описание регулярно помещаются на web-сайте www.truboprovod.ru и на нашей странице ВКонтакте. Для того, чтобы оперативно узнавать о выходе новых статей, видео о СТАРТ-ПРОФ и новых версий подпишитесь на рассылку новостей по СТАРТ-ПРОФ и наш канал YouTube, RuTube, telegram и ВКонтакте.
История изменений в версиях СТАРТ-Проф:
Добавлена новая база данных по коррозии. База данных содержит информацию о скорости коррозии различных металлов при различных составах рабочего продукта. Используется для задания прибавки на коррозию
Добавлена новая база данных по опорам. База содержит всю необходимую для моделирования креплений: вес, размеры, допускаемые нагрузки
Добавлена новая модель грунта EN 13941
В подземных трубопроводах разрешено задавать нагрузки в узлах
Добавлена возможность выбирать одну из двух систем координат: с осью Z вверх или осью Y вверх (в общих данных). Добавлена возможность задать направление севера в графике

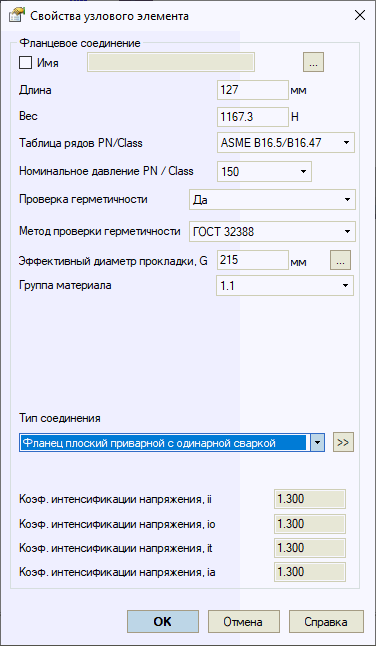

Добавлена возможность задания и учета КИН для фланцевых соединений и одиночных фланцев
Добавлена новая детальная таблица внутренних усилий, позволяющая самостоятельно в Excel посчитать напряжения по любому нормативному документу
СТАРТ-Элементы: Добавлен расчет температур опор
СТАРТ-Элементы: Добавлена проверка необходимости поверочного расчета на прочность (проверка гибкости) трубопровода, в зависимости от его гибкости согласно ASME B31
В нестандартном креплении добавлена упругая односторонняя связь, билинейная односторонняя и билинейная двухсторонняя связи
Изгибную жесткость в сдвиговых компенсаторах теперь можно задавать вручную
Добавлен выбор креплений постоянного усилия LISEGA
В таблице характеристик пружин добавлен статус заклинена/не заклинены (отображается цветом), грузоподъемность, название производителя, отношение сжатия по отношению к допустимому значения в процентах и возможность задать максимальное значение этого отношения
Добавлена возможность использовать "расширенный диапазон" для пружин некоторых производителей
Добавлена возможность задать допускаемые нагрузки для строительных конструкций, к которым прикреплены пружинные опоры и подвески. Используется в случае, если допускаемая нагрузка меньше, чем допускаемая нагрузка на пружину
В таблице напряжений теперь выделяются желтым цветом ячейки с максимальным соотношением расчетное/допускаемое
В таблице нагрузок на опоры и таблице нагрузок и перемещений выключившиеся опоры и связи теперь выделяются синим цветом
Добавлена функция выделения всех пустых узлов без отводов, тройников, переходов с их группировкой по величине угла и диаметра для последующей групповой вставки фитингов. Используется для массовой вставки фитингов после импорта модели из сторонних программ

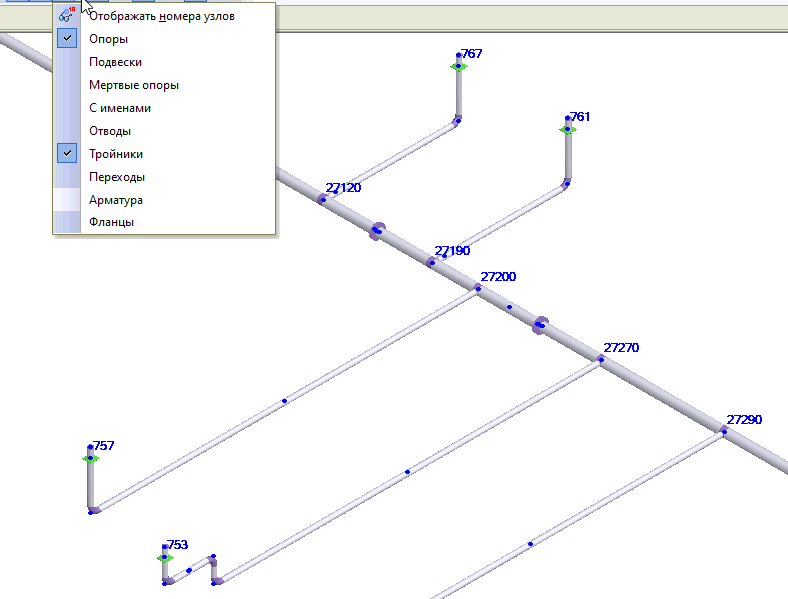

В меню правка добавлены функции: Выделить все подземные, выделить все воздушные, выделить текущий сегмент, обратить выделение, фильтр выделения (можно добавить/убрать из выделения опоры, компенсаторы, тройники, трубы и т.д.)
Деформации гибких вставок теперь выводятся в таблицу деформаций компенсаторов
В дереве проекта добавлена функция "выделение". При ее активации трубы и детали с выбранными свойствами выделяются на схеме, а не помечаются прозрачностью. Можно сразу менять их свойства в плавающей панели свойств
Добавлена возможность посмотреть деформированный вид от весовых нагрузок
В отчетах в Word теперь добавляются ссылки на отчеты расчета напряжений в штуцерах по Штуцер-МКЭ
Добавлена функция экспорта перечня элементов трубопровода в Excel
Актуализированы все базы данных о трубам и фитингам по всем стандартам
StressISO 3D
Добавлена поддержка BricsCAD
Внедрено автоматическое развёртывание и обновление сборок StressISO 3D, а также сохранение шаблонов чертежей под разные версии сборок
Добавлена возможность выбора пользователем CAD-системы и её версии
Добавлена возможность работы пользователей с разными правами доступа
Расширена поддержка версий: реализована полная совместимость с AutoCAD (2020–2026) и BricsCAD (2023–2026)
Экспорт IFC
Добавлен экспорт в IFC
Добавлена цветовая схема СТАРТ
Реализован экспорт параметров объектов СТАРТ
Добавлена поддержка BREP-представлений моделей
Добавлено именование объектов IFC на основе типа элемента и узлов
Импорт IFC
Добавлен импорт из IFC
Реализован учет особенностей IFC, полученных из AVEVA E3D
Добавлена поддержка Solid, Brep и Tesselation представлений моделей
Реализована возможность выбора пользователем CAD-системы, из которой получен IFC
СТАРТ-AVEVA
Добавлена обработка опор MDS. Дополнен файл настроек соответствующим разделом
Исправлена ошибка определения координат при смещении относительно мировых SITE/ZONE
Устранено задвоение узлов в месте присоединения пустого BRAN
Добавлен модуль экспорта из Renga в открытый формат СТАРТ
Импорт из PCF:
Добавлена поддержка элементов типа COUPLING
Добавлена обработка дополнительных вариантов сборок компонентов с фланцевым соединением
Добавлена проверка наличия веса у компонента (если вес отсутствует, в СТАРТ-Проф будет активна опция «Вычислять вес автоматически»)
Добавлен учет веса компонентов BOLT в суммарном весе сборки;
Добавлена поддержка веса в фунтах (LBS);
Реализована корректная ориентация фитингов (отводы/тройники) на свободных концах трубопровода;
Реализовано наследование параметров компонента PIPE несколькими участками в СТАРТ в случае разделения;
Добавлена поддержка файлов PCF, сгенерированных в Autodesk Inventor;
Реализованы продвинутый механизм чтения атрибутов, а также чтение атрибутов из блока MATERIALS
Добавлен стандарт ASME B31E-2008+addenda B31Ea-2010 Стандарт сейсмостойкого проектирования трубопроводных систем
Добавлен стандарт ASME NM.1-2022 Трубопроводы из термопластов
Добавлен стандарт ASME NM.2-2020 Трубопроводы из стеклопластика
Базы данных ASME NM.1 и NM.2 пополнены материалами ASME NM.3.3-2022
Добавлен стандарт GB/T 34275-2024
Обновлен стандарт ASME B31.1-2024 Трубопроводы пара и горячей воды
Обновлен стандарт ASME B31.3-2024 Технологические трубопроводы
Обновлен стандарт ASME B31.8-2025 Магистральные газопроводы
Базы данных ASME B31.1, ASME B31.3, ASME B31.4, GB/T 34275-2024 обновлены. Обновлены допускаемые напряжения, модули упругости, коэффициенты Пуассона
Обновлен стандарт ASME B31J-2023
Обновлен стандарт EN 13480-2024 Стальные трубопроводы
Обновлен стандарт ASME B31G-2023
Повышение стабильности, исправления ошибок, прочие мелкие улучшения
Обновлен стандарт ГОСТ Р 55990 изм.1
Добавлен экспорт модели в формат ifc
Добавлен расчет длины пролета из условий аэродинамической устойчивости для российских документов на магистральные и промысловые трубопроводы (ГОСТ Р 55990, ГОСТ Р 55989, СНИП 2.05.06, СП 36.13330, СП 33.13330, СП 284.1325800)
Добавлен коэффициент запаса по напряжениям в функции расчета длин пролетов
В базу по компенсаторам добавлены компенсаторы ООО "Новгородская Производственная Компания"
В нестандартных и универсальных компенсаторах добавлена возможность задавать не только податливости, но и жесткости
Добавлен автоматический пересчет отметок расположения трубопровода над уровнем земли для расчета на сейсмические воздействия
Опция "пересчет высот над поверхностью грунта" перенесена из вкладки "настройки" во вкладку "ветер, снег, лёд"
Добавлена функция автоматического задания одинаковой температуры монтажа для всех режимов работы
В универсальных компенсаторах добавлена возможность задавать коэффициенты к жесткости, к допускаемому ходу
В ГОСТ 32388 для пластиковых трубопроводов добавлена возможность задавать КИН вручную
Добавлена функция "разъединить в узле"
Обновлен модуль СТАРТ-AVEVA
Исправлено отображение панелей инструментов интерфейса при вызове СТАРТ
Реализовано освобождение лицензий СТАРТ после закрытия AVEVA
Повышение стабильности, исправления ошибок, прочие мелкие улучшения
Совершен переход на более современную и удобную для пользователя систему защиты программы. Для работы с новой версией 4.87 процесс обновления ключей защиты принципиально меняется, подробности приведены в руководстве пользователя. После преобразования ключа все предыдущие версии программы (4.86 и ниже) с данным ключом запускаться перестанут. Расчеты, открытые в новой версии, будут преобразованы в версию 4.87, и в более старых версиях (4.86 и ниже) не откроются. Если файл версии 4.87 сохранить в открытый формат, то его можно будет открыть в старой версии (4.86 и ниже). Смотрите запись вебинара о новой системе лицензирования программ НТП Трубопровод, а также информационное сообщение на сайте. По вопросам замены и преобразования ключей защиты просьба обращаться на marketing@truboprovod.ru
Разработана новая официально сертифицированная версия СТАРТ-Проф для Astra Linux, работает через WINE. При выполнении определенных настроек может быть запущена и под другими версиями Linux. Мы имеем положительный опыт запуска СТАРТ 4.87 в AstraLinux, РЕД ОС, Ubuntu со специально подобранной конфигурацией WINE
Разработан ряд продвинутых курсов по программе СТАРТ-Проф
Добавлена функция экспорта отчетов в Excel (аналогично экспорту в Word)
Добавлена возможность задавать вес в свойствах всех видов опор и креплений. Иногда вес опор и пружин оказывается настолько велик, что может существенно повлиять на результаты расчета
В свойствах труб добавлено поле "реальная длина"
При экспорте в Word и Excel добавлена возможность сохранения настроек таблиц
В базу по компенсаторам добавлены компенсаторы ООО НПП "Хортум"
Добавлена возможность для пружин задавать затяг вне трубопровода вместо поддерживающего усилия
Добавлена функция переноса затягов пружин
Добавлен новый нелинейный алгоритм выбора пружин, который учитывает наличие односторонних связей и зазоров, что позволяет выбирать более оптимальные пружины
Добавлена возможность выбора пружин некоторых производителей по расширенному диапазону нагрузок и по стандартному диапазону, т.е. с некоторым запасом по грузоподъемности
Добавлена возможность отключать расчет определенных сегментов
Добавлен расчет овализации поперечного сечения трубы при расчете от поверхностной нагрузки в СТАРТ-Элементы
Добавлены две новых системы координат для задания геометрии труб - сферическая2 и цилиндрическая2
Добавлена новая таблица результатов - итоговый отчет
Добавлена возможность задавать стартовые компенсаторы в нормах ASME B31.1
Обновлен стандарт ГОСТ 55990 изменение 1 Месторождения нефтяные и газонефтяные. Промысловые трубопроводы
Обновлен стандарт ГОСТ 32601-2022 Насосы центробежные для нефтяной, нефтехимической и газовой промышленности
Внесены уточнения в расчет по СП 284.1325800.2016
Обновлен стандарт ASME B31.3-2022
Обновлен стандарт ASME B31.4-2022
Обновлен стандарт ASME B31.5-2022
Обновлен стандарт ASME B31.8-2022
Обновлен стандарт ASME B31.12-2023
Обновлен стандарт EN 13480-3:2017+A5:2022
Обновлен стандарт EN 13941-2019+A1:2021
Обновлен генератор изометрических чертежей StressISO 3D
Улучшен пользовательский интерфейс (добавлены иконки) и добавлен перевод на русский, китайский и испанский языки
Добавлена поддержка AutoCAD 2023, 2024, 2025
Повышена детализация отрисовки некоторых элементов
Улучшена работа с модулем и повышена стабильность работы модуля, исправлены ошибки
Импорт из PCF
Добавлена поддержка клэмпов
Добавлена обработка сборок с использованием LAPJOINT-STUBEND и LAPJOINT-RING
Добавлена обработка фланцев нулевой длиной
Добавлена поддержка табов в начале строк файла PCF
Изменена обработка точки вставки арматурных сборок
СТАРТ-AVEVA
Реализовано обнуление номеров узлов при последовательной выгрузке
Изменён алгоритм передачи давления испытаний
Добавлена передача сборок с учётом FBLI
Реализовано взаимодействие с новой системой лицензирования СТАРТ
Исправлены некоторые ошибки в работе модуля
Доработана инструкция
Повышение стабильности, исправления ошибок, прочие мелкие улучшения
Исправлена проблема с исчезающими пружинами
В базе данных обновлены компенсаторы Белэнергомаш - БЗЭМ
Обновлен импорт/экспорт PCF
Улучшена функция экспорта твердотельной атрибутивной модели в AutoCAD StressISO 3D. Добавлена поддержка AutoCAD 2023
Внесены уточнения в расчет по СП 284.1325800.2016
Улучшены алгоритмы для повышения сходимости итераций. Добавлены типы итераций 6, 7, 8
Добавлена возможность выделения рамкой и масштабирования рамкой на любых видеокартах
В окне ошибок и предупреждений добавлен вывод информации о количестве итераций по каждому загружению
Повышение стабильности, исправления ошибок, прочие мелкие улучшения
Добавлена функция экспорта твердотельной атрибутивной модели в формат dwg StressISO 3D. Автоматическое и ручное образмеривание и теггирование. Автоматическая генерация таблиц в AutoCAD
Обновлен документ СП 36.13330.2012 изм.3 Магистральные трубопроводы (Россия)
Внесены уточнения в СП 284.1325800.2016 в соответствии с письмом разработчиков от 02.11.2021 №310/8014
В СП 284.1325800.2016 во вкладке "дополнительные" добавлен коэффициент к пределу текучести для расчета допускаемых напряжений в режиме испытаний
СНиП 2.05.06-85, СП 36.13330.2012, ГОСТ Р 55989-2014, ГОСТ Р 55990-2014, СП 284.1325800.2016, СП 33.13330.2012, СП 86.13330.2014: По многочисленным просьбам пользователей убран автоматический расчет коэффициента надежности по назначению. Теперь его нужно вводить вручную
Добавлены межгосударственные стандарты ГОСТ 33962-2016, ГОСТ 33963-2016, ГОСТ 33964-2016, ГОСТ 33965-2016 Котлы стационарные водотрубные
Обновлен до последней версии документ ASME B31.1-2022 Трубопроводы пара и горячей воды (США)
Обновлен до последней версии документ ASME B31.8-2020 Магистральные газопроводы (США)
Обновлен до последней версии документ ASME B31.9-2020 Коммунальные трубопроводы зданий (США)
Обновлен до последней версии документ EN 13480-3:2017+A1:2021 Стальные трубопроводы (Евросоюз)
Обновлены до последних версий нормы на ветер, снег, гололед: СП 20.13330.2016 изм.3, ASCE 7-22 (США), IS.875.3.2015 (Индия), AS-NZS.1170.2:2021 (Австралия/Новая Зеландия), NBC 2020 (Канада), CFE 2020 (Мексика), GB 50135-2019 (Китай)
Добавлены ветровые нормы Дубая 2013
Добавлены взрывные нагрузки согласно DNV RP D101
Добавлены нормы на сейсмические воздействия: СП 14.13330.2018, GB 50011-2016 (Китай), СП РК 2.03-30-2017* (Казахстан), КМК 2.01.03-19 (Узбекистан), ASCE 7-22 (США), IBC, NSR-10 (Колумбия), KBC 2016 (Корея), UBC 1997, NBC 2020 (Канада), CFE 2015 (Мексика), EUROCODE 8 EN 1998-1 (2013), TKP EN 1998-1-2011 (беларусь), IS 1893:2016 (Индия), AS/NZS 1170.4-2007 Amendment 1,2 (Австралия/Новая Зеландия), Сейсмические нормы Дубая 2013
Обновлены до последних версий стандарты в базах данных: ASME B16.9-2018 (отводы, тройники, переходы), ASME B36.19-2022, ASME B36.10-2022 (трубы)
Добавлен модуль импорта из Autodesk Civil 3D
Добавлен экспорт данных по пружинам LISEGA в программу LICAD, в программе LICAD добавлен импорт из СТАРТ
Добавлен экспорт нагрузок в ЛИРА 10
Добавлены базы данных по фланцевым соединениям и одиночным фланцам. Внесены фланцы по ГОСТ 33259, ASME B16.5-2020, ASME B16.47-2020 (Serie A, Serie B), EN 1092-1:1998
Добавлена база данных для фланцевых прокладок ГОСТ 15180, ГОСТ 28759, ГОСТ 52376, ГОСТ 53561, ОСТ 26.260.454, ОСТ 26.260.451 и т.д., ASME B16.20-2017, EN 1514-1, EN 1514-2
Добавлена база данных по арматуре ASME B16.10-2022
Добавлена база данных по материалам элементов строительных конструкций для балочных элементов
В базу по компенсаторам добавлены компенсаторы Belman, Witzenmann, HKS Group, HTLY北京航天凌云 (Китай) и обновлены до последних версий каталогов
Добавлена новая опция СТАРТ-МКЭ. С этой опцией коэффициенты интенсификации всех тройников, отводов, подпятников, стоек могут вычисляться по методу конечных элементов в автоматическом режиме. Податливости штуцеров оборудования и резервуаров, допускаемые нагрузки и напряжения также могут вычисляться автоматически по методу конечных элементов
Добавлен новый генератор отчетов в Word. Отчеты по расчету на прочность теперь имеют титульный лист, оглавление и формируются на основе пользовательских шаблонов Word. которые можно настроить под собственные нужды
Снят запрет на пересечение более трех труб (и других двухузловых элементов) в одном узле. Это упрощает моделирование крестовин, а также строительных конструкций из балочных элементов
Добавлена возможность создавать внутренние крепления. Внутренние крепления позволяют, например, смоделировать скользящую опору, которая крепится на другую трубу или балку, с учетом трения, односторонних связей и зазоров. А также для моделирования крепления трубы к колонне, совместного моделирования труб и строительных конструкций (эстакад, этажерок, рам т.д.). В примере ниже труба лежит на скользящих опорах, которые прикреплены к раме из двутавров. Между рамой (узел 4) и трубой (узел 13) вставлена жесткая вставка. На жесткой вставке на расстоянии половины диаметра трубы от узла 13 вставлен узел 16, в который вставлено внутреннее крепление с указанными на скриншоте характеристиками
Добавлен новый элемент - балка, двухузловой элемент, позволяющий моделировать строительные конструкции, работающие в одной расчетной модели с трубопроводом. Балки могут иметь различные сечения: двутавр, швеллер, уголок, пользовательский и т.д. Использование балочных элементов позволяет более точно моделировать поведение конструкции при расчете частот и форм собственных колебаний, а также учитывать податливость опор, что позволяет получать более точные значения напряжений, перемещений и т.д.
Добавлен новый элемент - гибкая вставка, двухузловой элемент, позволяющий моделировать сильфоны и металлорукава
Добавлен новый элемент - конус, двухузловой элемент, позволяющий моделировать переходы
Добавлен новый элемент - одиночный фланец
Добавлен новый элемент - осевая муфта
Добавлен новые элементы - подпятник и стойка. Расчет методом Kellogg Simplified, Kellogg Exact или с помощью МКЭ при использовании интеграции со Штуцер-МКЭ
Тепловые сети: для некоторых нормативных документов (китайских и европейских) добавлена возможность выбора типа амортизирующих подушек (мягкие, средние, жесткие)
В таблице внутренних усилий добавлена возможность выводить внутренние усилия в глобальных осях без распора от давления
В таблице "Нагрузки на штуцера и оборудование" появилась возможность выводить нагрузки в глобальной системе координат
Добавлена возможность создания линий трубопровода. Линии раскрашиваются различными цветами и их можно скрывать в графике как в исходных данных, так и в результатах расчета. Удобно использовать в сложных моделях со множеством линий, при совмещении нескольких норм в одном файле расчета, при моделировании трубопроводов в рубашке и т.д.
В окне "список участков" добавлена возможность копирования данных в Excel и обратно через буфер обмена
Добавлено плавающее окно "список узлов" с возможностью копирования данных в Excel и обратно через буфер обмена
Добавлен расчет расстояний между опорами и расчет тройников на давление по ASME B31.1, ASME B31.3, ASME B31.4, ASME B31.5, ASME B31.8, ASME B31.9, ASME B31.12, СП 284.1325800.2016, ГОСТ 55989, ГОСТ 55990 и некоторым другим нормам
СТАРТ-AVEVA: Добавлена возможность импорта отводов с подпятниками
Добавлен новый импорт из Excel. Функция позволяет импортировать геометрию трубопровода из таблицы Excel («.xls», «.xlsx», «.csv»), созданной по одному из нескольких вариантов специальных шаблонов. Например, можно импортировать геометрию магистрального трубопровода по результатам измерений с учетом глубин заложения, смещений грунта, смещений опор (для моделирования процесса укладки и участков естественного изгиба по профилю местности с помощью смещений опор или грунта).
Добавлена возможность учета длины и веса всех видов компенсаторов. Соответствующие поля добавлены в базу данных
Добавлена возможность задания не только податливости, но и жесткости компенсаторов
Уточнена модель углового, компенсатора. Появился выбор типов карданный/одноплоскостной. Добавлена возможность учета влияния температуры на жесткость и допустимых поворот компенсатора. Добавлена возможность учета влияния давления на жесткость компенсатора и трения в механизме (перестановочный момент)
Уточнена модель сдвигового компенсатора. Появился выбор типов "сдвиговый более 2х тяг", "сдвгово-угловой двухплоскостной с 2 тягами", "сдвгово-угловой одноплоскостной с 2 тягами". Добавлена возможность учета влияния температуры на жесткость и допустимых ход компенсатора. Добавлена возможность учета влияния давления на жесткость компенсатора и трения в механизме
Уточнена модель осевого компенсатор. Добавлена возможность автоматического учета угловой и сдвиговой жесткости. А также автоматическое вычисление эквивалентной осевой деформации с учетом поворота и сдвига
Добавлена поддержка Windows 11
Добавлена функция автоматического обновления версий СТАРТ-Проф через интернет
Ускорена работа баз данных
Добавлен перевод всего пользовательского интерфейса программы на испанский язык
В таблице нагрузок на крепления добавлены столбцы с диаметром трубы и суммарными нагрузками и моментами по осям X,Y,Z (корень из суммы квадратов)
Дерево проекта вынесено на боковую панель
Добавлено проволочное представление модели. Позволяет с большим удобством работать с трубопроводами в рубашке, трубопроводами внутри сосудов и аппаратов и т.д.
Добавлена возможность выделения элементов трубопровода рамкой
Учтено изменение №1 к СП 14.13330.2018 Строительство в сейсмических районах
Добавлен расчет частот и форм собственных колебаний трубопровода. Функция доступна при наличии опции СТАРТ-Динамика. Модель создается так же, как и для обычного статического расчета. При запуске расчета (при включенной опции динамического расчета в редакторе режимов работы) производится автоматическая дискретизация (расстановка) масс и производится определение частот и форм собственных колебаний трубопровода. В результате расчета выдаются частоты, нормализованные перемещения по каждой форме и анимация форм собственных колебаний.
Изменен расчет ветровых нагрузок. Теперь коэффициент динамичности вычисляется автоматически в зависимости от заданной первой частоты собственных колебаний трубопровода f1, которая может быть вычислена из расчета частот и форм собственных колебаний
Добавлен новый элемент: Шаровой компенсатор. Обеспечивает взаимное кручение и повороты соединяемых труб. Для того чтобы трубы провернулись, суммарный крутящий момент (корень из суммы квадратов моментов Mx, My, Mz) должен превысить предельный момента трения
Добавлен новый элемент: Демпфер. Демпферы не препятствуют тепловым смещениям трубопровода и в отличии от обычных опор не ухудшают самокомпенсацию. Но в случае быстро приложенной динамической нагрузки демпферы мгновенно превращаются в практически жесткую связь.
Обновлен документ ASME B31.1-2020 Трубопроводы пара и горячей воды (США)
Обновлен документ GB/T 20801-2020 Технологические трубопроводы (Китай)
В СТАРТ-Элементы добавлен расчет прочности трубопровода с коррозией согласно ASME B31G (США)
Добавлен новый функционал в калькулятор, встроенный в поля ввода
Добавлена возможность выбора пружинных подвесок и опор, пополнена база данных для следующих производителей:
Gradior
Pihasa
Pipe Support Systems GmbH (PSSI)
Piping Technology and Products Inc. (PT&P)
Sarathi
Модуль интеграции с PDMS/E3D/MARINE существенно переработан и переименован в СТАРТ-AVEVA, обновлена документация
Добавлена возможность в каждом режиме работы задавать свои смещения грунта
Добавлена возможность задавать угловые и линейные деформации в узле одновременно
Добавлена возможность редактирования базы данных по материалам в любых единицах измерения
Добавлена возможность устанавливать штуцер резервуара не только в качестве концевого элемента, но и промежуточного, для ситуаций, когда необходимо моделировать температурные расширения и просадку резервуара вручную, а также множественные врезки в один резервуар
В базе данных по трубам документ ASME B36.19M-2018 обновлен до последней версии 2018 года
В концентрический и эксцентрический переход добавлены новые параметры: строительная длина и угол скоса
Добавлена возможность вставки фланца, арматуры или стыка в узел, на краю другого фитинга (отвода, тройника, арматуры, перехода, фланца). Просто вставьте узел на краю детали, а потом в этот узел вставьте фланец, арматуру или стык
Добавлена функция Сместить фрагмент, позволяющая сместить выделенный фрагмент трубопровода в любом направлении. При этом трубы, связывающие его с другой частью трубопровода автоматически меняют геометрию
Добавлено новое представление для всех таблиц результатов расчета - перемещений, нагрузок на опоры, напряжений и т.д. Теперь можно видеть результаты по всем режимам работы одновременно
Добавлен новые алгоритмы итераций "тип 4" и "тип 5", которые обычно помогают, если итерации не сошлись и появляется сообщение R>0
Сокращен объем отчета в Word за счет исключения повторяющихся свойств труб в таблице исходных данных
Учтено изменение №1 к СП 284.1325800.2016 Трубопроводы промысловые для нефти и газа. Правила проектирования и производства работ
Добавлена возможность задавать полный вес жесткой вставки в дополнение к распределенному весу
Добавлен новый модуль импорта из PCF файлов. Старый модуль импорта также пока доступен. В новом модуле импорта:
Возможность настройки соответствий атрибутов компонентов PCF и элементов СТАРТ-Проф. Пути к настроечным файлам можно найти в общих настройках
Возможность настройки соответствий материалов PCF и материалов СТАРТ-Проф
Импорт несвязных трубопроводов
Импорт нескольких файлов PCF
Импорт группы компонентов FLANGE-GASKET-VALVE-GASKET-FLANGE единым элементом «Арматура»
Импорт группы компонентов FLANGE-FLANGE единым элементом «Фланцевое соединение»
Добавлена возможность менять свойства типов объектов в дереве проекта
Усовершенствован модуль импорта из pcf на основе обращений пользователей в рамках технической поддержки
Учтено изменение №3 к СП 20.13330.2016 нагрузки и воздействия. Изменился расчет ветровых нагрузок
Обновлен документ ASME B31.3-2020 Технологические трубопроводы (США). Обновлена база данных по материалам для высокого давления, MDMT, допускаемые напряжения от кратковременны нагрузок, в связи с удалением приложения D, коэффициенты интенсификации и гибкости теперь всегда считаются согласно ASME B31J-2017
СТАРТ-AVEVA
Добавлена опция экспорта точной модели подпятника
Реализовано определение координат относительно мира
Реализована передача имени элемента через параметр 449
Разделено сохранение и применение пользовательских настроек для текущего сеанса
Доработана инструкция
Реализованы доработки по обращениям пользователей
Импорт из PCF
Добавлено уведомление о том, что не задан базовый узел
Передача типа отвода через атрибут TAG
Добавлена опция импорта из Autodesk REVIT в СТАРТ-ПРОФ
СТАРТ-PDMS: Добавлена поддержка AVEVA E3D 3.1, AVEVA MARINE 12.1SP4, 12.1SP5
Добавлены новые нормативные документы по расчету на прочность трубопроводов:
ГОСТ Р 55989-2014 Магистральные трубопроводы на давление свыше 10 МПа
ГОСТ Р 55990-2014 Промысловые трубопроводы
СП 284.1325800.2016 Промысловые трубопроводы
СП 33.13330.2012 Расчет стальных трубопроводов на прочность. Актуализированная редакция СНиП 2.04.12-86
ISO 14692-2017 Трубопроводы из стеклопластика [при наличии опции СТАРТ-Пластик]
EN 13941-2019 Тепловые сети (Евросоюз) [при наличии опции СТАРТ-Зарубежные стандарты]
ASME B31.12-2014 Трубопроводы для водорода (США) [при наличии опции СТАРТ-Зарубежные стандарты]
BS PD 8010-1:2015 Магистральные трубопроводы (Великобритания) [при наличии опции СТАРТ-Зарубежные стандарты]
BS PD 8010-2:2015 Подводные трубопроводы (Великобритания) [при наличии опции СТАРТ-Зарубежные стандарты]
CSA Z662-19 Магистральные трубопроводы (Канада) [при наличии опции СТАРТ-Зарубежные стандарты]
Обновлен документ ASME B31.9-2017 Коммунальные трубопроводы зданий (США) [при наличии опции СТАРТ-Зарубежные стандарты]
Обновлен документ ASME B31.4-2019 Магистральные трубопроводы для транспортировки жидкостей и пульпы (США) [при наличии опции СТАРТ-Зарубежные стандарты]
ASME B31.3: Добавлен расчет минимальной температуры применения металла без проведения тестов на ударную вязкость согласно 323.2.2, рис. 323.2.2A, 323.2.2B
ASME B31.3: Добавлен расчет допускаемых напряжений от кратковременных нагрузок с учетом поправки на ползучесть металла согласно 302.3.6 (2)
ASME B31.3: Добавлен расчет коэффициента накопления повреждаемости от ползучести согласно V303.1-V303.3
EN 13480/EN 13941: Обновлена база данных по материалам . Добавлены все материалы по EN 10216-1-2013, EN 10216-2-2013, EN 10216-3-2013, EN 10216-4-2013, EN 10216-5-2013, EN 10217-1-2019, EN 10217-1-2019, EN 10217-2-2019, EN 10217-3-2019, EN 10217-4-2019, EN 10217-5-2019, EN 10217-6-2019, EN 10217-7-2014, EN 10220-2002 (2007), EN 10253-2-2007
В базу данных по трубам и фитингам добавлено более 140 новых стандартов на трубы, тройники, отводы, переходы. В том числе ОСТ 108, ОСТ 34, СТО ЦКТИ 10, 321, 320, 318, 720, 313, 462, СТО, ТУ, ASME B16.9 и т.д.
Обновлена база данных по трубам ASME B36.10M-2018
Добавлена база данных типоразмеров кожухов ППУ изоляции для тепло- и хладо- сетей ГОСТ 30732, LOGSTOR, POWERPIPE, +GF+ Urecon, HTN, China National Standard (CNS)
В базу данных по материалам для пластиковых трубопроводов добавлен материал PP-B
В поля длин участков встроен калькулятор. Теперь в некоторых полях можно вводить формулы с простыми арифметическими выражениями, например, 10+5*2
Добавлена возможность устанавливать подушки на вертикальные и наклонные участки трубопровода в ППУ изоляции
Добавлена возможность расчета подземных трубопроводов на сейсмические воздействия. Расчет производится на распространение сейсмических волн в грунте согласно
ГОСТ Р 55989-2014
ГОСТ Р 55990-2014
СП 284.1325800.2016
СП 33.13330.2012
ASCE 2001 Guidelines for the Design of Buried Steel Pipe (American Lifelines Alliance)
GB 50032 (Китай)
GB 50470 (Китай)
Смещения грунта от оползней, сейсмических разрывов и смещений грунта также могут быть смоделированы и проверено их влияние на прочность трубопровода.
Добавлена возможность задания различных значений сейсмических смещений опор, входящих в одну фазовую группу. Это используется, например, для задания сейсмических смещений точек крепления трубопровода на различных этажах одного и того же здания
Добавлен расчет на местную устойчивость стенок трубопровода согласно ASME B31.8 и EN 13941 [при наличии опции СТАРТ-Зарубежные стандарты]
В редактор режимов работы добавлены функции:
Отключение учета коэффициентов надежности по нагрузке. Отключение учета коэффициентов надежности по нагрузки используется для более точного выбора пружинных опор.
Множитель к весовым нагрузкам. Введение нулевого коэффициента к весовым нагрузкам может быть использовано при снятии нагрузок со штуцеров оборудования для разделения нагрузок на весовые и температурные. Введение коэффициента больше нуля используется для расчета падения блока на дно, стадии погрузки и т.д.
Множитель к коэффициентам трения. Уменьшение или обнуление коэффициентов трения используется при расчете на ветровые, сейсмические и прочие кратковременные воздействия
Добавлен расчет на прочность электро-изолирующих муфт. Проверяется осевое напряжение и напряжение от крутящего момента
Добавлен новый элемент "Цилиндрическая обечайка", используется для моделирования сосудов и аппаратов
Добавлен новый элемент "Штуцер", позволяет моделировать штуцера сосудов и аппаратов. Учитывает податливости, которые задаются вручную или считаются по WRC 297/BS5500 (при наличии опции "СТАРТ-МКЭ"), температурные смещения, проверяет допускаемые нагрузки, проверяет напряжения по WRC 107/537/297
Добавлен новый элемент "Штуцер резервуара", позволяет моделировать штуцера резервуаров для жидкостей. Учитывает податливости по API 650, температурные смещения, смещения и повороты от гидростатического давления жидкости по API 650, просадку, проверяет допускаемые нагрузки по СТО-СА-03-002-2009 и API 650
Добавлен новый элемент "Насос ГОСТ 32601/ISO 13709/API 610", позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 32601/ISO 13709/API 610
Добавлен новый элемент "Насос ГОСТ 54806-2011 / ISO 9905", позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 54806-2011 / ISO 9905
Добавлен новый элемент "Насос ГОСТ 54805-2011 / ISO 5199", позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 54805-2011 / ISO 5199
Добавлен новый элемент "Инлайн Насос ГОСТ 32601/ISO 13709/API 610", позволяет моделировать инлайн насосы и проверять допускаемые нагрузки согласно стандартам ГОСТ 32601/ISO 13709/API 610
Добавлен новый элемент "Компрессор API 617", позволяет моделировать компрессоры, температурные смещения и проверять допускаемые нагрузки согласно стандартам API 617
Добавлен новый элемент "Турбина ISO 10437/NEMA SM23", позволяет моделировать турбины, температурные смещения и проверять допускаемые нагрузки согласно стандартам ISO 10437/NEMA SM23
Добавлен новый элемент "Другой насос", позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки, заданные пользователем
Добавлен новый элемент "Печь ГОСТ Р 53682:2006/ISO 13705/API 560", позволяет моделировать печи, температурные смещения и проверять допускаемые нагрузки или перемещения согласно стандартам ГОСТ Р 53682:2006/ISO 13705/API 560
Добавлен новый элемент "Аппараты с воздушным охлаждением (АВО) ГОСТ ISO 13706-2011/ISO 13706/API 661". Позволяет моделировать АВО, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ ISO 13706-2011/ISO 13706/API 661
Добавлен новый элемент: Универсальный компенсатор, позволяет задать осевую, угловую, сдвиговую и крутильную податливость и автоматически проверяет допустимые комбинации деформаций
Добавлен новый элемент: Крутильный компенсатор, обеспечивает взаимный проворот двух труб (работает на кручение)
Добавлен новый элемент: Плоский дефект, позволяет проверить напряжения в трещинах и других плоских дефектах от действия нагрузок на трубу, и сделать заключение о допустимости дальнейшей эксплуатации согласно GB/T 19624-2019 (Китай)
Добавлен новый элемент: Объемный дефект, позволяет проверить напряжения в объемных дефектах от действия нагрузок на трубу, отвод или тройник, и сделать заключение о допустимости дальнейшей эксплуатации согласно GB/T 19624-2019 (Китай)
Добавлена возможность задавать толщину и плотность двух слоев наружной изоляции и одного слоя внутренней изоляции
Добавлена функция автоматического сжатия файлов расчета. Теперь файлы больших моделей занимают примерно в 10 раз меньше места на диске
Добавлена функция просмотра общего вида трубопровода на ярлыках файлов в проводнике Windows
Добавлена функция "копировать всю модель". Позволяет вставить объектную интерактивную модель старт в Word, Excel или другую программу
Для упруго-изогнутых участков и отводов большого радиуса добавлена возможность автоматически брать все свойства с примыкающих труб, кроме радиуса и длины дуги
Добавлена опция в общих данных и в элементах, позволяющая учитывать или не учитывать коррозию в формуле 5.8 ГОСТ 32388. По умолчанию опция выключена, т.к. если к минимальной толщине стенки прибавлять коррозию, толщины стенок иногда получаются слишком большие и выходят за пределы сортамента выпускаемых изделий
Добавлена функция в настройках, позволяющая в настройках включить сохранение файла перед каждым расчетом с уникальным именем (со штампом даты и времени)
Добавлена функция копирования списка участков в буфер обмена для последующей вставки в MS Excel
Добавлены производители ISOPLUS и INPAL (Solice) в базу данных ППУ изоляции
Добавлен экспорт в файл PCF (.pcf)
В СТАРТ-Элементы добавлены новые виды расчета по EN 13941
Добавлена возможность выбирать плотность продукта, изоляции, кожуха и внутреннего покрытия из меню
Добавлено представление в графике смещений грунта в горизонтальном направлении
В дистрибутив добавлено краткое описание внешнего API (программный интерфейс приложения) СТАРТ-ПРОФ (pdf), позволяющего внешним приложениям создавать, модифицировать и считать модели трубопроводов в СТАРТ-ПРОФ и получать доступ к результатам расчета. Вы можете написать плагин к СТАРТ-ПРОФ на C#, Basic, C++ и т.д. Полное описание доступно по запросу. Как можно это использовать?
Например, следующие функции написаны в виде плагинов для СТАРТ-ПРОФ и использованием API: Экспорт в PCF, Импорт из PCF, Импорт из PDMS, программа системы проверки качества, которая автоматически просчитывает огромное количество моделей и сравнивает результаты с предыдущей версией СТАРТ-ПРОФ (не поставляется пользователям).
Любая организация может создать свой собственный плагин для бесшовной интеграции СТАРТ-ПРОФ с любыми другими своими программами и полной автоматизации рабочего процесса. Например, можно создать плагин для любой системы трехмерного проектирования, который будет вызывать СТАРТ-ПРОФ в фоновом режиме, выполнять расчеты на прочность и возвращать результаты расчета обратно, а также генерировать отчеты в нужной форме по корпоративному шаблону.
Также возможно создать плагин для конвертации модели трубопровода между СТАРТ-ПРОФ и любой программой для проектирования. Также, мы оказываем услуги по разработке таких конвертеров в случае если собственными силами это сделать не удается.
Более того, возможно создать плагин, который будет автоматически выполнять последовательности расчетов на прочность различных моделей трубопровода, заданных в параметрической форме и необходимым образом анализировать и представлять результаты.
Добавлена функция импорта модели из таблицы Excel. Позволяет импортировать геометрию модели трубопровода из созданной вручную таблицы Excel
Добавлена функция импорта модели, извлеченной из AutoCAD. Позволяет импортировать осевую линию трубопровода из AutoCAD
Добавлена возможность задания ребер жесткости для труб в исходных данных. Ребра жесткости учитываются при расчете вакуумных трубопроводов на устойчивость.
При расчете по СНиП 2.05.06-85, СП 36.13330.2012, СП 33.13330.2012 добавлена возможность учета допускаемых напряжений для режима строительства согласно СНиП III-42-80* и СП 86.13330.2014. Выбор производится в редакторе режимов работы
Улучшена методика расчета трубопроводов из термопластиков. В базу данных по материалам из термопластика добавлен коэффициент Kt и Kц к допускаемым напряжениям от температурных расширений
Добавлена возможность устанавливать нестандартные отводы в ГОСТ 32388
Добавлена возможность установки косых стыков на краю отводов или других фитингов
Добавлена возможность задания смещений штуцеров турбин, компрессоров, насосов и штуцеров вручную, для случая, когда они предоставляются производителем в явном виде
Добавлены новые шаблоны (.xml) для таблиц отчетов в Word и добавлена возможность выбора и подключения шаблонов. Теперь отчеты Word получаются более читабельные
Снято ограничение на использование труб в ППУ изоляции в обводненных участках в грунте
Снято ограничение на использование разных температур и давлений на трубах, примыкающих к фитингам (тройникам, отводам, переходам). Теперь при проверке на давление и при вычислении коэффициентов гибкости используется наибольшее давление и наибольшая температура со всех примыкающих к фитингу труб
Встроенный калькулятор подключен к большему числу полей интерфейса пользователя
Обновлен документ ASME B31.5-2019 Refrigeration Piping and Heat Transfer Components (США)
Обновлен документ ASME B31.12-2019 Hydrogen Piping and Pipelines (США)
В базы данных добавлены трубы, тройники, отводы и переходы по стандартам EN: EN 10216-1:2013, EN 10216-2:2013, EN 10216-3:2013, EN 10216-42013, EN 10216-5:2013, EN 10217-1:2019, EN 10217-2:2019, EN 10217-3:2019, EN 10217-4:2019, EN 10217-5:2019, EN 10217-6:2019, EN 10217-7:2019, EN 10253-1:1999, EN 10253-2:2007, EN 10253-3:2008, EN 10253-4:2008
Добавлена возможность переключаться между соседними участками без закрытия диалогового окна
Добавлена возможность быстрого просмотра угла любого отвода. Добавлена возможность задавать и менять тангенсы отводов холодного гнутья и упруго-изогнутых участков
Обновлен нормативный документ по расчету на сейсмические воздействия СП 14.13330.2014 на СП 14.13330.2018
Добавлена возможность задания и учета температурного градиента по высоте сечения трубы, который приводит к изгибу труб при неполном заполнении сечения горячим или холодным продуктом
Произведена оптимизация расчетного модуля, что позволило сократить время расчета больших систем в 6 раз
Добавлена возможность расчета гибких труб для тепловых сетей Смитфлекс, Смитфлекс-П, Смитфлекс-ПВ производителя ЗАО "Завод полимерных труб"
Добавлена новая база данных "Трубы". Содержит всю необходимую для расчета на прочность информацию по трубам из различных Российских нормативных документов. Базы пополняются из системы СУБД ПРОЕКТ. Базы данных доступны только в полной версии СТАРТ-ПРОФ при наличии опции "Старт-БД изделий", и не доступны в СТАРТ-ПРОФ Эконом
ГОСТ Р 52857.1-2007 заменен на новый ГОСТ 34233.1-2017
Добавлена возможность вместо просадки грунта задавать произвольные смещения грунта по трем осям X,Y,Z. Это позволяет моделировать не только просадку, но и пучение грунта, оползни, сейсмические смещения грунта и т.д.
Добавлена возможность копирования свойств выделенных участков из одного режима работы в другие режимы работы
В таблице "Нагрузки и перемещения" появилась возможность видеть нагрузки и перемещения во всех режимах работы одновременно
Добавлен новый тип постоянного крепления "Другое", позволяющий выбирать вручную крепления постоянного усилия по каталогам любых производителей
Добавлены новые зарубежные нормативные документы по расчету на прочность трубопроводов, а также заполнены соответствующие им базы данных по материалам:
ASME B31.3 Технологические трубопроводы (США)
ASME B31.4 Магистральные трубопроводы для транспортировки жидкостей и пульпы (США)
ASME B31.5 Системы обогрева и охлаждения (США)
ASME B31.8 Магистральные газопроводы (США)
ASME B31.9 Коммунальные трубопроводы зданий (США)
EN 13480 Стальные трубопроводы (Евросоюз)
GB/T 20801-2006 Технологические трубопроводы (Китай)
GB 50316-2008 Стальные трубопроводы (Китай)
GB 50251-2015 Магистральные газопроводы (Китай)
GB 50253-2014 Магистральные
нефтепроводы (Китай)
Перечисленные документы доступны для расчета только при наличии
опции СТАРТ-Зарубежные стандарты
Добавлен расчет напряжений в дефектах по нормам на продление срока службы GB/T 19624-2004 (Китай)
Добавлена возможность использования новых, более точных, коэффициентов интенсификации и податливости согласно стандарту ASME B31J-2017 для всей линейки норм ASME, EN, DL/T, GB и GB/T
Добавлена возможность выбора пружин по каталогам
ANVIL (США),
Pipe Supports Ltd. (США),
Carpenter & Paterson (Великобритания),
SEONGHWA 2018 (Корея)
Добавлена возможность выбора креплений постоянного усилия по каталогам
ANVIL (США),
Pipe Supports Ltd. (США),
Carpenter & Paterson (Великобритания),
SEONGHWA 2018 (Корея)
Добавлена функция импорта нагрузок от гидроудара из программы ГИДРОСИСТЕМА. Импортируются значения не уравновешенных силовых нагрузок в различные наиболее опасные моменты времени, выбираемые программой ГИДРОСИСТЕМА. Весь процесс автоматический. В программе ГИДРОСИСТЕМА открывается файл старт, делается расчет на гидроудар, формируется файл нагрузок от гидроудара, затем этот файл открывается в СТАРТ-ПРОФ и автоматически формируется ряд силовых загружений, на которые сразу же можно сделать расчет. Смотреть видео
Добавлена функция экспорта и импорта смещений опор в текстовый файлы (.csv), который можно открыть с помощью Excel. Функция используется для расчета судовых трубопроводов на деформации корпуса судна (прогиб и выгиб), а также трубопроводов, проложенных на мостах и других деформируемых конструкциях
Добавлена автоматическая проверка фланцевых соединений на герметичность по нескольким методам:
Метод эквивалентного давления (ГОСТ 32388)
Метод Code Case 2901 (США)
Метод DNV (Норвегия)
Метод NC 3658.3 (США)
Добавлена возможность расчета на ветровые нагрузки по нормам Мексики CFE 2008. Функция доступна только в полной версии СТАРТ-ПРОФ при наличии опции Старт-Зарубежные стандарты. В СТАРТ-ПРОФ Эконом опция недоступна
Добавлены базы данных по отводам, тройникам и переходам, которые содержат всю необходимую для расчета на прочность информацию по фитингам из различных Российских нормативных документов. Базы пополняются из системы СУБД ПРОЕКТ. В поставляемой БД содержатся типоразмеры изделий для различных отраслей промышленности
Добавлен редактор режимов работы. Теперь в одном файле расчета можно посчитать одновременно несколько режимов работы трубопровода (рабочий режим, пропарка, аварийный режим, испытания и любые другие технологические режимы). Больше нет необходимости создавать отдельный файл расчета под каждый режим. А также можно задавать неограниченное число дополнительных силовых нагрузок для каждого основного режима (срабатывание предохранительных клапанов, нагрузки от пробкового режима двухфазного потока, нагрузки от гидроудара, ветер по различным направлениям, снег, гололед и т.д.). Это существенно упрощает работу и ускоряет процесс ввода данных и выполнения расчетов
Добавлена возможность расчета криогенных трубопроводов согласно ГОСТ 32388-2013. Добавлены характеристики материалов 12Х18Н10Т, 03Х20Н16АГ6, 10Х14Г14Н4Т, 07Х13Н4АГ20, 07Х16Н6, Д20Ю, АМцС, АМг-5, АМг-6 согласно ОСТ 26-04-2585-86
Добавлена возможность расчета на ветровые нагрузки по нормативным документам различных стран. Функция доступна только в полной версии СТАРТ-ПРОФ и не доступна в СТАРТ-ПРОФ Эконом. Все нормы кроме СП 20.13330.2016 и ТКП EN 1991-1-4 2009 доступны только при наличии опции Старт-Зарубежные стандарты
СП 20.13330.2016 (Россия),
ТКП EN 1991-1-4 2009 (Беларусь),
ASCE 7-10 (США),
EN 1991-1-4:2005+A1:2010 (Евросоюз),
GB 50009 (Китай),
IS.875.3.1987 (Индия),
IBC 2012 (Международный),
UBC 1997 (Международный),
AZ/NZS 1170.2:2011 (Новая Зеландия),
NBC 2010 (Канада),
NBR 06123-1988 (Бразилия),
BS 6399-2 (Великобритания),
CNS (Тайвань)
NSR-10 (Колумбия)
KBC 2016 (Корея)
Давление в зависимости от высоты
Скорость в зависимости от высоты
Добавлена возможность расчета на снеговые нагрузки по нормативным документам различных стран. Функция доступна только в полной версии СТАРТ-ПРОФ и не доступна в СТАРТ-ПРОФ Эконом. Все нормы кроме СП 20.13330.2016 доступны только при наличии опции Старт-Зарубежные стандарты
СП 20.13330.2016 (Россия),
ASCE 7-10 (США),
IBC 2012 (Международный),
EN 1991-1-3:2003+A1:2015 (Евросоюз),
GB 50009-2012 (Китай),
NBC 2010 (Канада)
KBC 2016 (Корея)
Добавлена возможность расчета на гололедные нагрузки по нормативным документам различных стран. Функция доступна только в полной версии СТАРТ-ПРОФ и не доступна в СТАРТ-ПРОФ Эконом. Все нормы кроме СП 20.13330.2016 доступны только при наличии опции Старт-Зарубежные стандарты
СП 20.13330.2016 (Россия),
ASCE 7-10 (США),
IBC 2012 (Международный),
GB 50135-2006 (Китай)
Теперь функция переноса свойств переносит не только выбранные характеристики пружин, но и выбранные характеристики опор и подвесок постоянного усилия
Добавлена возможность в виде цветовой диаграммы увидеть на трубопроводе какие заданы давления, температуры и любые другие свойства трубопровода. Опция доступна в дереве проекта
Добавлен новый элемент "жесткая вставка", который используется при моделировании присоединения трубопровода к сосудам и аппаратам, трубопроводов в рубашке и т.д.
Добавлен учет образования естественного свода обрушения для трубопроводов, защемленных в грунте
Добавлена возможность задавать не только жесткие подвески, но и качающиеся стойки с учетом маятникового эффекта
Добавлена возможность задавать фланцы по концам арматуры и проверять их герметичность
Добавлена возможность вставить трубу, выделив два существующих узла. Труба вставится между ними
СТАРТ-Гибкие трубы: Добавлены гибкие полимерные трубы "ТВЭЛ-ПЭКС" и "ТВЭЛ-ПЭКС-К"
Добавлена возможность расчета по нормативному документу ASME B31.1 на трубопроводы пара и горячей воды (США)
Добавлена возможность расчета по нормативному документу DLT 5366-2014 на трубопроводы пара и горячей воды (Китай)
Добавлены новые типы тройников: велдолет, свеполет, тройник с вытянутой горловиной
Добавлен новый элемент - нестандартный отвод. С возможностью задания произвольных коэффициентов интенсификации и гибкости
В нестандартных тройниках добавлена возможность задания произвольных коэффициентов интенсификации и податливости ответвления
СТАРТ-ПРОФ больше не поддерживает Windows XP. Поддерживаются операционные системы: Vista/7/8/10
Добавлен новый модуль Старт-Термопласты
Добавлена возможность расчета трубопроводов, монтаж которых производится методом предварительного нагрева в открытой траншее для CJJ/T 81-2013 и ГОСТ Р 55596-2013
Добавлена возможность задавать имена узловых элементов: креплений, отводов, тройников, компенсаторов, переходов и т.д.
Добавлена возможность зеркального отражения выделенного фрагмента трубопровода относительно различных плоскостей и осей
ISO 14692: Учтены изменения в документе. Обновлен до ISO 14692-3:2002/Cor 1:2005
В базу данных "Пружины" добавлена таблица для пружинных опор и подвесок China Power (Китай)
В базе данных "Пружины" документ GB 10182-88 заменен на NBT 47039-2013
В базу данных "Крепления постоянного усилия" добавлен стандарт NB/T 47038-2013 (Китай)
Старт-Элементы: Добавлена функция проверки нагрузок на центробежные насосы согласно стандартам ГОСТ 32601-2013, API 610 (ISO 13709) и по методике Kellog (Peng L.C.)
Добавлена возможность поворота или зеркального отражения фрагмента трубопровода относительно любого узла, даже принадлежащего к другому независимому сегменту трубопровода
Добавлен расчет на сейсмические воздействия надземных трубопроводов
Добавлен перевод справочной системы на Английский язык
Добавлен перевод пользовательского интерфейса, документации и справочной системы на Китайский язык
Добавлена возможность переключения между Русским, Английским и Китайским языками пользовательского интерфейса и контекстной справочной системы
Модель расстановки грунтовых опор: добавлена автоматическое сгущение грунтовых опор в точках изменения параметров грунта, существенно влияющих на свойства грунтовых опор
Добавлена новая таблица деформаций компенсаторов со сравнением расчетных и допускаемых значений деформаций
Добавлена опция по расчету надземных и защемленных в грунте трубопроводов из стеклопластика согласно ISO 14692
Деформации компенсаторов теперь выдаются отдельно для рабочего состояния с давлением и для рабочего состояния без давления. В предыдущих версиях деформации компенсаторов всегда выдавались для рабочего состояния без давления
Добавлен расчет по ГОСТ 32388-2013 Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия (выпущен взамен устаревших СА 03-003-07)
ГОСТ 32388-2013: В СТАРТ-ПРОФ и Старт-Элементы добавлена возможность расчета трубопроводов из цветных металлов: алюминия, меди, титана и их сплавов
ГОСТ 32388-2013: В базу данных добавлены характеристики цветных металлов для расчета на статическую и циклическую прочность
Добавлен расчет по стандарту Китайской народной республики CJJ/T 81-2013 Тепловые сети
В базу данных "пружины" добавлен документ КНР GB 10182-88 и реализован выбор пружинных подвесок согласно GB 10182-88
CJJ/T 81-2013: Добавлены стали КНР в базу данных по материалам
CJJ/T 81-2013: Добавлены веса изоляции по Китайскому национальному стандарту и производителю труб HTN
CJJ/T 81-2013: Добавлена дополнительная проверка локальной устойчивости стенок труб согласно EN 18941-2003 в дополнение к документу CJJ/T 81-2013
Старт-Элементы: Добавлен расчет деформации стартовых компенсаторов в ГОСТ Р 55596-2013
Расчетная модель: Добавлена возможность расчета односторонних направляющих опор на наклонных участках с углом наклона до 18 градусов к горизонтали. При этом площадка трения всегда остается горизонтальной
Расчетная модель: Добавлена возможность расчета двухсторонних направляющих опор на участках с произвольным наклоном наклона к горизонтали в том числе и вертикальных. При этом площадка трения всегда направлена вдоль трубы
Добавлен расчет по ГОСТ Р 55596-2013 Сети тепловые. Нормы и методы расчета на прочность и сейсмические воздействия (выпущен взамен СТО 10.001-2009 и РД 10-400-01)
Добавлена автоматическая проверка герметичности фланцевых соединений по упрощенной методике
Добавлен новый узловой элемент - сальниковый компенсатор
Старт-Элементы: добавлен расчет длины скольжения (расстояния до виртуальной неподвижной опоры)
Старт-Элементы: добавлен расчет на устойчивость подземных трубопроводов
Старт-Элементы: добавлен расчет на устойчивость надземных трубопроводов на скользящих опорах с возможностью выбора расстояния между направляющими опорами
Старт-Элементы: улучшен расчет устойчивости стенок трубопровода от давления грунта при расчете компенсаторов из труб в грунте
Расчет на давление штампосварных тройников теперь производится не по наружному, а по внутреннему радиусу горловины
Добавлен новый модуль Старт-PDMS-B для обмена данными с AVEVA PDMS
Графика: Полностью заменено 3D графическое ядро
Появилась кнопка вызова базы данных для пружин из диалога свойств пружинной опоры и подвески
В список нормалей пружин добавлено поле "другая"
Добавлена поддержка Windows 8
Добавлена возможность подбора опор и подвесок постоянного усилия фирмы WITZENMANN
РД 10-249-98: реализована авторская доработка И. А. Данюшевского и О. Б. Киреева (АООТ «НПО ЦКТИ им. И. И. Ползунова»), касающаяся расчета косых (не ортогональных) тройников и врезок (угол наклона ответвления до 45 градусов) в СТАРТ-ПРОФ и Старт-Элементы
Добавлена возможность расчета в соответствии с новым нормативным документом СП 36.13330.2012 магистральные трубопроводы. Актуализированная редакция СНиП 2.05.06-85
Старт-Элементы: Реализована методика проверки нагрузок на насосы
В свойствах труб добавлена возможность задавать плотность продукта и реализован автоматический пересчет погонного веса продукта
Устранены прочие незначительные неточности
СНиП 2.05.06-85: В модуле Старт-Элементы при расчете габаритов П-, Г- и Z-образных компенсаторов теперь учитываются напряжения в отводах
В базу данных "компенсаторы" добавлены характеристики стандартных осевых, угловых и сдвиговых компенсаторов фирмы WITZENMANN
Добавлена новая таблица "нагрузки на опоры в осях трассы", в которой автоматически формируются нагрузки на опоры вдоль оси трассы, поперек оси трассы и вертикальные. При этом имеется возможность автоматического учета коэффициента 0.8 к нагрузкам на промежуточные опоры слева и справа согласно п. 8.44 СНиП 2.05.06-85
Добавлена функция экспорта изображения трубопровода в графический файл (bmp) в произвольном разрешении
СНиП 2.05.06-85: Добавлена возможность задания балластировочных утяжелителей для расчета балластировки магистральных трубопроводов
СНиП 2.05.06-85: Разработана и добавлена методика учета всплытия трубопровода в обводненном грунте (например в болоте)
СНиП 2.05.06-85: В Старт-Элементы добавлена возможность учета нагрузок от транспорта, действующих на трубопровод, защемленный в грунте
Старт-Элементы: Добавлена возможность подбора габаритов компенсаторов из труб с учетом ограничения по осевой нагрузке на концевые опоры
Добавлена база данных по осевым, стартовым, угловым и сдвиговым сильфонным компенсаторам компаний ЗАО "Энергомаш (Белгород) - БЗЭМ" и ОАО "НПП "Компенсатор" с возможностью автоматического выбора по диаметру, давлению и типу рабочего продукта
Добавлена возможность установки СТАРТ-ПРОФ с использованием технологии ActiveDirectory, позволяющей удаленно устанавливать программу одновременно на несколько рабочих станций
РД 10-249-98: В документе РД 10-249-98 п.5.2 реализована авторская доработка И. А. Данюшевского и О. Б. Киреева (АООТ «НПО ЦКТИ им. И. И. Ползунова»), касающаяся расчета тройников с произвольным соотношением диаметра магистрали и ответвления (как равнопроходных, так и неравнопроходных тройников)
СА 03-003-07: Добавлен расчет трубопроводов высокого давления (до 38 МПа)
СА 03-003-07: База данных для ГОСТ 14249-89 заменена на ГОСТ Р 52857.1-2007
СА 03-003-07: База данных для электросварных труб приведена в соответствие ГОСТ Р 52857.1-2007
Добавлена автоматическая проверка допустимых нагрузок на опоры и оборудование. Если нагрузки на опору или оборудование превышают допустимые значения - выдается соответствующее примечание после расчета
Добавлена функция автоматической расстановки заглушек во все концевые узлы. Подробнее...
Добавлена опция включения/выключения сравнения толщины стенок с минимально допустимым значением (в Старт-Элементы). Подробнее...
Добавлена функция автоматической замены подобранных пружинных опор на нестандартные крепления. Подробнее...
Добавлено предупреждение если после выбора пружин количество цепей оказалось больше заданного в исходных данных
Улучшены итерационные алгоритмы при расчете систем с односторонними связями и трением
Характеристики материалов и грунтов, используемых в расчете теперь сохраняются в файл "ctp". При открытии файла, содержащего материалы или грунты, отсутствующие в базе данных предлагается добавить их в базу данных. Если такие материалы или грунты уже существуют в базе данных но их характеристики отличаются от сохраненных в файле то предлагается на выбор 3 варианта: обновить характеристики материала/грунта в базе, добавить материал/грунт в базу с новым именем или удалить материал/грунт в файле и использовать данные из базы
В файл открытого формата теперь сохраняются характеристики материалов и грунтов, используемых в расчете
Для более удобного ввода геометрии магистральных трубопроводов (исходными данными для которых являются план и профиль) введена возможность задания геометрии участков в "цилиндрических" координатах. Геометрия участка задается в виде длины проекции участка на плоскость XOY, проекции на ось Z и двух углов между проекцией участка на плоскость XOY и осями X и Y
Добавлена функция автоматической замены запятых на точки в текстовых полях. Теперь можно при русской раскладке клавиатуры вводить данные с цифровой секции клавиатуры
В дереве свойств участков и деталей добавлена функция "выделить на схеме"
Добавлена возможность автоматической вставки П-образного компенсатора в один узел
Напряжения для высокотемпературн ых считаются с учетом основной системы полученной без учета коэффициентов усреднения и релаксации
В холодное состояние передаются перемещения из системы без учета коэффициентов усреднения и релаксации
В Старт-Элементы добавилась возможность определения толщин стенок элементов при вакууме
Добавлена возможность расчета в соответствии с новым нормативным документом СТО Ростехэкспертиза 10.001-2009 Тепловые сети. Нормы и методы расчета на прочность. Введен в действие приказом от 19.02.2009 г. № 21-к Генерального директора Российской Ассоциации Экспертных организаций техногенных объектов повышенной опасности «РОСТЕХЭКСПЕРТИЗА», с 01 марта 2009 г. Согласован с Федеральной службой по экологическому, технологическому и атомному надзору (Ростехнадзором). Список изменений в новом документе подробнее...
Учтено изменение №3 стандарта ассоциации "Ростехэкспертиза" СА 03-003-07
Расчет гибких полимерных труб типа "Изопрофлекс", "Изопрофлекс-А" и гибких стальных гофрированных труб типа "Касафлекс" теперь производится в соответствии с документом СТО Ростехэкспертиза 10.001-2009
СТО 10.001-2009: Допускаемые напряжения в базе данных по материалам приведены в соответствие документу СТО 10.001-2009
СТО 10.001-2009: Добавлена возможность расчета переходов (концентрических и эксцентрических) на давление и на изгиб
СТО 10.001-2009: Добавлена возможность расчета косых стыков (соединение двух труб под углом без использования отвода) на изгиб
СТО 10.001-2009: Добавлена возможность расчета косых тройников и врезок (ось ответвления не перпендикулярна оси магистрали) на изгиб
СТО 10.001-2009: Добавлена возможность расчета назначенного ресурса трубопровода в соответствии с документом СТО 10.001-2009
СТО 10.001-2009: Добавлена возможность выбора стандартных размеров труб Изопрофлекс
СТО 10.001-2009, СА 03-003-07, РД 10-400-01: Отключена проверка толщин стенок по давлению при расчете по режиму ПДК(ПДКОН)
СТО 10.001-2009: При расчете расстояний между стартовыми компенсаторами в модуле Старт-Элементы добавлен учет изгибных напряжений от овализации сечения трубы под давлением грунта
СТО 10.001-2009, РД 10-400-01, СА 03-003-07: Вместо допускаемых напряжений выдается "нет" в тех случаях, когда согласно нормам проверка прочности не производится
СТО 10.001-2009, РД 10-400-01: Расчет кольцевых напряжений для труб, защемленных в грунте теперь вычисляется как максимальное значение из двух расчетов - с учетом внутреннего давления и без его учета. В последнем случае увеличивается овализация сечения. Поэтому напряжения в от веса и от всех воздействий в рабочем состоянии будут несколько выше
РД 10-400-01, СА 03-003-07: Коэффициент интенсификации напряжений и коэффициенты гибкости для отводов в холодном состоянии. Теперь принимаются без учета давления, поскольку в холодном состоянии давление не учитывается. Поэтому повреждаемость и напряжения в отводах в холодном состоянии будут выше, усилия в холодном состоянии также изменятся
РД 10-249-98: Добавлена функция точного преобразования единиц измерения 1 кГс = 9.807 Н, которую можно включить вместо "инженерного" преобразования 1 кГс = 10 Н. Подробнее...
Добавлено предупреждение о нарушении условий применения нормативных документов
Добавлена возможность установки направляющей двухсторонней опоры и других креплений в узлах перехода бесканальной прокладки в надземную/канальную
Добавлена возможность заклинивания всех упругих связей в нестандартном креплении при расчете состояния испытаний
При сохранении отключено округление толщин стенок и прибавок на коррозию
Программа успешно протестирована в Windows 7
Добавлена возможность вставки и смещения промежуточного узла в отводах
Добавлена возможность автоматического расчета веса тройников. Подробнее...
Добавлен новый алгоритм вращения вида в графическом окне - "цилиндрический". Подробнее...
Добавлена возможность отображения в графическом виде глубины заложения трубы, высоты воды и просадки (изображается в виде линий над каждым участком). Подробнее...
Для циклики теперь коэффициенты трения в холодном состоянии умножаются на 0.5, а для статики берутся полные значения
Добавлена опция синхронизации вида в графическом окне и графическом окне результатов
Учтены изменения №1 и №2 стандарта ассоциации "Ростехэкспертиза" СА 03-003-07. Изменена методика расчета тройников, методика расчета вакуумных участков и методика расчет на циклическую прочность
Расчеты отбраковочной толщины приведены в соответствие с СА 03-003-07
Добавлена новая опция для расчета гибких труб: из сшитого полиэтилена PEX и стальных гофрированных (Изопрофлекс, Изопрофлекс-А, Касафлекс)
Добавлены пружины фирмы LISEGA в базу данных по пружинам. Реализованы алгоритмы выбора пружин LISEGA и их затяга
Добавлена возможность задавать три проекции "затяга вне трубопровода" в нестандартных креплениях, что необходимо, например, для задания горизонтальных и наклонных пружинных опор LISEGA
Добавлена новая стандартная опора "направляющая двухсторонняя". В отличие от односторонней направляющей опоры, двухсторонняя направляющая опора запрещает также перемещения вверх
Упругая линия теперь строится с учетом равномерно-распределенной нагрузки на участках. Подробнее...
Добавлена проверка условий грузоподъемности пружин, с заданными пользователем характеристиками (не выбираемыми программой автоматически)
Добавлена новая таблица результатов расчета "нагрузки и перемещения в креплениях".
Улучшена плавающая панель "свойства". Добавлены составные ячейки, объединяющие в себе сразу несколько параметров (например, диаметр 219 и толщина стенки 6 отображаются вместе как "219X6"). Также добавлена возможность автоматической замены свойств сразу для группы выделенных участков, что удобно использовать как альтернативу функции "копирование свойств участка". Подробнее...
Добавлен вывод перемещений в окне перемещений в рабочем, холодном и текущем состоянии
Теперь при работе с сетевым ключом на локальном рабочем месте можно запускать произвольное количество копий программы, при этом используется только одна лицензия в сетевом ключе
Добавлена возможность задания индивидуальных имен узлов, которые отображаются во всех таблицах результатов расчета и в графическом окне
Добавлена функция поиска узлов по имени
Добавлена функция перенумерации узлов
Добавлена функция измерения угла между участками
Добавлены функции автоматического удаления и переноса характеристик выбранных автоматически пружин в свойства пружинных опор
Для изогнутых и упруго-изогнутых участков добавлена возможность разбивки, вставки, смещения и удаления узлов. Подробнее...
Усовершенствовано дерево участков, изделий и опор. Теперь в этом диалоге отображаются также все типы изделий и опор
По просьбам пользователей добавлены единицы измерения кН, кН*м, кгс*м, Н*см, см^4
Добавлена возможность удаления сразу группы выделенных опор и изделий
Изменен диаметр при вычислении продольных касательных напряжений в ППУ изоляции. Вместо наружного диаметра кожуха – наружный диаметр трубы
Добавлена возможность автосохранения резервных копий файла расчета
Реализован расчет в соответствии с нормативным документом СА 03-003-07 "Расчеты на прочность и вибрацию стальных технологических трубопроводов" вместо СТП 09.04.02. Внесены следующие изменения: расчет на наружное давление тройников, уточнена методика расчета напряжений в тройниках, изменена расчетная модель тройника и учет податливостей ответвления и прочие изменения
При определении отбраковочных толщин ПБ 03-108-96 заменен на СА 03-005-07 "Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации"
В модуле Старт-Элементы: Расчет компенсаторов из труб добавлена проверка толщины стенки на давление
Программа протестирована под Windows Vista
Добавлена функция вставки П-образного компенсатора
Добавлена возможность сортировки списка участков по любому параметру, для этого необходимо щелкнуть мышкой на соответствующее поле в шапке таблицы
Добавлено дерево проекта. Возможность выделения участков трубопровода с определенными свойствами (давлением, температурой, толщиной стенки и т.д.)
Улучшена функция измерения расстояния между узлами
Добавлена возможность групповой замены типов деталей. Например, теперь можно заменить все неподвижные опоры определенного типа на мертвые или заменить все штампосварные тройники определенного типа на врезки
Модуль «Старт-Элементы»: добавлен расчёт устойчивости криволинейных участков в грунте по СНиП 2.05.06-85.
Добавлен расчёт просадки грунта для бесканальной прокладки трубопроводов.
Реализовано раздельное задание смещений опор от оборудования: в рабочем режиме, при испытаниях и от прочих воздействий (просадка фундаментов, оборудования).
Добавлено формирование спецификации по всем элементам и деталям трубопровода.
Добавлена опция вывода таблиц (перемещений, деформаций компенсаторов, нагрузок на опоры) в глобальной системе координат или одновременно в глобальной и местной
Реализована оценка прочности в соответствии с новым нормативным документом СТП 09-04-02.
Для трубопроводов с ППУ-изоляцией добавлена оценка прочности изоляции согласно ГОСТу 3073-2001
Добавлена возможность расчета устойчивости криволинейных участков бесканальной прокладки
Авторы СТАРТ-ПРОФ: В.Я. Магалиф, Е.Е. Шапиро, А.В. Бушуев, Е.Ф. Юдовина, А.В. Матвеев, А.В. Жериков
Предусмотрена возможность расчета магистральных трубопроводов и тепловых сетей бесканальной прокладки с отводами большого радиуса кривизны и упруго- изогнутыми участками
Предусмотрена возможность в режиме испытаний каждую упругую опору заклинивать или нет по усмотрению конструктора трубопровода (ранее все упругие опоры при испытаниях заклинивались автоматически)
Нормативная база дополнена разделом "Изоляция". База содержит веса наиболее распространенных типов изоляционных конструкций для трубопроводов с условным диаметром от 50 до 1000 мм. Теперь для задания веса изоляции, приходящегося на единицу длины трубопровода, достаточно нажать на функциональную кнопку "Б" (база) и выбрать тип изоляционной конструкции из предлагаемого меню. Раньше вес изоляции заносился вручную. База является открытой и может быть при необходимости пополнена пользователем самостоятельно
Для трубопроводов бесканальной прокладки с ППУ-изоляцией рассчитываются напряжения в изоляции, обусловленные деформациями давлением вышележащего слоя грунта
Расширен и улучшен пользовательский интерфейс
В таблице результатов расчета "Напряжения" добавлена графа "Примечания"
В модуле Старт-Элементы внесены существенные изменения в расчет компенсаторов из труб для наземной, канальной и бесканальной прокладки
В модуле Старт-Элементы внесены изменения в расчет врезок для наземной, канальной и бесканальной прокладки
В состав модуля Старт-Элементы включен новая опция Старт-Штуцер, который осуществляет расчет жесткости (податливости) узлов врезки трубопроводов в сосуды и аппараты различного назначения. Расчеты производятся в соответствие WRC-297 и BS-5500
Изменен алгоритм расчета трубопроводов, защемленных в грунте, со стартовыми компенсаторами
Изменена структура базы данных (теперь корректировать и вести базу можно средствами ACCESS)
Учтена повышенная податливость не равнопроходных тройников
Включена новая опция Старт-PCF, позволяющий импортировать в СТАРТ-ПРОФ модели трубопроводов из систем трехмерного проектирования, использующих систему ISOGEN (в т.ч. систем PLANT4D и PlantSpace Design Series)
Автоматизация расчета прочности теплопроводов бесканальной прокладки в грунте со стартовыми компенсаторами. Добавлены изменения в интерфейс
Переработана программа в связи с отменой ОСТ 108.031.08-85 - ОСТ 108.031.10-85 для трубопроводов пара и горячей воды и РТМ 24-038-08-72 для трубопроводов энергетических установок, а также введением в действие нового документа РД 10-249-98
Выпущена первая версия 4.00 под операционную систему Windows 95,98 (НТП "Трубопровод"), авторы: В.Я. Магалиф, Е.Е. Шапиро, А.В. Бушуев, Е.Ф. Юдовина
Выпущены две версии программ СТАРТ, Старт-П (расчет подземных трубопроводов бесканальной прокладки)
Выпущена программа СТАРТ (СТАтический Расчет Трубопроводов) под операционную систему MS DOS
Выпущена программа СТ-01 для ЕС-1040 ЭВМ
Выпущена программа СТ-01 для МИНСК 32 ЭВМ
Выпущена программа СТ-01 и СТ-1М для МИНСК 2 ЭВМ (институт "Гипрокаучук", Москва), авторы: В.Я. Магалиф, Л.С. Якобсон, Е.Е. Шапиро
Начало разработки программы СТ-01 для МИНСК ЭВМ (институт "Гипрокаучук", Москва), авторы: В.Я. Магалиф, М.Н. Чернышева
