При необходимости, СТАРТ-ПРОФ производит автоматический подбор пружин упругих опор и расчет их затяжки. В результате расчета выдаются рассчитанные характеристики упругих опор и подвесок. Для этого в общих данных необходимо выбрать нормаль и выбрать одно из состояний для подбора - рабочее или холодное.

Опора накладывает на закрепляемую точку одну упругую вертикальную связь и две фрикционных связи в горизонтальной плоскости (рис. 1), для этого задается коэффициент трения. См. раздел "связи в нестандартных креплениях"

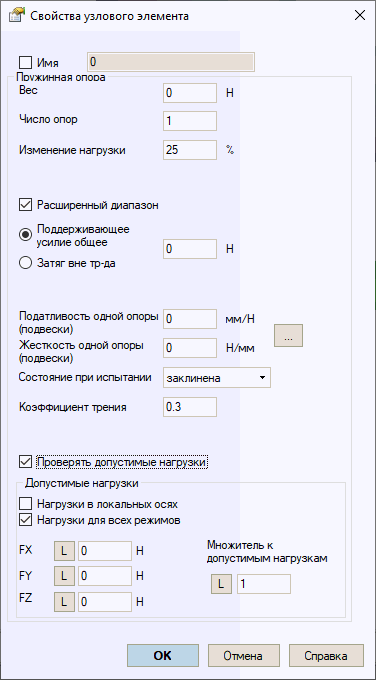

Рис. 1

Параметры



Параметр

Описание

Имя

Имя элемента. Если стоит галочка и задано имя, оно будет отображаться в графике

Тип пружины

Тип пружины LISEGA (20, 28, 29). Подробнее...

Число опор

Число опор - минимальное число параллельных пружинных опор, определяемое конструктивными соображениями (от 1 до 10). Например, на вертикальном стояке трубопровода по конструктивным соображениям должно быть не менее двух опор. Количество пружинных цепей упругой опоры, полученное в результате расчета по СТАРТ-ПРОФ, будет не меньше указанного во входных данных, но может быть больше, если по условию грузоподъемности двух цепей не достаточно.
Увеличение числа опор в 2 раза увеличивает грузоподъемность в 2 раза и уменьшает податливость с (увеличивает жесткость k) также в 2 раза. Подробнее...

Изменение нагрузки, %

Требуемое относительное изменение нагрузки. Равно отношению разности нагрузок на опору в рабочем и холодном состоянии к нагрузке в рабочем состоянии. В большинстве случаев рекомендуется принимать 35%. Для трубопроводов, присоединяемых к оборудованию, чувствительному к воздействию усилий от трубопроводов (турбина, насос и т.д.), рекомендуется принимать менее 35%. Подробнее...
Для пружин LISEGA и WITZENMANN максимально допустимое значение 25%

Коэффициент запаса по нагрузке, m

Коэффициент запаса по нагрузке на опору m = 1 ÷ 1.3 (нагрузка не должна превышать грузоподъемность). Конкретное значение выбирается с учетом опыта проектирования, монтажа и наладки трубопроводов. В большинстве случаев можно принимать m = 1. Следует учитывать что при m > 1 увеличивается количество пружин в опоре и общая высота пружинной цепи.
В случае, если при температурных перемещениях трубопровода пружины сжимаются, то согласно [1] коэффициент запаса m для такой опоры программой СТАРТ-ПРОФ автоматически принимается увеличенным на 15%

Грузоподъемность

Грузоподъемность (одной цепи) для нестандартных пружин (тип нормали - "другая")

Поддерживающее усилие R (Rраб или Rхол)

Величина поддерживающего усилия опоры (всех цепей) - требуемое усилие, создаваемое упругой опорой в рабочем Rраб или холодном Rхол состоянии трубопровода (в зависимости от заданного состояния подбора в общих данных).
Если задано R = 0 то программа осуществляет автоматический подбор поддерживающих усилий.
Если задано R 0, то программа не производит автоматический подбор поддерживающего усилия, а использует заданное пользователем значение. Делается это как правило с целью искусственного ("ручного") регулирования усилий и напряжений в трубопроводе, а также для регулирования нагрузок на оборудование. Подробнее...

Податливость, l

Податливость одной цепи или жесткость. Если задано нулевое значение жесткости и податливости, то программа автоматически производит подбор податливости упругой опоры. Если задано не нулевое значение податливости, то производится просто подбор состава цепей и вычисление поддерживающих усилий в рабочем и холодном состоянии, при этом значение податливости обязательно должно совпадать со значением из выбранной в общих данных базой данных по пружинам. Подробнее...

Жесткость, K

Жесткость является обратной величиной податливости K=1/l

Коэффициент трения

Коэффициент трения

Состояние при испытании

В некоторых случаях пружины при испытаниях могут быть временно заклинены, соответственно это обстоятельство должно быть учтено в расчете

Диапазон перемещения

Диапазон перемещения. Необходимо задавать при выборе жесткости пружины из базы, поскольку одинаковое значение жесткости может встречаться для разных диапазонов перемещений. Подробнее...

Примечание: Если одновременно заданы не нулевые величины "податливость" и "поддерживающее усилие", то СТАРТ-ПРОФ использует в расчете заданные значения и не производит подбор данной пружины. Подробнее...

Доступ из меню и панели инструментов

Для того чтобы вставить элемент, необходимо выделить узел, а затем выбрать меню:  Вставка > Вставить крепление > Пружинная опора

или нажать пиктограмму или на панели инструментов.

Для того чтобы посмотреть свойства существующего элемента:
