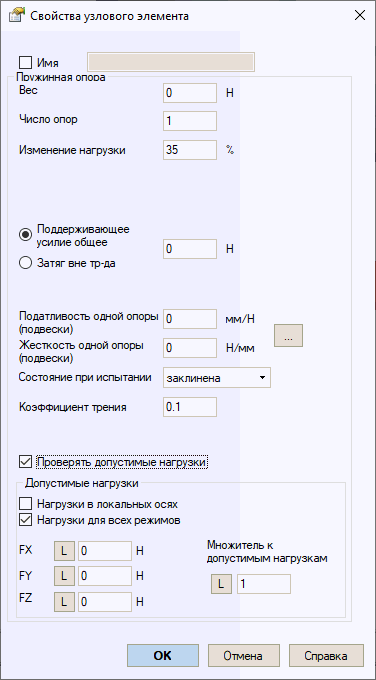

Пружинная подвеска

Параметр

Описание

Имя

Имя элемента. Если стоит галочка и задано имя, оно будет отображаться в графике

Вес

Вес пружины (часть веса пружинной подвески, передаваемый на трубу)

Тип пружины

Тип пружины LISEGA (21, 22, 25, 26). Подробнее...

Число тяг

Число пружинных цепей (тяг) - минимальное число параллельных пружинных цепей в опоре, определяемое конструктивными соображениями (от 1 до 10). Например, упругая опора на вертикальном стояке трубопровода должна иметь не менее двух пружинных цепей, так как при одной цепи она конструктивно невыполнима. Количество пружинных цепей упругой опоры, полученное в результате расчета по СТАРТ-ПРОФ, будет не меньше указанного во входных данных, но может быть больше, если по условию грузоподъемности двух цепей не достаточно.
Увеличение числа тяг в 2 раза увеличивает грузоподъемность опоры в 2 раза и уменьшает податливость с (увеличивает жесткость k) также в 2 раза. Подробнее...

Изменение нагрузки, %

Требуемое относительное изменение нагрузки. Равно отношению разности нагрузок на опору в рабочем и холодном состоянии к нагрузке в рабочем состоянии. В большинстве случаев рекомендуется принимать 35%. Для трубопроводов, присоединяемых к оборудованию, чувствительному к воздействию усилий от трубопроводов (турбина, насос и т.д.), рекомендуется принимать менее 35%. Подробнее...
Для пружин LISEGA и WITZENMANNмаксимально допустимое значение 25%

Расширенный диапазон

Разрешить использовать расширенный диапазон по нагрузкам при подборе пружин

Коэффициент запаса по нагрузке, m

Коэффициент запаса по нагрузке на опору m = 1 ÷ 1.3 (нагрузка не должна превышать грузоподъемность). Конкретное значение выбирается с учетом опыта проектирования, монтажа и наладки трубопроводов. В большинстве случаев можно принимать m = 1. Следует учитывать что при m > 1 увеличивается количество пружин в опоре и общая высота пружинной цепи.
В случае, если при температурных перемещениях трубопровода пружины сжимаются, то согласно [1] коэффициент запаса m для такой опоры программой СТАРТ-ПРОФ автоматически принимается увеличенным на 15%

Грузоподъемность

Грузоподъемность (одной цепи) для нестандартных пружин (тип нормали - "другая")

Поддерживающее усилие

Величина поддерживающего усилия (всех цепей) - требуемое усилие, создаваемое упругой подвеской в рабочем R_раб или холодном R_хол состоянии трубопровода (в зависимости от заданного состояния подбора в общих данных).
Если задано R = 0 то программа осуществляет автоматический подбор поддерживающих усилий.
Если задано R ≠ 0, то программа не производит автоматический подбор поддерживающего усилия, а использует заданное пользователем значение. Делается это как правило с целью искусственного ("ручного") регулирования усилий и напряжений в трубопроводе, а также для регулирования нагрузок на оборудование. Подробнее...

Затяг вне трубопровода

Сила затяга вне трубопровода P_з - это сосредоточенная сила, создаваемая затягом пружин упругой опоры вне трубопровода. Подробнее...

Податливость, l

Податливость одной цепи или жесткость. Если задано нулевое значение жесткости и податливости, то программа автоматически производит подбор податливости упругой опоры. Если задано не нулевое значение податливости, то производится просто подбор состава цепей и вычисление поддерживающих усилий в рабочем и холодном состоянии, при этом значение податливости обязательно должно совпадать со значением из выбранной в общих данных базой данных по пружинам. Подробнее...

Жесткость, K

Жесткость является обратной величиной податливости K=1/l

Длина тяги, L, H

Длина тяги подвески. Если длина тяги равна 0, то маятниковый эффект не учитывается (не накладываются фиктивные связи, см. раздел "связи в нестандартных креплениях")

Состояние при испытании

В некоторых случаях пружины при испытаниях могут быть временно заклинены, соответственно это обстоятельство должно быть учтено в расчете

Диапазон перемещения

Диапазон перемещения. Необходимо задавать при выборе жесткости пружины из базы, поскольку одинаковое значение жесткости может встречаться для разных диапазонов перемещений. Подробнее...

Проверять допустимые нагрузки

задать допускаемые нагрузки для строительных конструкций, к которым прикреплены пружинные опоры и подвески. Используется в случае, если допускаемая нагрузка меньше, чем допускаемая нагрузка на пружину
