Для штуцеров СТАРТ-ПРОФ автоматически:
Результаты расчета можно посмотреть в таблице нагрузок на штуцера и оборудование.
Податливость оборудования делится на два типа. Местная (локальная деформация обечайки в точке присоединения) и общая (изгиб обечайки как трубы).
Элемент "штуцер" предназначен для моделирования присоединения трубы к сосудам, аппаратам и колоннам. Может применяться в трех вариантах:
1. Штуцер в концевом узле. Местная (локальная) податливость может быть учтена. Температурные расширения аппарата автоматически с помощью смещений узла штуцера. Общая податливость не учитывается, кроме случая, когда расчет податливостей выполнялся с помощью Штуцер-МКЭ с учетом общей податливости аппарата
2. Аппарат моделируется с помощью элемента "цилиндрическая обечайка" (3). Расстояние от оси аппарата до точки фактического присоединения трубы моделируется при помощи "жесткой вставки" (1). Элемент "Штуцер" вставляется в точку соединения жесткой вставки и трубы (2).
Таким методом, можно моделировать присоединение к оборудованию любой конфигурации, любого количества различных трубопроводов. Автоматически может быть смоделирована как местная, так и общая податливость. Температурные расширения аппарата моделируются за счет температурных расширений цилиндрической обечайки и жесткой вставки. Общая податливость моделируется за счет изгиба цилиндрической обечайки
3. Аппарат моделируется с помощью элемента "цилиндрическая обечайка". Элемент "Штуцер" вставляется непосредственно в точку пересечения оси трубы и оси цилиндрической обечайки (узел 1) как обычный тройник. В этом случае, программа автоматически будет моделировать участок между узлом 1 и штуцером при помощи жесткой вставки. Вручную вставлять жесткую вставку не требуется. Автоматически может быть смоделирована как местная, так и общая податливость.
4. В случае моделирования врезки штуцера в днища аппаратов, жесткая вставка (2) устанавливается от узла цилиндрической обечайки (1) до места врезки штуцера (3)

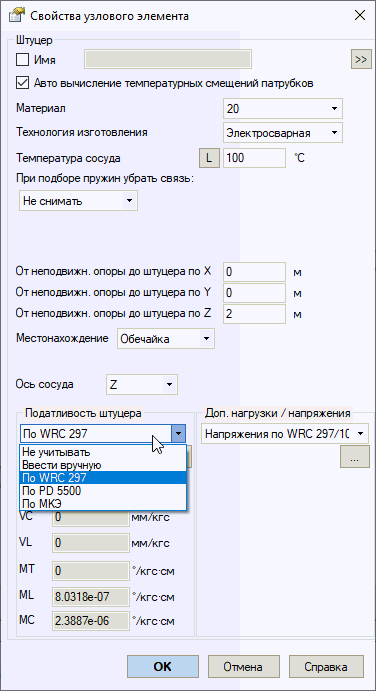

Параметр |
Описание |
Имя |
Имя элемента. Если стоит галочка и задано имя, оно будет отображаться в графике |
Авто вычисление температурных смещений патрубков |
Автоматически вычислять температурные смещения штуцера как DX*Alpha*(T-Ta), DX*Alpha*(T-Ta), DX*Alpha*(T-Ta), где Alpha - коэффициент температурного расширения (берется из свойств материала), T - температура оборудования, Ta - монтажная температура, DX, DY, DZ - расстояния от точки закрепления до штуцера, задаются пользователем. Если галочка не установлена, то смещения штуцера можно задать вручную |
Материал сосуда |
Материал
из базы данных
по материалам. Параметр
может быть взят из базы данных при нажатии |
Технология изготовления сосуда |
При расчетах по ГОСТ 32388-2013 в зависимости от типа трубы (бесшовная/электросварная) физические характеристики стали берутся из разных баз данных по материалам Для норм ASME для бесшовных труб принимается
Wl=1, а для электросварных берется из базы данных. Параметр может быть взят из базы данных при нажатии
|
Температура сосуда, Т |
Расчетная температура в рабочем состоянии. Подробнее... Это свойство может быть задано различным
в различных режимах работы. Чтобы
посмотреть все значения этого свойства во всех режимах, нажмите
кнопку |
При подборе пружин убирать связь |
Если опция включена, то в момент расчета системы на чистый вес при автоматическом выборе пружин и креплений постоянного усилия указанные связи штуцера будут освобождены (выключены). Но при выполнении основного расчета трубопровода все связи работают. Такой приём позволяет в некоторых ситуациях снять со штуцера весовую составляющую нагрузки. Пружины возьмут на себя такое усилие, при котором нагрузки от чистого веса на штуцер будут близки к нулю. Опции:
|
Диаметр аппарата внутренний |
Внутренний диаметр аппарата. Используется для вычисления длины жесткой вставки при использовании элемента штуцер как тройника, а также для вычисления податливостей |
Расстояние от неподвижной опоры до штуцера по X,Y,Z |
Расстояние от неподвижной опоры сосуда до штуцера. При установке элемента "Штуцер" в концевом узле, программа автоматически моделирует смещения штуцера от нагрева аппарата, к которому он присоединен. Величина смещения по каждой оси вычисляется как ΔX=α(Tраб-Tмонт)LX. Коэффициент линейного расширения и рабочая температура берутся для указанного материала сосуда. Длины Lx, Ly, Lz задаются пользователем.
|

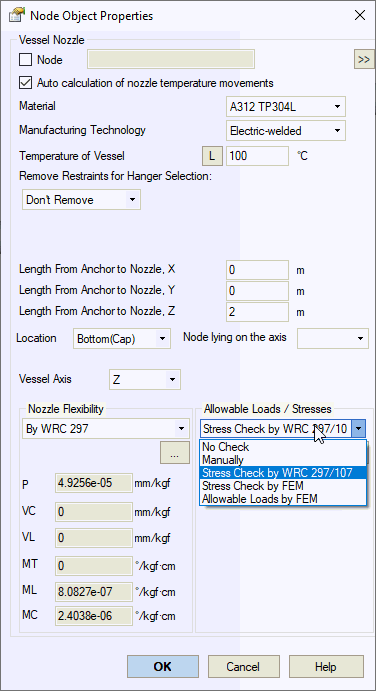

Податливость штуцера |
Доступно несколько опций.
P - Линейная податливость вдоль оси штуцера VC - Линейная податливость поперек оси штуцера и перпендикулярно оси аппарата VL - Линейная податливость поперек оси штуцера вдоль оси аппарата MT - Угловая податливость на кручение штуцера ML - Угловая податливость в плоскости оси аппарата и штуцера MC - Угловая податливость из плоскости оси аппарата и штуцера
|
Не исключать балочную податливость |
Если опция выключена, то учитывается только местная податливость штуцера, λ = λs - λb. Если опция включена, то учитывается суммарная общая и местная податливость, λ = λs. λs - податливость, полученная из расчета МКЭ для оболочной модели аппарата со штуцером, λb - податливость эквивалентной балочной модели аппарата. Подробнее смотрите в руководстве пользователя Штуцер-МКЭ.
|
Допускаемые нагрузки / напряжения |
Доступно несколько опций.
|
