Предупреждения

Смотрите также

Найдите предупреждение по его коду.

Предупреждения не являются ошибками и служат лишь для информирования пользователя о возможных проблемах в расчетной схеме. Если причина возникновения предупреждения не является ошибкой, то предупреждение может быть проигнорировано и расчет может быть продолжен.

Код

Предупреждение

Описание и способ устранения

W571

Соотношение (s-c)/D противоречит условиям выбранного нормативного документа

Соотношение должно быть (s-c)/D < 0.25 п. 1.1.1 ГОСТ 32388-2013

ГОСТ 32388-2013: (s-c)/D < 0.25

РД 10-249-98: (s-c)/D < 0.3

Также это сообщение появляется для тонкостенных трубопроводов (s-c)/D < 0.01. Для таких трубопроводов коэффициенты интенсификации напряжений, приведенные в нормах оказываются не точны, поэтому рекомендуется использовать нестандартные тройники и отводы и вычислять коэффициенты интенсификации и гибкости по программе Штуцер-МКЭ

W527

Коэффициенты интенсификации в нормах не применимы для фитингов с соотношением диаметра и толщины стенки D/s>100 (s/D<0.01)

Нужно использовать нестандартный тройник и нестандартный отвод, коэффициенты интенсификации и гибкости определить с помощью программы Штуцер-МКЭ

см. п. 9.2.11 ГОСТ 32388-2013, п. 8.7.11 ГОСТ 55596-2013

W572

Выбранный документ РД 10-400-01 отменен или заменен документом ГОСТ 55596

Используемый документ ГОСТ 55596 устарел и не входит в перечень стандартов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013). Рекомендуется выполнять расчеты по новому нормативному документу ГОСТ 55596, который входит в данный перечень

W352

Обнаружен концевой узел без заглушки (выброс продукта в атмосферу)

В таких узлах вероятнее всего должна быть либо заглушка, либо крепление, моделирующее штуцер аппарата (мертвая опора или нестандартное крепление). Заглушка необходима для правильного учета влияния внутреннего давления. Подробнее...

  • Если указанный узел является концевым узлом трубопровода с заглушкой, в этот узел следует установить заглушку, в этом случае СТАРТ-ПРОФ учитывает распорное усилие от внутреннего давления

  • Если в указанном узле установлено крепление, моделирующее присоединение к оборудованию (насос, компрессор, сосуд, аппарат, теплообменник и т.д.), то распорное усилие от давления учитывается автоматически

  • Если моделируется выброс продукта в атмосферу, то это необходимо делать так

  • Во всех остальных случаях свободный конец трубопровода оставлять НЕЛЬЗЯ (например врезка в существующий трубопровод, или продолжение трассы, которое по тем или иным причинам не задано в расчетной схеме). В описанных случаях следует установить мертвую опору (грубая модель) с заданным смещением (которое следует для трубопровода, в который осуществляется врезка) или полностью задать продолжение трассы до ближайших мертвых опор (предпочтительно)!

Подробнее про моделирование части трубопровода...

Подробнее про моделирование врезок в магистраль...

Подробнее про моделирование оборудования...

W208

Диаметр кожуха трубы с ППУ не соответствует наружному диаметру

Диаметр кожуха изоляции не соответствует наружному диаметру трубы. Подробнее...

W308

Расстояние между кромками двух соседних отверстий меньше допустимого

Расстояние в свету между ответвлениями двух соседних тройников (врезок) меньше допустимого . Где D - наружный диаметр магистрали, s - номинальная толщина стенки магистрали, с - суммарная прибавка на коррозию.

Методика расчета на давление тройников, реализованная в СТАРТ-ПРОФ не учитывает взаимное влияние отверстий, находящихся на расстоянии менее .

Рекомендуется избегать таких ситуаций, но если это сделать невозможно следует самостоятельно (вручную) проверить давление с учетом взаимного влияния отверстий согласно РД 10-249-98 (если расчет производится по РД 10-249-98, РД 10-400-01) или согласно ГОСТ 24755-89 "Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий" (если расчет производится по ГОСТ 32388-2013, СНиП 2.05.06-85)

W309

Температура выше лимита ползучести. Задайте коэффициенты усреднения и релаксации и включите опцию расчета высокотемператруных трубопроводов

Для низкотемпературных трубопроводов коэффициенты усреднения и релаксации должны быть равны нулю. Для высокотемпературных трубопроводов коэффициенты усреднения и релаксации должны быть больше нуля и меньше или равны 1. К высокотемпературным относятся трубопроводы:

  • из углеродистой и низколегированной стали при расчетной температуре выше 370°С

  • из легированной аустенитной стали при расчетной температуре выше 450°С

Также данная ошибка возникает, если температура выше предела ползучести (см. выше) и при этом не установлена галочка "высокотемпературный трубопровод" в редакторе режимов работы.

W306

В узле поворота нет отвода

В узле излома трассы (с углом более 2 градусов) не установлен отвод, поэтому при расчете не будет учитываться пониженная жесткость этого соединения.

В косом стыке при углах менее 2 градусов коэффициент интенсификации напряжений меньше единицы, поэтому учет концентрации напряжений не требуется.

W008

В узле разветвления нет тройника

В узле разветвления не установлен тройник(врезка), поэтому при расчете не будет учитываться пониженная жесткость ответвления тройника, а также не будет выполнена проверка прочности детали. Рекомендуется установить в узел тройник(врезку).

W316

Угол перелома криволинейного участка превышает 10 градусов

Угол перелома криволинейного участка (бесканальной прокладки) превышает 10 градусов. В этом случае методика проверки устойчивости не применима. Подробнее...

W300

Вес отвода слишком большой

Заданный вес отвода намного больше чем вес, вычисленный автоматически. Рекомендуется проверить единицы измерения

W323

Погонный вес трубы значительно отличается от точного

Погонный вес более чем на 20% отличается от веса, вычисленного программой автоматически. Рекомендуется проверить единицы измерения (плотность металла 7.8 т/м³)

W324

Погонный вес продукта слишком велик

Заданный погонный вес продукта в 1.5 раза больше веса воды (плотность более 1.5 т/м³)

W533

Необходимо произвести разбивку участка на несколько частей (ввести промежуточные узлы) для более точного вычисления напряжений

Задан прямой участок в грунте длиной более чем 150D, где D - диаметр трубопровода. Рекомендуется разбить такой участок на несколько частей (ввести промежуточные узлы) для более точного вычисления напряжений, т.к. напряжения вычисляются только по концам каждого прямого участка. См. раздел "внутренние усилия в участках трубопровода", "напряжения в трубопроводе"

W167

Вес арматуры слишком велик, проверьте единицы измерения

Вес арматуры больше чем ожидается. Возможно ошибка в единицах измерения веса арматуры.

W570

W571

W428

Задана температура, давление или соотношение толщины стенки к диаметру "(s-c)/D" противоречащие выбранному нормативному документу

Указанные параметры противоречат условиям применения нормативного документа (см. раздел документа "область применения"). Подробнее...

W092

Недостаточна толщина стенки по условию устойчивости сечения трубы от давления вышележащего грунта

Нарушено условие устойчивости: сечение трубы теряет устойчивость под действием внешнего давления грунта. Условие отсутствует в СНиП, поэтому его применение является добровольным. Подробнее...

W039

Недостаточна толщина стенки трубы из расчета на давление вышележащего грунта

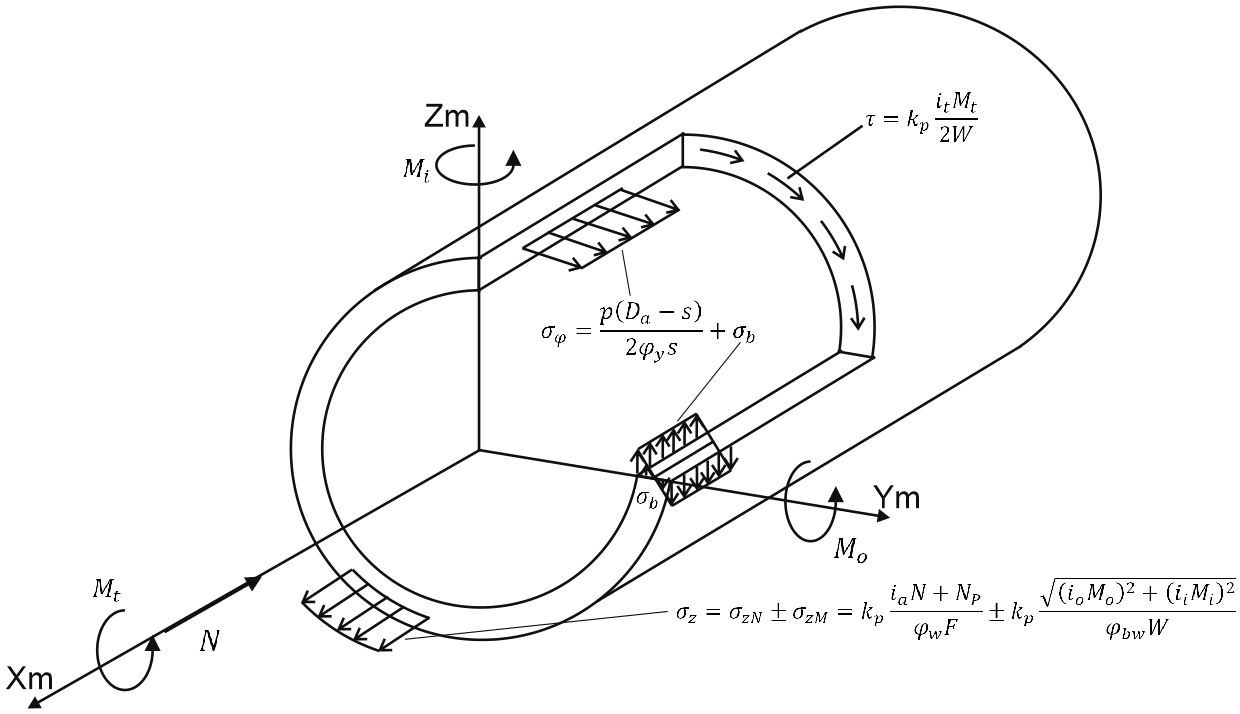

Нарушено условие прочности: суммарные кольцевые и изгибные напряжения (от овализации сечения трубы под давлением вышележащего грунта) превышают величину расчетного сопротивления R1. Условие отсутствует в СНиП, поэтому его применение является добровольным



W605

Опору допускается регулировать только на трубопроводе

Затяг вне трубопровода превышает величину грузоподъемности пружины, поэтому регулировать ее допускается только на трубопроводе не допуская ее чрезмерное сжатие (методом отрыва). Подробнее...

W094

Не выполняется условие общей устойчивости для криволинейного участка трубы

Нарушено условие устойчивости: Не выполнены условия общей устойчивости криволинейного участка в грунте

W325

Длина дуги отвода слишком большая

При формировании расчетной схемы в грунте не учитывается упругий отпор грунта на отводе из-за его малых геометрических размеров. Если отвод большого размера то необходимо использовать изогнутый участок, поскольку он учитывает упругий отпор грунта

W622

Зазор не учитывается в расчете, так как меньше допустимого

Учитывать в расчете следует только обязательные конструктивные зазоры, которые контролируются при монтаже. Если зазор связан с точностью монтажа (предназначен для удобства монтажа опоры) то такой зазор учитывать не следует, это обеспечивает запас прочности. Зазоры менее 5 мм программой СТАРТ-ПРОФ не учитываются

W168

Рекомендуемое значение величины изменения нагрузки больше 0 и меньше 25%

Для пружин Lisega и Witsenmann рекомендуемая величина изменения нагрузки равна 25%

W660

Свободный конец, оставленный на границе разрыва трубопровода может привести к недостоверным результатам

Если в указанной точке в реальности трубопровод обрывается и установлена заглушка, то можно игнорировать данное предупреждение.

Если же указанный узел в реальности является граничной точкой между несколькими частями одной большой трубопроводной системы, то результаты расчета будут совершенно недостоверны. Такое происходит когда необходимо выделить из большой схемы трубопровода одну более маленькую часть для расчета. Нельзя просто оставлять свободные концы в граничных точках между рассчитываемой схемой и полной схемой трубопровода.

Необходимо как минимум поставить мнимую мертвую опору в такой точке, чтобы обеспечить запас по прочности.

При возможности в качестве граничных точек следует принимать реальные мертвые опоры, установленные на трубопроводе.

Читайте также: Продолжение трубопровода неизвестно, Врезка в существующий трубопровод

W560

Нарушено ограничение нормативного документа при расчете напряжений в переходе

см. п.п. 7.3.1 и 8.10.1 ГОСТ Р 55596-2013; п.п. 7.3.1 и 9.5.1 ГОСТ 32388-2013

W051

Не выполнены условия применения ASME B31J general note 7. Следует использовать МКЭ

Формулы для коэффициентов интенсификации напряжений (КИН) и гибкости (Кгибк), приведенные в нормах ASME B31, ASME B31J применимы только при соблюдении следующих условий:

  • s/Da>0.01 (Da/s<100), где s - толщина стенки, Da - наружный диаметр
  • Угол между магистралью и ответвлением тройника 90 градусов (+- 5 градусов)

Для расчета следует использовать МКЭ

W089

Не выполнены условия применения КИН ГОСТ 32388 п. 9.2.11, ГОСТ 55596 п. 8.7.11. Следует использовать МКЭ

Формулы для коэффициентов интенсификации напряжений (КИН) и гибкости (Кгибк), приведенные в нормах ГОСТ 32388, ГОСТ 55596 применимы только при соблюдении следующих условий:

  • s/Da>0.01 (Da/s<100), где s - толщина стенки, Da - наружный диаметр
  • Угол между магистралью и ответвлением тройника 90 градусов (+- 5 градусов). Формулы ГОСТ 32388 включают зависимость от угла наклона ответвления, но результат такого расчета получается чрезмерно консервативный

Для расчета следует использовать МКЭ

W326

Обнаружена критическая ошибка! Посторонний процесс вмешивается в работу СТАРТ-ПРОФ

см. Требования к оборудованию и программному обеспечению

При установке на компьютеры, с установленными программами защиты от утечек информации DLP (DeviceLock, Zecurion Zlock, Symantec DLP, Trustwave DLP, McAfee Total Protection, Check Point DLP etc.) корректная работы СТАРТ-ПРОФ не гарантируется. Подобные программы заменяют некоторые системные вызовы внедрением в программу (такие как функции открытия/чтения/записи файла и т.п.), то есть подменяют исполняемый код, что запрещено. Также подобные проблемы возможны с антивирусами (Dr.WEB, Kaspersky и др.).

Необходимо включить СТАРТ-ПРОФ и драйверы ключей SafeNet Sentinel SuperPro в белый список. А также в фаерволе добавить в белый список сетевой протокол SafeNet (UDP/9001). Если это не помогает, то необходимо обращаться к разработчикам данных программ за консультацией либо удалить эти программы.

1. Отключите все перечисленные программы и проверьте работу СТАРТ-ПРОФ. Если программа работает корректно, то необходимо добавить СТАРТ-ПРОФ в белый список этих программ

2. Полностью удалите и очистите все следы установки, а затем и заново установите СТАРТ-ПРОФ

3. Попробуйте установить ключ защиты в другой USB порт

4. Обновите драйверы Sentinel Protection

5. Проверьте работу СТАРТ-ПРОФ на другом компьютере

W045

Срок службы больше стандартного значения. Необходимо дополнительное обоснование и корректировка допускаемых напряжений

Допускаемые напряжения в базе ГОСТ 32388 указаны для срока службы трубопровода 200,000 часов. Если требуется проводить расчет на больший срок службы, требуется вручную корректировать допускаемые напряжения. Взяты они могут быть из РД 10-249-98 или других документов.

Допускаемые напряжения в базе РД 10-249-98 указаны для сроков службы до 400,000 часов, но для большинства сталей до 300,000 часов. Если требуется проводить расчет на больший срок службы, необходимо специальное обоснование, а также заполнить базы данных.

W662

Количество степеней свободы

Выводится информация о количестве степеней свободы в расчете
