Код
Сообщение об ошибке
Причина ошибки и способ устранения
E118
Примыкающие к элементу участки должны иметь одинаковые характеристики
Все участки, примыкающие к тройникам и отводам должны иметь одинаковые следующие свойства: диаметр, давление, температура, давление испытаний, вес изоляции, вес продукта, коэффициенты усреднения и релаксации. Такой контроль необходим для правильного расчета деталей, поскольку некоторые свойства для расчета берутся с примыкающих участков. Если все же необходимо задать переменные свойства, то следует задать короткий участок трубы, примыкающий к детали (вставить дополнительный узел), и поменять свойства за этим участком.
Погонный
вес продукта на участках, примыкающих к отводу или тройнику
сравнивается по условию: q1/A1=q2/A2,
где q1 и q2 - погонный вес продукта, A1 и A2
- площадь круга, ограниченного внутренним диаметром трубы.
Если толщина стенки труб различна, то и площади A1 и A2
будут различны. Следовательно, q1≠q2. A1=Pi*(D-2*s1)^2/4,
A2=Pi*(D-2*s2)^2/4
Аналогичным образом производится контроль погонного веса труб.
Контроль добавлен только начиная с версии 4.61, в предыдущих версиях такой контроль не осуществлялся и свойства для расчета детали могли быть взяты программой с любого из примыкающих участков
E019
Диаметр ответвления превышает диаметр магистрали
Диаметр ответвления не может быть больше диаметра магистрали
E027
В узле задано изделие, имеющее размеры больше чем примыкающие участки
Нарушено конструктивное ограничение: Отвод или арматура заданного размера не вписываются в прилежащие к узлу участки
E023
Направляющую опору нельзя ставить в точке поворота оси трассы и на больших уклонах
Нарушено конструктивное ограничение: а) Узел является точкой излома трассы б) Уклон трассы в узле превышает 18 градусов
E024
Компенсатор нельзя ставить в точке поворота оси трассы
Нарушено конструктивное ограничение: узел установки осевого компенсатора является точкой излома трассы, что недопустимо
E022
Участки в узле наложились
Неправильно заданы привязки по осям координат, в результате чего произошло наложение друг на друга двух участков трубы
Например, труба 3-1 наложилась на трубу 1-2
E030
В Т-образном разветвлении нельзя задавать отвод, арматуру или компенсатор
В узле разветвления задан отвод, арматура или компенсатор, что недопустимо
E019
В концевом узле не может быть задана деформация или предварительная растяжка(сжатие)
В концевом узле не может быть задана деформация или предварительная растяжка(сжатие)
E009
Узел входит в более чем три участка
Нарушено ограничение применения методики: В узле разветвления сходится более трех труб. См. специальные приемы работы
E018
В концевом узле трубопровода не может быть задана деталь
Нарушено конструктивное ограничение: Отвод, компенсатор или арматуру нельзя задавать в концевом узле
E091
Задан отвод на почти прямой линии
Нарушено конструктивное ограничение: Задан отвод на почти прямой линии (угол между примыкающими участками менее 2 градусов). Следует изменить направление одного из двух соседних с отводом участков
E526
Задан упруго изогнутый участок на почти прямой линии
При маленьких углах перелома трассы влияние упругого изгиба практически не влияет на результаты расчета и невозможно вписать кривую. Следует удалить упруго-изогнутый участок
E270
Ответвление наложилось на магистраль
Направления всех участков в узле разветвления совпадают
E031
В узле разветвления нельзя задавать крепления
В узле разветвления задано крепление
E037
Материал отсутствует в нормативной базе данных
Материал отвода или тройника отсутствует в нормативной базе данных
E010
В узле две детали разного типа
На разных участках в узле заданы разные детали
E012
В узле два крепления разного типа
На разных участках в узле заданы разные крепления
E014
В узле две деформации разного типа
На разных участках в узле заданы разные деформации
E016
Узел не входит ни в один из участков
Узел не является концом какого-либо участка
E020
В промежуточном узле крепление не может быть задано одновременно с отводом или компенсатором
Нарушено конструктивное ограничение: В узле заданы одновременно крепление и отвод (или компенсатор)
E021
В промежуточном узле мертвая опора не может быть задана одновременно с отводом, арматурой или компенсатором
Нарушено конструктивное ограничение: В закрепленном узле задан отвод, арматура или компенсатор
E033
Тройник нельзя задавать в узле соединения двух участков
Нарушено конструктивное ограничение: В промежуточном узле задан тройник, не имеющий ответвления
E025
Предварительную растяжку или сжатие можно задавать только на прямом участке трубы
Нарушено конструктивное ограничение: Узел является точкой излома трассы
E032
В узле разветвления нельзя задавать деформации или предварительную растяжку(сжатие)
Нарушено конструктивное ограничение: Деформации заданы в недопустимом месте
E035
Смещение или поворот опоры можно задавать только при наличии крепления в узле
Нарушено конструктивное ограничение: Деформации смещения или поворот задаются только в узлах креплений
E036
В узле с креплением, отводом, арматурой или компенсатором задана деформация с линейным или угловым смещением торцов или сжатие или растяжка
Нарушено конструктивное ограничение: Деформации заданы в недопустимом месте
E327
Материал не применим при заданной температуре и заданном сроке службы
Нарушено ограничение применения методики: Материал нельзя использовать для заданной температуры и заданного срока службы трубопровода (срок службы используется только для РД 10-249-98). См. базу данных по материалам
E326
Материал не применим при заданной температуре
Нарушено ограничение применения методики: Материал нельзя использовать для заданной температуры. См. базу данных по материалам
E034
Ответвление и магистраль для всех типов тройников кроме нестандартных должны быть перпендикулярны
Нарушено ограничение применения методики: ответвление и магистраль в тройнике не перпендикулярны, поскольку методика расчета "косых" тройников отсутствует нормах
E049
Отношение наружного диаметра магистрали к наружному диаметру ответвления больше 1.3
Нарушено ограничение применения методики: по нормативному документу РД 10-249-98 п. 5.2 не равнопроходные тройники не обрабатываются. Для расчета таких тройников рекомендуется использовать РД 10-249-98 п. 5.1.
E041
Не выполняется условие прочности тройника по расчетному давлению
Нарушено условие прочности тройника. Необходимо увеличить толщину стенки магистрали, ответвления или накладки. Можно воспользоваться процедурой проверки в СТАРТ-Элементы. Подробнее...
E042
Недостаточна толщина стенки магистрали тройника по давлению испытаний
Нарушено условие прочности: толщина стенки труб магистрали тройника не соответствует давлению испытаний. Можно воспользоваться процедурой проверки в СТАРТ-Элементы. Подробнее...
E043
Недостаточна толщина стенки ответвления тройника по рабочему давлению
Нарушено условие прочности: толщина стенки трубы ответвления тройника не соответствует рабочему давлению. Можно воспользоваться процедурой проверки в СТАРТ-Элементы. Подробнее...
E044
Недостаточна толщина стенки ответвления тройника по давлению испытаний
Нарушено условие прочности: толщина стенки труб ответвления тройника не соответствует давлению испытаний. Можно воспользоваться процедурой проверки в СТАРТ-Элементы. Подробнее...
E061
В тройнике толщина горловины больше или равна толщины ответвления и меньше толщины магистрали
Нарушено конструктивное ограничение
E204
Диаметры двух примыкающих участков магистрали в тройнике должны быть одинаковые
Нарушено конструктивное ограничение
Е077
Толщина накладки превышает допустимую величину
Нарушено конструктивное ограничение: толщина накладки sn в сварных тройниках и врезках при D<60мм: sn < 2·s; при D≥60мм: sn < t+1.5мм. Где D - диаметр магистрали, s - номинальная толщина стенки магистрали
E076
Ширина накладки должна быть больше толщины накладки
Нарушено конструктивное ограничение: Ширина накладки bn должна быть больше толщины накладки sn. См. схему
E087
Не все участки, примыкающие к отводу или тройнику находятся в грунте, что недопустимо
Нарушено конструктивное ограничение: если фасонная деталь находится в грунте, то на всех примыкающих к ней участках должны быть заданы свойства грунта
E197
В тройнике два участка, составляющих магистраль должны быть параллельны
Нарушено ограничение применения методики: в магистрали тройника имеется угол перелома, что недопустимо
E185
Центральный угол отвода должен быть не более 90 градусов
Нарушено ограничение применения методики: не допускается расчет отводов, имеющих центральный угол более 90 градусов. Для моделирования отводов с центральным углом более 90 градусов см. раздел специальные приемы работы
E513
Нельзя одновременно проводить подбор пружин и расчет стартовых компенсаторов
Методика подбора пружин и расчета стартовых компенсаторов несовместимы. Необходимо задать характеристики пружин или разделить расчетную схему
E191
В узле конфликтуют элементы, крепления и деформации и грунт
Например,
отвод или компенсатор с опорой в одном узле, тройник с мертвой
опорой, заглушка с опорой и т.д. Необходимо удалить один из конфликтующих
элементов.
Не
может быть задано смещение
опоры в узле, в котором отсутствует крепление.
Арматура, переход, отвод и т.д. не могут
быть установлены в узлах перехода "воздушных" участков
участков в участки, защемленные в грунте.
E280
Не возможно использование стартового компенсатора
Нарушено ограничение применения методики: не выполняется условие для использования стартовых компенсаторов
E640
Жесткость слишком мала
Жесткость пружины не может быть менее 0.125. Для пружин типа "другая" жесткость не может быть меньше величины (грузоподъемность пружины / 1000 мм)
E672
Переходы не могут быть добавлены в РД 10-249-98 п. 5.1, РД 10-400-01
Прочность данных элементов невозможно оценить согласно указанным нормативным документам
E693
Отводы большого радиуса не могут быть добавлены в РД 10-249-98 п. 5.1, РД 10-400-01
Прочность данных элементов невозможно оценить согласно указанным нормативным документам
E694
Косой стык нельзя добавить в РД 10-249-98 п. 5.1, РД 10-400-01
Прочность данных элементов невозможно оценить согласно указанным нормативным документам
E641
Податливость слишком велика
Податливость пружины не может быть более 8 мм/кгс. Для пружин типа "другая" податливость не может превышать величину (1000 мм / грузоподъемность пружины)
E346

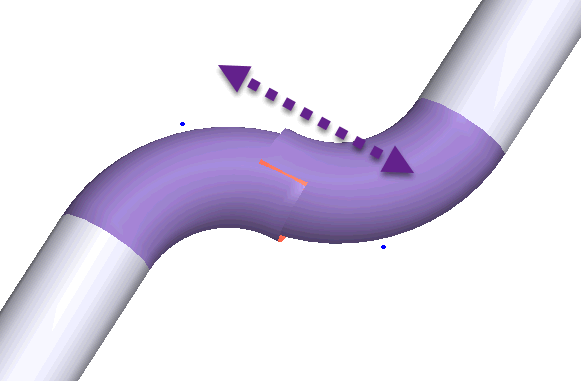

В узле с компенсатором нельзя задавать сосредоточенные нагрузки, совпадающие с направлением связей

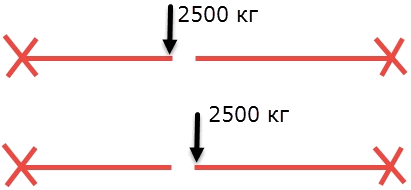

В случае задания сосредоточенной нагрузки, например, в узле со сдвиговым компенсатором сила может попасть как в левое, так и в правое сечение. Результаты расчета в этом случае будут существенно отличаться.
При необходимости задания веса компенсатора см. инструкции.
