Нестандартные компенсаторы описываются произвольной комбинацией внутренних линейных и угловых связей в узле, связывающих торцы смежных труб, которые устраняются с целью обеспечения свободы перемещений в заданных направлениях и заменяются упругими связями с заданной податливостью.
По умолчанию, если не задано ни одной связи в нестандартном компенсаторе, считается что торцы труб жестко связаны, то есть присутствуют шесть жестких связей (три линейных и три угловых). Затем устраняются внутренние связи по заданным направлениям и заменяются связями с определенной податливостью.
Результаты расчета компенсаторов выводятся в таблице деформаций компенсаторов.
В нестандартном компенсаторе может быть задано не более 3 линейных и не более 3 угловых связей. Используются угловые и линейные связи следующих типов:
жесткая двухсторонняя (запрещает перемещения в обоих направлениях вдоль своей оси). По умолчанию все 6 связей в компенсаторе являются жесткими
упругая (пружина). Для упругой связи должна быть задана податливость
Для того чтобы создать нестандартный компенсатор:
Выделите узел
Выберите меню Вставка
> Компенсатор
> Нестандартный или
нажмите пиктограмму
на панели инструментов.
После этого появится диалоговое окно, показанное на рис. 1.

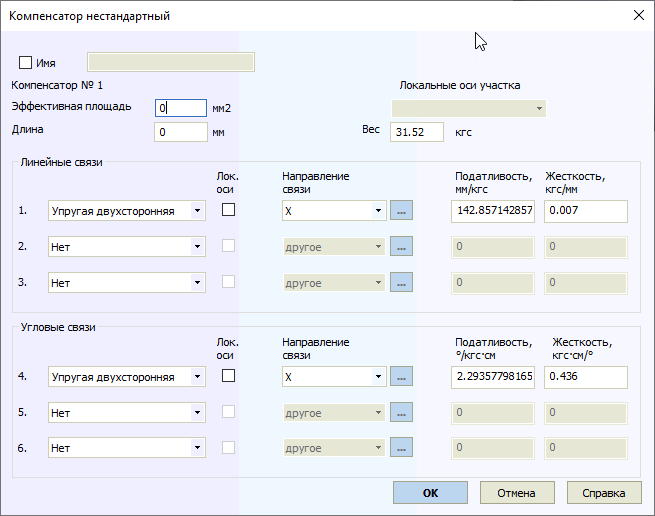

Рис. 1. Описание связей нестандартного компенсатора. Освобождены линейная связь по оси Y и угловая связь вокруг оси X. Обе связи заменены упругими пружинами с заданной податливостью
Параметр |
Описание |
Имя |
Имя элемента. Если стоит галочка и задано имя, оно будет отображаться в графике |
Эффективная площадь |
Для учета распорных усилий от давления в нестандартном компенсаторе задается эффективная площадь. Эффективную площадь следует задавать только для компенсаторов, имеющих упругую связь вдоль оси трубопровода. В других случаях она не будет использована в расчете. |
Тип связи |
Всего существует 2 типа связей - жесткая и упругая. Для жестких связей направления определяются автоматически и их указывать не требуется |
Лок. оси |
Если галочка не установлена - направление связи задается в глобальных осях (X,Y,Z), если галочка установлена - в локальных осях (Xm,Ym,Zm). Все задаваемые связи должны быть взаимно перпендикулярны.
При выборе "другое" появляется возможность задать произвольное направление связи
Направление связи задается тремя углами между между направлением (вектором) связи и глобальными осями координат. Минуты указываются в виде десятых долей градуса (не более двух знаков после запятой). Например, угол 30.25 означает угол 300 15'. Если угол положительный то знак "+" перед углом можно не указывать.Подробнее...
|
Направление связи |
Выбирается направление, вдоль которого запрещаются взаимные смещения торцов труб или повороты |
Податливость |
Податливость упругой связи |
Более подробно различные типы связей рассматриваются в разделе "связи в нестандартных компенсаторах" и "связи в нестандартных креплениях"
Для того чтобы вставить элемент, необходимо выделить узел, а затем выбрать меню: Вставка > Компенсатор > Нестандартный
или нажать пиктограмму
на панели инструментов
Для того чтобы посмотреть свойства существующего элемента:
Двойной щелчок мышкой на элемент в графическом окне
Выделить элемент мышкой и нажать пиктограмму
на панели инструментов
