Окно дерева проекта

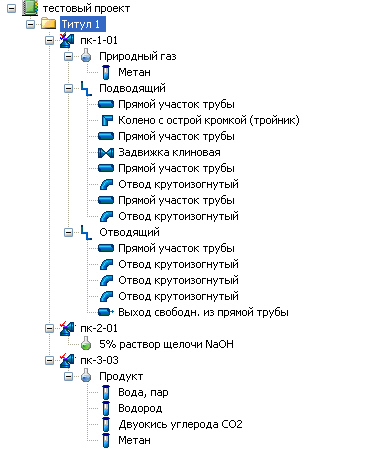

Дерево элементов проекта позволяет отобразить и работать с иерархически построенной структурой (деревом) исходных данных программы. Работа с данным окном аналогична работе с соответствующим окном Проводника Windows. Каждый элемент дерева отображается соответствующей пиктограммой и своим названием. Данные могут включать один или несколько разделов , каждый из которых может содержать одну или несколько позиций клапанов , включающих один продукт (жидкость , газ или неопределенное состояние ) и до 2-х неразветвленных трубопроводов (подводящий и отводящий).

В свою очередь продукт может состоять из различных компонентов индивидуальных  (синий цвет в пробирке) и нефтяных фракций (черный цвет), а каждый трубопровод состоит из набора участков. Каждый элемент дерева кроме продукта и его компонентов может также включать изоляционные слои материалов теплоизоляционного и покровного слоя. Щелкнув по знаку "+" или "–" либо  дважды щелкнув по соответствующему элементу дерева (либо клавишами "+" или "–" на цифровой клавиатуре), Вы можете показать или скрыть нижестоящие элементы.





Вид пиктограммы позиции клапана в дереве показывает также статус расчета клапана для данной позиции. Если выбор клапана (или поверочный расчет) для данной позиции выполнен, в пиктограмме появляется красная "галочка" . Если выполнен также и расчет, и проверка примыкающих трубопроводов, дополнительно появляется синяя "галочка" .

Щелчок правой кнопкой мыши в окне дерева элементов вызывает контекстное меню, зависящее от выбранного элемента. С его помощью вы можете удалить выбранный элемент, вставить элемент после текущего, а также вырезать или скопировать элемент (участок, компонент, трубопровод, клапан, и даже целый титул или проект) в буфер с тем, чтобы затем вставить (скопировать) его в другое место дерева. Те же операции можно проделать и с помощью панели элементов и панели редактирования либо с помощью основного (или контекстного) меню. Названия объектов дерева можно редактировать непосредственно в дереве проекта.

Окно дерева элементов синхронизировано с окном параметров объекта, окном списка исходных данных и окном списка результатов таким образом, что при выборе любого элемента из дерева окно параметров показывает его параметры, а окно списка исходных данных или результатов показывает список элементов, из которых он состоит, или расчетные параметры подчиненных элементов. Для элементов низшего уровня иерархии (участков, компонент или клапанов без примыкающих трубопроводов) в окне списка или окне расчетных параметров показывается соответственно список участков того же трубопровода, список компонент или список позиций клапанов в данном титуле с установкой фокуса на соответствующий участок/ компонент/ клапан. И, наоборот, при смене фокуса ввода в окне списка или расчетных параметров соответственно изменяется текущий элемент дерева.



Окно дерева элементов проекта отображается в любом случае и отключить его нельзя.
