Окно списка результатов

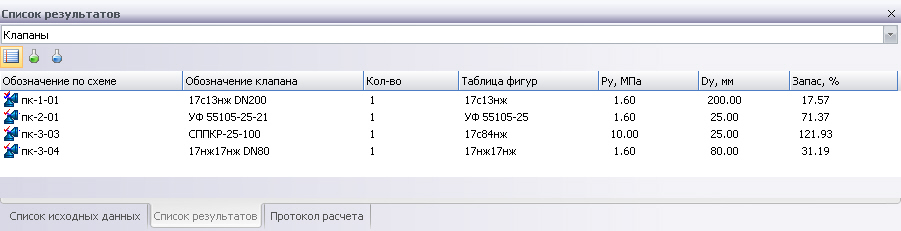

Окно списка результатов показывает результаты расчета для предклапанов, трубопроводов в целом и их отдельных участков. Для предохранительных клапанов отображаются название и обозначение выбранного клапана, его условные давление и диаметр, а также таблица фигур, количество требуемых клапанов и коэффициент запаса по пропускной способности клапана.

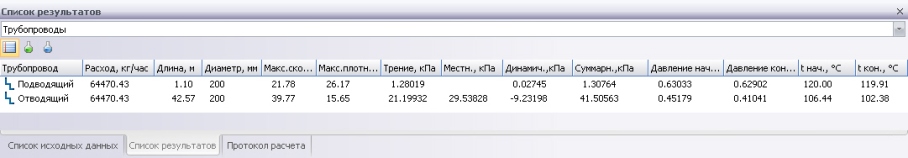

Для трубопроводов в целом показываются название, расход, общая длина, диаметр (заданный или выбранный программой), максимальная скорость и плотность продукта, потери давления на трение, в местных сопротивлениях, на подъем/опуск, начальные и конечные давления и температуры.

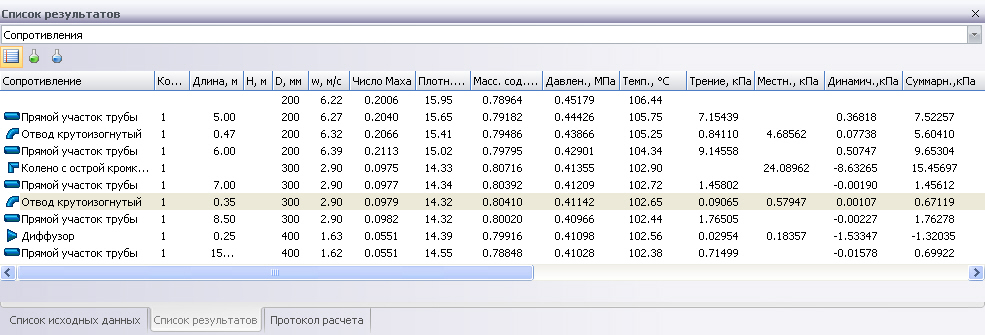

Для отдельных участков выводится тип и количество участков, длина, условный диаметр, свойства и скорость продукта (а также величина числа Рейнольдса) в конце участка, потери давления (на трение, местные сопротивления, потери на подъем/опуск), теплопотери на участке, давление и температура в конце участка. Для газов дополнительно выводится величина числа Маха в конце каждого участка. Для двухфазных потоков выводятся также режим течения и доли отгона.

Кроме того, в результатах расчета по сопротивлениям доступны также расчетные данные по фазам (скорость, плотность и вязкость по участкам). Для получения данных по фазам служат кнопочки в верхней части окна списка:

 - жидкая фаза;

 - газовая фаза.

Окно списка результатов расчетных параметров синхронизировано с окном дерева элементов и окном параметров элемента.

При внесении каких-либо изменений в исходные данные программа результаты расчета удаляются.
