Задание теплоизоляционной конструкции

Изоляционная конструкция (термоизоляционный и покровный слой) может быть задана для любого элемента дерева кроме продукта и его компонентов. При этом она распространяется на все нижележащие и подчиненные элементы дерева до тех пор, пока в каком-нибудь элементе она не переопределяется.

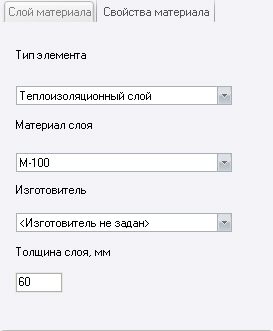

Для задания материала изоляции нажмите кнопку  панели элементов или выберите опцию Изоляционный слой подменю "Вставка". Материал изоляции и толщина задаются в окне параметров объекта:

• Тип элемента – теплоизоляционный или покровный слой. В данной версии программы теплоизоляционный слой может содержать не более двух материалов, покровный слой – один материал. Обратите внимание, что в случае задания двухслойной изоляции верхний слой изоляции в дереве проекта соответствует внутреннему слою, нижний – наружному. Если покровный слой состоит из нескольких материалов, в программе следует указывать материал самого внешнего слоя, определяющий величину коэффициента теоплоотдачи в окружающую среду;

• Материал слоя – выбирается из БД материалов. Отбираются только материалы, которые могут быть использованы для данного типа функционального элемента. Если выбран изготовитель, то отбираются только материалы, производимые данным изготовителем;

• Изготовитель – поле предназначено для сужения поиска материала, если нужно выбрать только материалы, производимые данным изготовителем;

• Толщина слоя материала, мм.

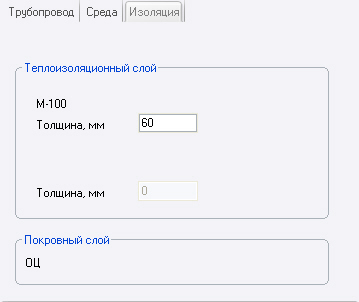

После ввода изоляционной конструкции она считается определенной для всех нижележащих объектов дерева и их потомков до тех пор, пока не встретится другой объект с заданной явным образом конструкцией (кроме элементов с включенным флажком "без изоляции"). В панели параметров объектов с определенной изоляционной конструкцией появится новая закладка – Изоляция:

На этой вкладке показаны используемые материалы теплоизоляционного слоя с их толщинами и материал покровного слоя. При этом толщины материалов можно менять непосредственно на этой закладке, и их новые значения будут наследоваться вниз по дереву для всех материалов с такими же толщинами. Для изменения материалов теплоизоляционного или покровного слоев необходимо задать новую изоляционную конструкцию в дереве. Это может быть выполнено как непосредственным вводом изоляционных материалов (по описанной выше методике), так и исправлением существующей конструкции. В последнем случае необходимо выбрать пункт Изоляционная конструкция подменю "Сервис" основного меню. При этом в дерево будет вставлена текущая изоляционная конструкция как потомок выбранного объекта. В ней можно будет вводить любые изменения.
