Задание данных по клапану

Для ввода нового предохранительного клапана необходимо воспользоваться соответствующей опцией подменю "Вставка", либо нажать на кнопку панели элементов. В окне параметров элемента для клапана задаются следующие исходные данные:

• обозначение позиции клапана на схеме;

• наименование защищаемого аппарата и системы сброса;

• материал корпуса клапана;

• тип клапана (обычный или с сильфоном);

• наличие либо отсутствие устройства для принудительной продувки клапана;

• наличие предохранительной мембраны до и/или после клапана;

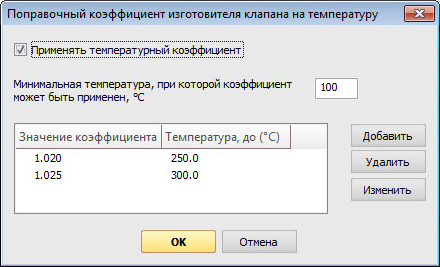

• поправка на температуру – задается в виде таблицы значений в зависимости от температуры сбрасываемой среды (подробнее об учете температурного коэффициента см. п. 5.12-5.13 ГОСТ 12.2.085-2017)

• указание особого случая расчета клапанов (расчет на условия пожара и/или случай установки нескольких клапанов);

• требуемая пропускная способность клапана G (в кг/ч или нормальных м3/ч для газов и кг/ч или м3/ч для жидкостей – программа сама пересчитывает при необходимости объемный расход в массовый). При расчете сброса двухфазных и/или кипящих/конденсирующихся продуктов допускается задание пропускной способности только в массовых единицах;

• давление начала открытия клапана Pно или давление настройки Pн (избыточное) в условиях эксплуатации;

• избыточное давление в системе сброса Pсбр;

• расчетное/разрешенное давление защищаемой системы;

• температура продукта в защищаемой системе (перед клапаном) в момент срабатывания клапана (при давлении перед клапаном при сбросе) ;

• газосодержание продукта в защищаемой системе (может потребоваться только при расчете сброса двухфазных смесей).

При расчете сброса двухфазных смесей необходимо указать только один из двух последних параметров (температуру или газосодержание), другой будет определен автоматически на основе первого параметра и давления при расчете фазового равновесия. Следует также отметить, что если сбрасываемый продукт в защищаемом аппарате изначально представляет собой однофазную смесь (жидкость или газ), для него необходимо задавать температуру, а не газосодержание (газосодержание при этом рассчитается автоматически - соответственно, 0 для жидкости, 1 для газа).

При этом по введенным данным программа автоматически рассчитывает (или пересчитывает) и показывает в окне параметров следующие величины:

• максимально допустимое давление при сбросе  , изб.

• давление полного открытия клапана Pпо , изб (в условиях эксплуатации и на стенде изготовителя).

• давление перед клапаном при сбросе P1 (оно же "выпускное давление" или "давление по расходу"), изб;

• максимальное избыточное давление за клапаном ;

• температура продукта за клапаном в момент срабатывания клапана ;

• минимальное условное давление корпуса клапана ;

• давление начала открытия, а также давление настройки пружины клапана на стенде изготовителя (то есть, с нулевым противодавлением) для выбора пружины клапана;

• газосодержание продукта за клапаном (определяется только при расчете сброса двухфазных смесей).

Кроме того, имеется возможность ручного задания параметров клапана для поверочного расчета. При установке галочки в соответствующем поле появится закладка "Выбранный клапан", в которой по умолчанию отображается информация по последнему выбранному клапану.

Для проведения проверочного расчета в ней необходимо задать следующие данные:

• количество клапанов;

• площадь минимального сечения клапана;

• диаметры входного и выходного патрубков клапана

• коэффициент расхода.
