Задание сбрасываемого продукта

При создании нового клапана в дереве проекта одновременно автоматически создается соответствующий ему продукт. Для задания данных по этому продукту выберите его в дереве элементов проекта и задайте его название и параметры в окне параметров элемента.

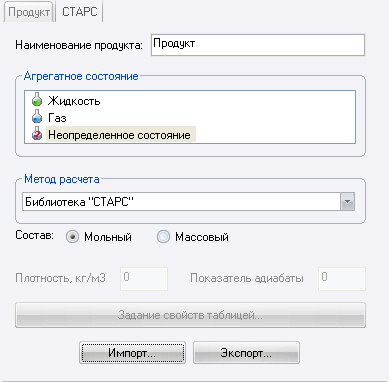

Задается наименование продукта, агрегатное состояние (газ, жидкость или неопределенное состояние), а также метод расчета свойств продукта:

• с использованием библиотеки "Свойства",

• с использованием библиотеки "СТАРС",

• расчет по уравнениям IF-97 IAPWS (для воды или водяного пара),

• расчет по библиотеке "Simulis Thermodynamics",

• расчет по библиотеке "GERG-2008",

• явное задание свойств.

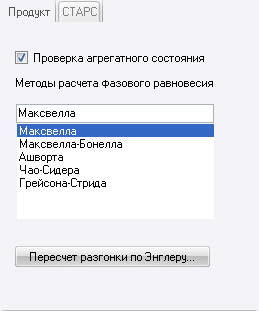

При использовании библиотек "Свойства", "СТАРС", "GERG-2008" или "Simulis" задается мольный или весовой состав продукта в поле "Состав". При использовании библиотеки "СТАРС" появляется дополнительная вкладка "СТАРС", на которой можно задать проверку агрегатного состояния с указанием метода расчета фазового равновесия. Если агрегатное состояние продукта указано явно (жидкость или газ), то в случае ошибки при задании агрегатного состояния или его изменения в ходе сброса, программа выдает соответствующее сообщение, и расчет прекращается.

Также при расчете с использованием библиотеки "СТАРС" доступна опция "Пересчет разгонки по Энглеру" для задания нефтяных фракций.

При использовании библиотеки «GERG-2008» появляется вкладка с соответствующим наименованием, на которой можно включить/отключить проверку агрегатного состояния продукта.

При использовании библиотеки «Simulis Thermodynamics» можно задать модель расчета свойств и фазовых равновесий, а также различные настройки расчета, запустив «Калькулятор Simulis Thermodynamics» нажатием на соответствующую кнопку. Подробная информация о расчетных моделях и других настройках Simulis Thermodynamics приведена в документации по этой системе.

При расчете свойств воды по уравнениям IF-97 IAPWS делается указание на этот способ также в поле "Метод расчета".

При явном задании свойств продукта в поле "Метод расчета" выбирается пункт "Явное задание свойств". В этом случае можно либо вручную задать плотность и коэффициент адиабаты (для газов) при условиях сброса (при давлении и температуре перед клапаном при сбросе), либо задать таблицу зависимости свойств от температуры. Для газов необходимо также задать молекулярную массу продукта либо рассчитать ее по контрольной точке.

Также в программе предусмотрена возможность сохранения свойств продукта (включая все компоненты) в отдельный файл с расширением .prs для дальнейшей их загрузки в другие проекты. Для сохранения нажмите кнопку Экспорт. При этом появится диалог задания имени файла, после чего продукт сохранится в выбранном файле. Для загрузки файла свойств продукта нажмите Импорт. Обратите внимание, что при этом пропадают все уже введенные свойства и компоненты продукта! Эту операцию можно отменить соответствующей командой меню или кнопкой .
