Задание продукта с использованием библиотеки СТАРС

При использовании библиотеки "СТАРС" необходимо задать состав продукта. Добавление новых компонентов продукта производится командой "Компонент" из подменю "Вставка" или с помощью пиктограммы панели элементов. Компонент при этом автоматически добавляется в дерево элементов как подчиненный продукту элемент.

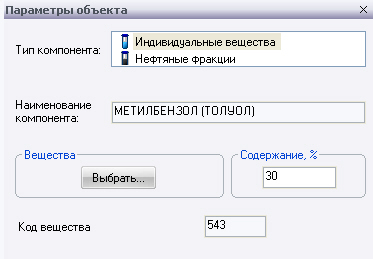

При использовании библиотеки "СТАРС" в окне параметров элемента также выбирается тип компонента - индивидуальное вещество или нефтяная фракция.

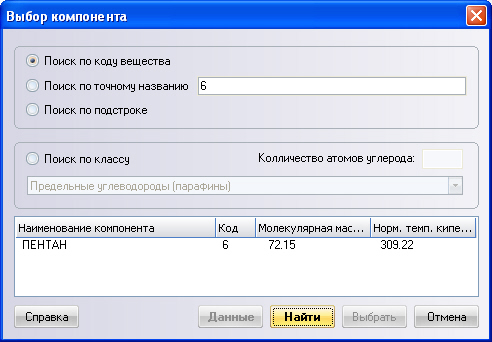

При выборе индивидуального вещества нажимается кнопка "Выбрать". При этом возникает окно "Выбор компонента":

Чтобы выбрать компонент, нужно осуществить его поиск в базе данных программы. Для его поиска имеется 4 возможности:

• поиск по коду вещества (коды веществ приведены в Приложении 10.2 документации к программе);

• поиск по точному названию вещества (точные названия веществ также приведены в Приложении 10.2 документации к программе);

• поиск по подстроке - в этом случае в окно списка компонентов выводятся все вещества базы, содержащие указанный набор букв;

• поиск по классу - перечень классов веществ выбирается из выпадающего списка. При выборе вещества по классу можно указать количество атомов углерода в окне, расположенном рядом. Если количество атомов углерода не указано, в окне списка компонентов будут показаны все компоненты выбранного класса.



Далее необходимо нажать кнопку "Найти" и выбрать компонент продукта, поставив курсор на выбранный элемент и нажав кнопку "Выбрать". После возврата в предыдущее окно следует указать процентное содержание выбранного компонента.

После выбора компонента при нажатии кнопки "Данные" можно посмотреть значения констант выбранного вещества.

Краткую информацию о методиках расчета свойств веществ по библиотеке "СТАРС" можно посмотреть здесь.

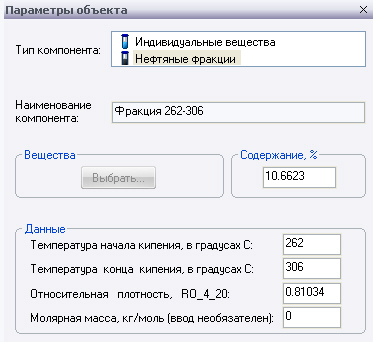

При выборе в качестве типа компонента нефтяной фракции заполняются данные, приведенные в окне параметров элемента:

• процентное содержание компонента, %,

• температуры начала и конца кипения, ° С,

• относительная плотность r204,

• молекулярная масса, кг/моль (ввод молекулярной массы не обязателен, она может быть приближенно определена программой)

Также нефтяные фракции в программе можно задать с помощью разгонки по Энглеру.
