Старт-Проф разработан в 1965 и введен в промышленную эксплуатацию в 1969 году.
Выполнение расчетов по программе Старт-Проф обеспечивает надежность и безопасность при эксплуатации трубопроводных систем различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.
Старт-Проф разработан ООО «НТП Трубопровод» - экспертной организацией Ростехнадзора России. Имеется сертификат соответствия Федерального агентства по техническому регулированию и метрологии.
Старт-Проф имеет интерфейс, документацию и справочную систему на русском, английском, китайском и испанском языках, используется более чем в 3000 компаниях России других стран.
Обеспечивается качественное и оперативное сопровождение программ у пользователей.
Используется внутренняя система качества: каждая выпускаемая версия Старт-Проф проходит автоматическое тестирование на нескольких сотнях верификационных расчетных моделях.
Обеспечивается качественное и оперативное сопровождение программ у пользователей.
Старт-Проф имеет внешний API интерфейс, позволяющий внешним приложениям создавать, модифицировать и считать модели трубопроводов в СТАРТ-ПРОФ и получать доступ к результатам расчета. Может быть использован, например, при написании плагинов к Старт-Проф, позволяющих конвертировать исходные данные из и в другие программы, обрабатывать результаты расчета. Автоматизировать сложные многовариантные расчеты и т.д. Описание находится в pdf формате в папке C:\Program Files (x86)\CTAPTPR\Doc.
Программа СТАРТ-ПРОФ предназначена для расчета прочности и жесткости трубопроводов различного назначения. Выпускается в четырех модификациях:
Старт-Проф - полная версия программы
Старт-Проф Эконом - эконом версия с рядом ограничений
Старт-Проф Студент - только для учебных заведений
Дополнительные опции могут быть куплены и подключены к программе.
Различия модификаций СТАРТ-ПРОФ:
Модификация СТАРТ-ПРОФ |
Стандартный набор базовых и дополнительных опций |
Доступные функции |
Возможность подключения дополнительных опций |
Старт-Проф |
|
Есть |
|
Старт-Проф Эконом |
|
Есть |
|
Старт-Проф Студент |
|
Нет |
|
Старт-Проф Все включено |
Старт-Зарубежные стандарты Старт-Пластик |
|
Нет |
D - наружный диаметр трубопровода, м
Название опции |
Описание |
Осуществляет расчет прочности трубопроводов произвольной конструкции. Опция включена по умолчанию в СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
|
Позволяет выполнять ряд отдельных вспомогательных расчетов: определение толщин стенок, расстояний между опорами и т.д. Опция включена по умолчанию в СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
|
Дополнительная опция, позволяющая производить расчет трубопровода с участками, защемленными в грунте, т.е. бесканальной прокладки, а также оценивать прочность ППУ-изоляции. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом. Опция включена по умолчанию в СТАРТ-ПРОФ Студент |
|
Дополнительная опция, позволяющая производить расчет трубопровода на сейсмические воздействия статическим методом. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом. Опция включена по умолчанию в СТАРТ-ПРОФ Студент |
|
Дополнительная опция. Расчет назначенного ресурса проектируемых стальных технологических трубопроводов. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
|
Дополнительная опция. Расчет податливостей, допускаемых нагрузок и напряжений для узлов врезки штуцеров по WRC 537/297 и МКЭ. Расчет податливостей и коэффициентов интенсификации напряжений для тройников, отводов и подпятников по МКЭ. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
|
Дополнительная опция. Импорт входных данных из открытого формата, экспорт входных данных и результатов расчета в открытый формат для стыковки СТАРТ-ПРОФ с любыми системами автоматизированного проектирования трубопроводов. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
|
Дополнительная опция. Двусторонний обмен данными между AVEVA PDMS/E3D/MARINE и СТАРТ-ПРОФ. Импорт входных данных из системы трехмерного моделирования промышленных установок AVEVA. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
|
Старт-Зарубежные стандарты |
Дополнительная опция. При покупке этой опции:
. Опцию можно подключить только к СТАРТ-ПРОФ и нельзя подключить к СТАРТ-ПРОФ Эконом |
Старт–Пластик |
Дополнительная опция. Расчет трубопроводов различного назначения из стеклопластика согласно ISO 14692. Расчет трубопроводов из полимерных материалов PE, PP, PB, PVC согласно ГОСТ 32388-2013. Расчет на прочность под действием внутреннего давления и определять нагрузки на опоры для гибких полимерных труб и стальных гофрированных труб. Опцию можно подключить к СТАРТ-ПРОФ и СТАРТ-ПРОФ Эконом |
Старт–БД изделий |
Дополнительная опция. Базы данных труб и фитингов (трубы, отводы, тройники и переходы) с возможностью пополнения, фильтрации и вставки выбранных труб и фитингов в СТАРТ-ПРОФ. База содержит всю необходимую для расчета на прочность информацию из различных Российских нормативных документов. В поставляемой БД содержится более миллиона типоразмеров изделий для различных отраслей промышленности. Опцию можно подключить только к СТАРТ-ПРОФ и нельзя подключить к СТАРТ-ПРОФ Эконом |
Старт–REVIT |
Модуль интеграции Revit - СТАРТ Проф позволяет передавать геометрию трубопровода и атрибутивную информации из Revit для получения в СТАРТ Проф расчетной модели. Применение интеграции при совместном использовании Autodesk Revit и СТАРТ Проф позволяет эффективно организовать работу за счет:
В системе предусмотрена возможность гибко настраивать соответствие атрибутов Revit и СТАРТ Проф в зависимости от используемых в организации семейств. Для передачи данных используется открытый формат СТАРТ Проф, это позволяет передавать в СТАРТ любые технологические данные, относящиеся к трубопроводам, которые необходимы в расчетах. |
При использования СТАРТ-ПРОФ рекомендуется ознакомиться со следующей литературой:
Руководство пользователя СТАРТ-ПРОФ;

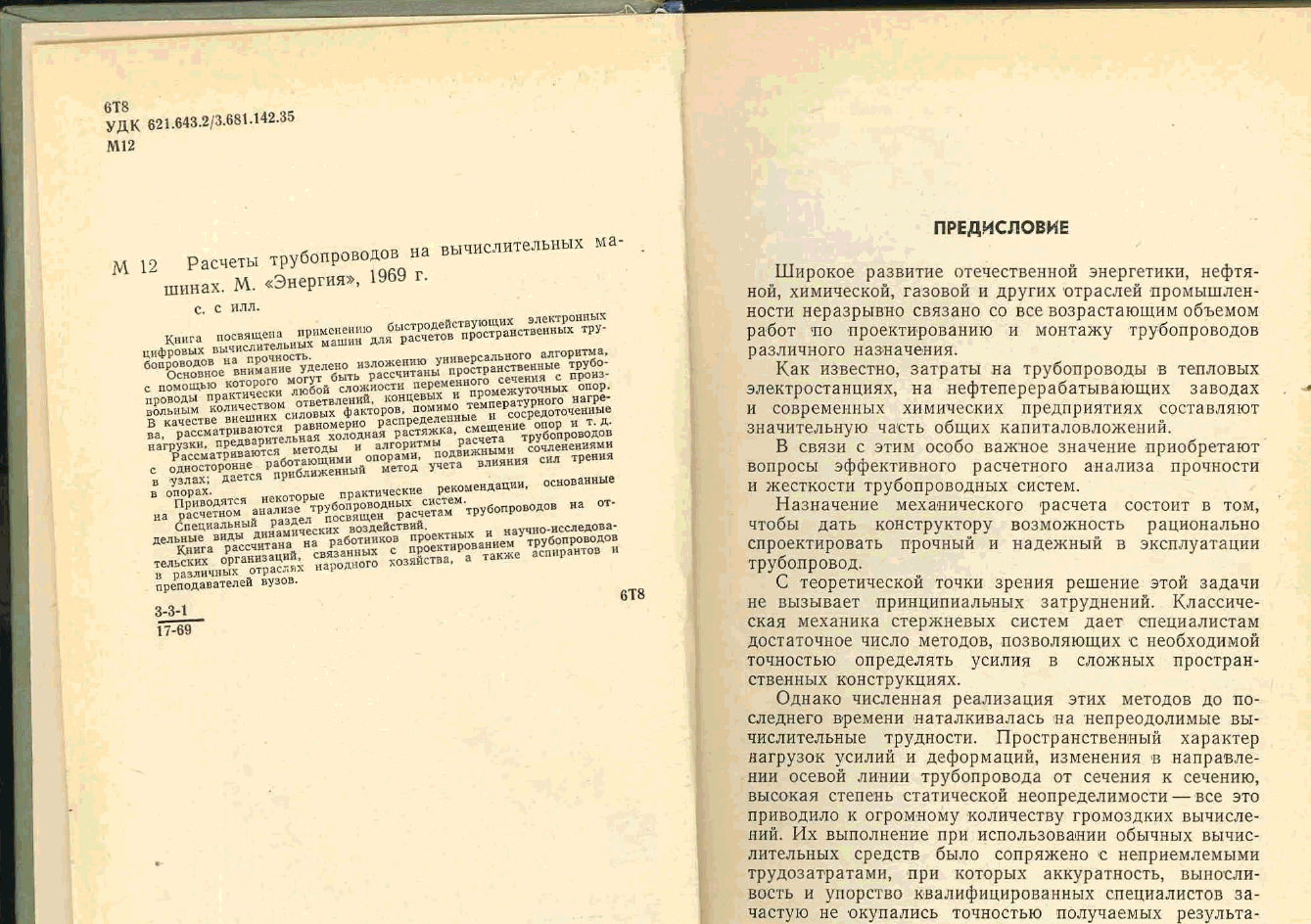

Магалиф В.Я., Якобсон Л.С. Расчеты трубопроводов на вычислительных машинах. М. Энергия, 1969;
Дарков А.В., Магалиф В.Я., Шапиро Е.Е. Работа стержневой системы с трением на скользящей опоре при статическом нагружении, Сборник трудов ВЗПИ, М. 1973;
Костовецкий Д.Л. Прочность трубопроводных систем энергетических установок. СПб.: "Энергия", 1973;
Зверьков Б.В., Костовецкий Д.Л., Кац Ш.Н., Бояджи К.И. Расчет и конструирование трубопроводов. Справочное пособие. СПб.: "Машиностроение", 1979;
Айнбиндер А.Б., Камерштейн А.Г. Расчет магистральных трубопроводов на прочность и устойчивость. М. “Недра”, 1982;
Айнбиндер А.Б. Расчет магистральных и промысловых трубопроводов на прочность и устойчивость. М. "Недра", 1991;
Выбор упругих опор для трубопроводов тепловых и атомных электростанций. РТМ 24.038.12-72, Министерство тяжелого, энергетического и транспортного машиностроения. 1973;
Также, рекомендуется пройти обучение по программе СТАРТ-ПРОФ, поскольку правильность результатов расчета во многом зависит от квалификации инженера-расчетчика, использующего СТАРТ-ПРОФ. Кроме того, перед выполнением расчетов, следует обязательно ознакомиться с нормативными документами, в соответствии с которыми производится расчет!
