При выборе пункта “Вертикальные резервуары” в модели автоматически создаётся элемент “Резервуар” и открывается диалоговое окно с его данными.

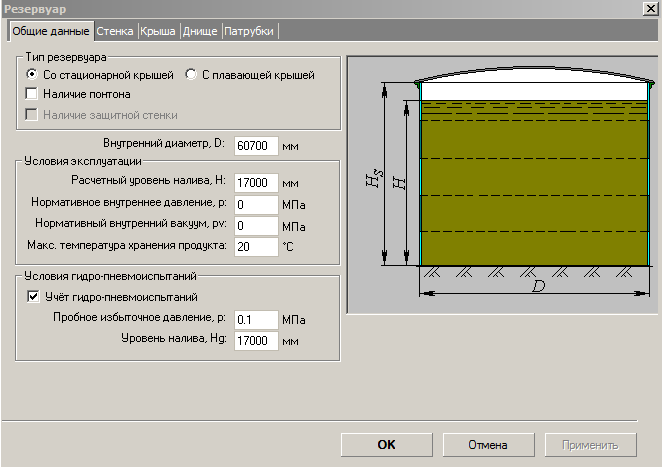

Рис. 1. Общие данные резервуара
В настоящее время реализован расчет резервуаров со стационарной и плавающей крышей.Доступен расчет резервуаров по следующим нормативам:
СТО-СА-03-002-2009
ГОСТ 31385-2016
API 650-2020
Нормативное внутреннее давление и внутренний вакуум задаются над поверхностью продукта (без учета гидростатического давления). При установке опции “Наличие понтона” в расчете учитывается вес понтона, находящегося на высоте налива (расчет самого понтона в настоящее время не предусмотрен).
Элемент “Резервуар” нельзя удалить из модели, но можно редактировать и присоединять к нему дочерние элементы. В качестве дочерних элементов могут выступать:
кольца жесткости (присоединяются к стенке);
площадки обслуживания (присоединяются к стенке);
сосредоточенные массы (присоединяются к стенке и стационарной крыше, делятся на металлоконструкции и оборудование, по–разному учитываются при расчёте)
После нажатия кнопки
задаются
параметры стенки резервуара.
В разделе:
