ПАССАТ → Работа с программой → Задание исходных данных → Элементы аппарата колонного типа
Насадки, площадки обслуживания, тарелки, сосредоточенные массы и внешние нагрузки могут быть присоединены к цилиндрической обечайке корпуса аппарата колонного типа. Их расположение, геометрия и масса (усилия) дополняют нагрузки и учитываются в расчете аппарата на прочность и устойчивость от ветровых и сейсмических воздействий.

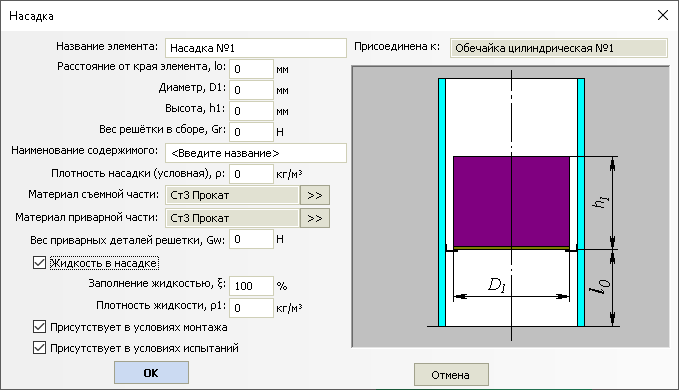

Рис. 1. Насадка
При расчете весовой нагрузки насадка рассматривается как составной элемент, содержащий в себе:
приварную часть весом Gw (учитывается в любом расчетном режиме);
съемную часть весом Gr-Gw (учитывается в расчетном режиме согласно опциям “Присутствует в условиях монтажа/испытаний”);
жидкость (если есть) в виде условного цилиндра весом r1×p×D12/4×h1×x1 (учитывается в рабочих условиях);
наполнитель (катализатор) в виде условного цилиндра весом r×p×D12/4×h1 (в рабочих условиях учитывается всегда, в условиях монтажа/испытаний согласно включенным галочкам).
Таблица использованных материалов формируется с учетом материалов, назначенных приварной и съемной части.
Рис. 2. Группа тарелок
При расчете группа тарелок рассматривается как несколько сосредоточенных масс, присоединенных к родительскому элементу с равным шагом. Весовая нагрузка каждой тарелки учитывается аналогично элементу “Насадка”.
При визуализации модели тарелки отображаются условно. В случае необходимости можно сочетать их с элементом “Пользовательское оборудование”, подготовив тарелку необходимого исполнения в любой САПР.

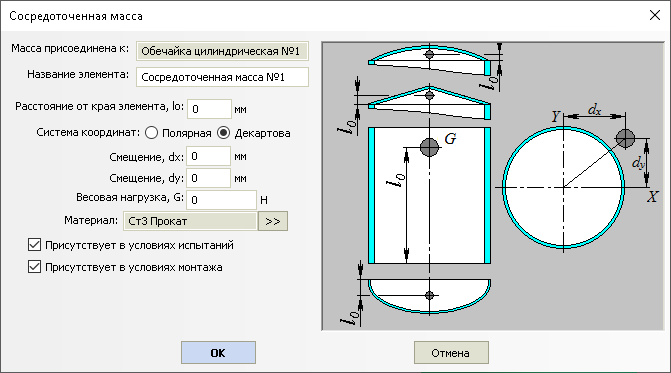

Рис. 3. Сосредоточенная масса

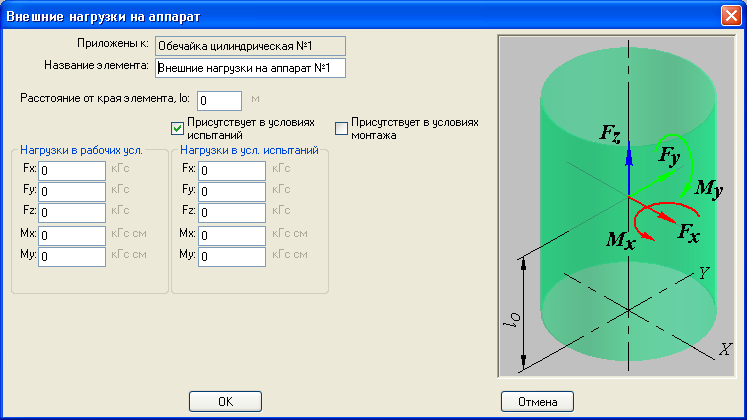

Рис. 4. Внешние нагрузки
