ПАССАТ → Работа с программой → Задание исходных данных → Цилиндрическая обечайка

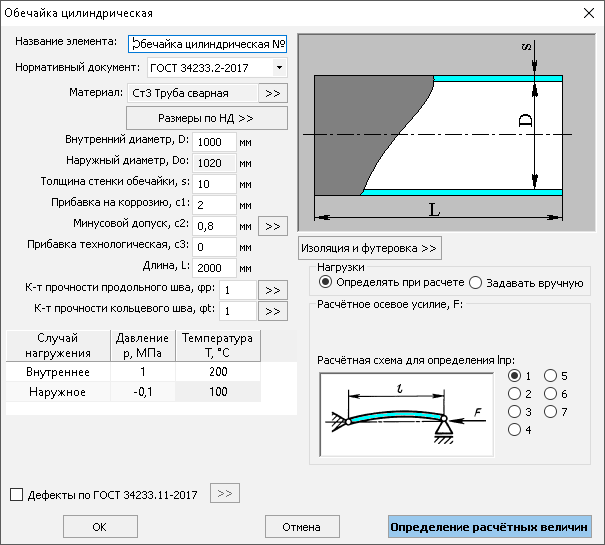

Рис. 1. Цилиндрическая обечайка
Нормативный документ – задается нормативный документ, согласно которому будет проведен расчет элемента. При изменении выбора нормативного документа обозначения исходных данных меняются, а их величины автоматически пересчитываются, если это необходимо.
Размеры по НД – с помощью этой команды можно выбрать ряд предпочтительных размеров обечайки (или отказаться от такового), указать предполагаемый вид заготовки (листовой прокат или труба), и указать норматив на заготовку. При этом автоматически задаются диаметр и толщина стенки, а также минусовой допуск.

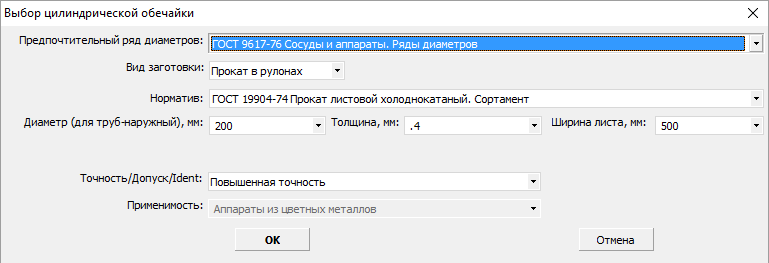

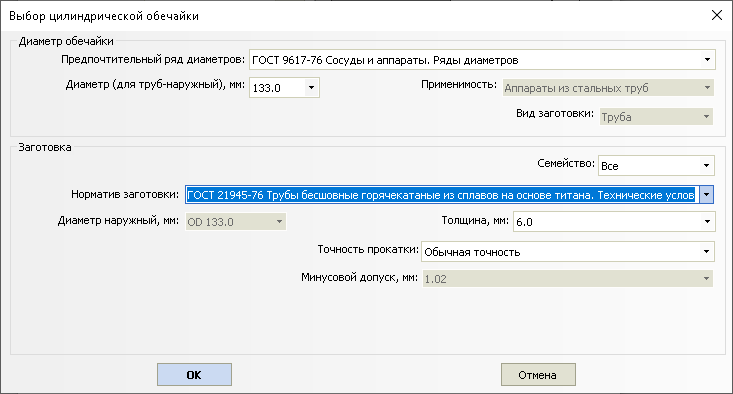

Рис. 2. Выбор стандартной обечайки из базы данных
Нагрузки – при выборе пункта “Задавать вручную” пользователь должен сам указать, какие внешние нагрузки и каким образом действуют на элемент (см. ниже). Заданные нагрузки учитываются только при расчете этого элемента и не передаются на опоры, соседние элементы и т.д. При выборе пункта “Определять при расчете” максимальные действующие нагрузки определяются автоматически, из условий закрепления и нагружения всех элементов модели, весовых нагрузок от материала и содержимого элементов, и т.д.
Изгибающий момент, перерезывающая сила, осевое усилие, расчетная схема – задаются из предварительного анализа внешних сил и моментов, действующих на обечайку. Расчетные схемы при нагружении обечайки сжимающими силами определяются ГОСТ 34233.2–2017 (ГОСТ 14249–89) и представлены на Рис. 3. При этом расчетные длины для наружного давления и осевой силы определяются автоматически исходя из конструкции всей модели в целом.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 3. Расчетные схемы для определения общей устойчивости обечайки
При расчете нагрузок методом конечных элементов (МКЭ) цилиндрическая обечайка моделируется цепочкой балочных элементов кольцевого сечения с невесомыми узлами (Рис. 4). К каждому элементу цепи прикладывается равномерно распределенная по длине нагрузка.

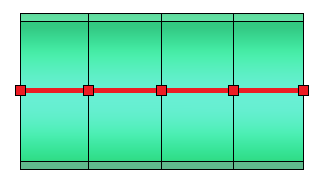

Рис. 4. Моделирование цилиндрической обечайки балочными элементами
