ПАССАТ → Работа с программой → Задание исходных данных → Резервуар вертикальный стальной для нефти и нефтепродуктов → Крыша резервуара

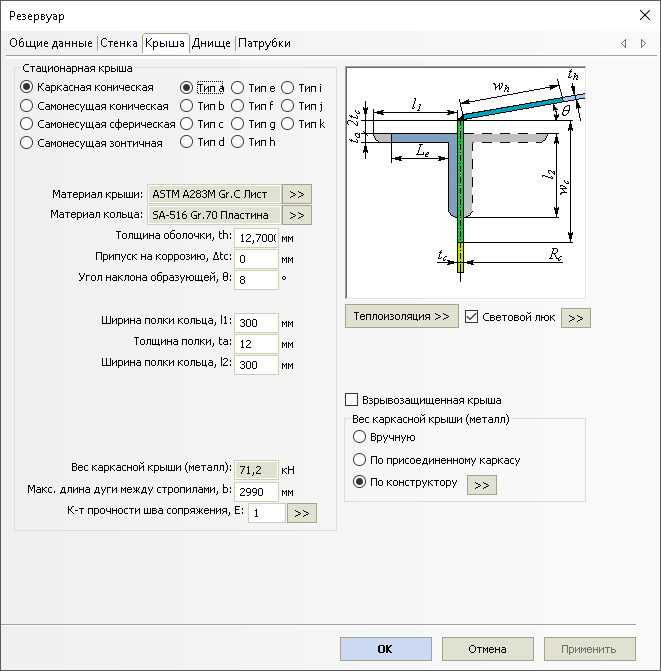

Рис. 1. Крыша резервуара
Задаются форма, материал и тип соединения со стенкой.
Доступные варианты сопряжения со стенкой выбираются согласно нормативу.
При расчете по ГОСТ 31385, СТО-СА-03-002 доступные варианты сопряжения крыши со стенкой приведены на Рис. 2
|
|
|
|
|
Самонесущие крыши
|
|
|
|
Каркасные крыши
Рис. 2. Варианты сопряжения крыши со стенкой по ГОСТ 31385, СТО-СА-03-002
При расчете по API-650 доступны следующие варианты сопряжения крыши со стенкой, приведенные на Рис. 3:
|
|
|
|
|
|
|
|
|
|
|
Рис. 3. Типы сопряжений по API 650
Расчет прочности и устойчивости каркасной и щитовой крыши в текущей версии программы не проводится, учитываются только весовые нагрузки от металлоконструкций. Вес каркасной крыши может быть задан различным образом:
вручную (вводится значение веса);
по присоединенному каркасу (необходимо подготовить модель каркаса в сторонней САПР аналогично элементу “Пользовательское оборудование” (рис.4);
по конструктору каркасной крыши (с помощью редактора каркасной крыши).

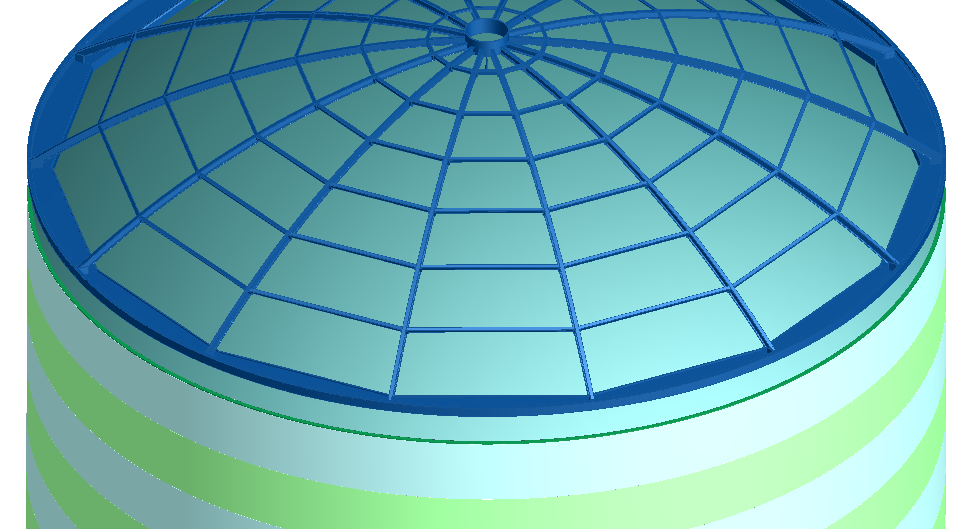

Рис. 4. Импортированная модель каркаса крыши
После нажатия кнопки
вводятся
параметры днища резервуара.
