ПАССАТ → Работа с программой → Задание исходных данных → Площадка обслуживания
Площадка может быть установлена на цилиндрические участки корпуса аппаратов, а также на опору-юбку аппарата колонного типа.
Удельная нагрузка Ga включает в себя собственный вес металла площадки (Gs) плюс все возможные нагрузки (снег, оборудование, материалы, людей и т.д.). Эта величина используется для определения нагрузок на колонну в работе и в испытаниях (для этих условий наихудшим случаем является максимальная нагрузка). Вес металла Gs используется для формирования таблицы материалов и для определения нагрузок на колонну в условиях монтажа.
Рис. 1. Площадка обслуживания вертикального аппарата
Вариант площадки для горизонтального аппарата представляет собой прямоугольный настил, опционально огражденный перилами. Вес площадки и ее ветровая нагрузка приложены к горизонтальной обечайке в заданном числе точек (параметр “Число рядов опорных стоек”).

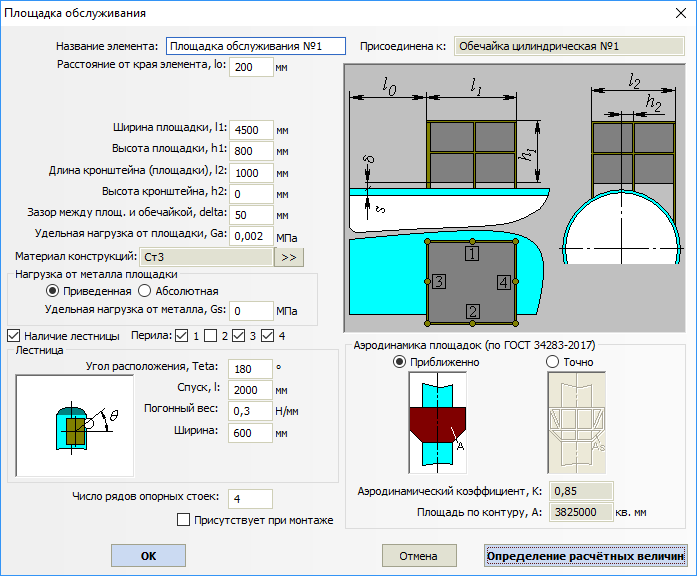

Рис. 2. Площадка обслуживания горизонтального аппарата
Комбинация перил с четырех сторон может быть произвольной, что позволяет сформировать из нескольких площадок настил сложной формы.

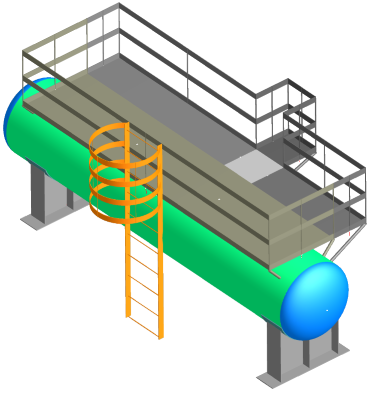

Рис. 3. Группа площадок
Удельная нагрузка от площадки Ga назначается по СП 20.13330 и включает в себя нагрузку от материала площадки, снега, оборудования, людей и т.д. Эта нагрузка считается равномерно распределенной по сектору площадки и используется в расчетах (при определении периода колебаний, нагрузки на несущую обечайку и т.д.). Параметр «Масса конструкций площадки» не используется в прочностных расчетах и требуется только для расчета материалоёмкости.
