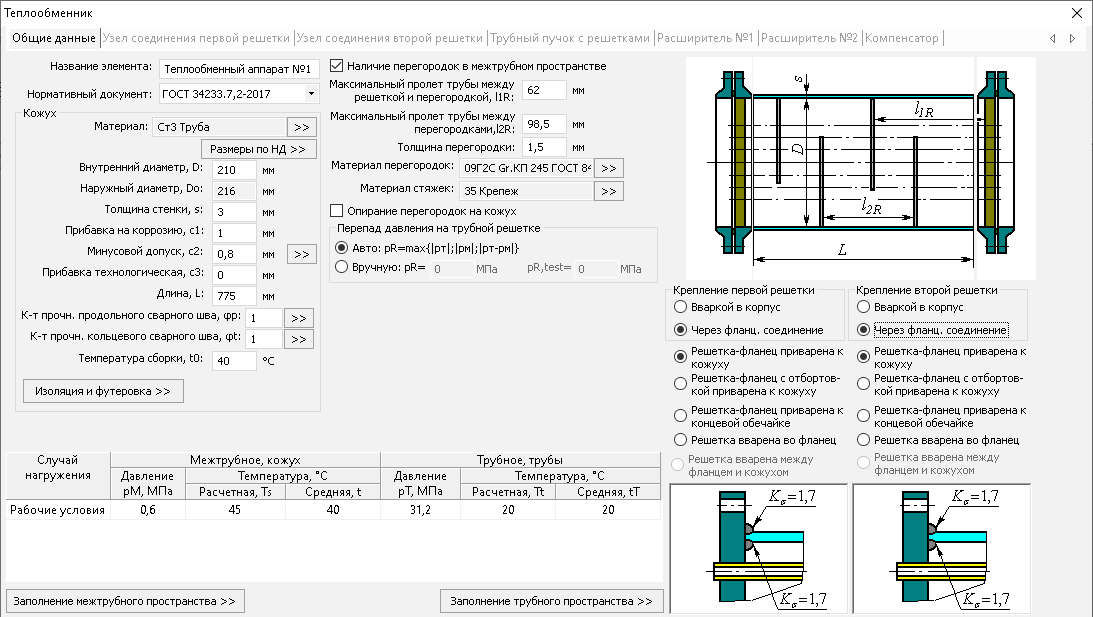

Рис. 1. Кожух теплообменника
Расчетная температура стенки кожуха используется для определения допускаемых напряжений кожуха. Средняя температура стенки используется для определения коэффициента линейного расширения и модуля упругости. Также как и для цилиндрической обечайки предусмотрено задание изоляции и футеровки.
Параметры рабочей среды в трубном пространстве определяются родительским элементом теплообменника, или (при отсутствии родительского элемента) настройкой “Общие данные”. В свою очередь, параметры рабочей среды в межтрубном пространстве учитываются при расчете весов дочерних элементов кожуха.
Конструкции креплений кожуха с трубными решетками по ГОСТ 34233.7-2017 (РД 26-14-88) приведены на Рис. 2.
Возможен расчет теплообменника по ASME VIII-1(2). В этом случае варианты исполнения конструкции приведены на Рис. 3. Для теплообменника по ASME доступна опция “Kettle Shell Exchanger”, в этом случае параметры котла задаются на вкладке “Расширитель 1”.
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 2. Крепление трубной решетки по ГОСТ Р 52857.7
UHX-13.1 (a) |
UHX-13.1 (b) |
UHX-13.1 (c) |
UHX-13.1 (d) |
Рис. 3. Крепление трубной решетки по ASME VIII-1
После нажатия кнопки
задаются параметры узла
соединения первой трубной решетки.
В разделе:
