ПАССАТ → Работа с программой → Задание исходных данных → Теплообменник с неподвижными трубными решетками → Работа с конструктором трубного пучка

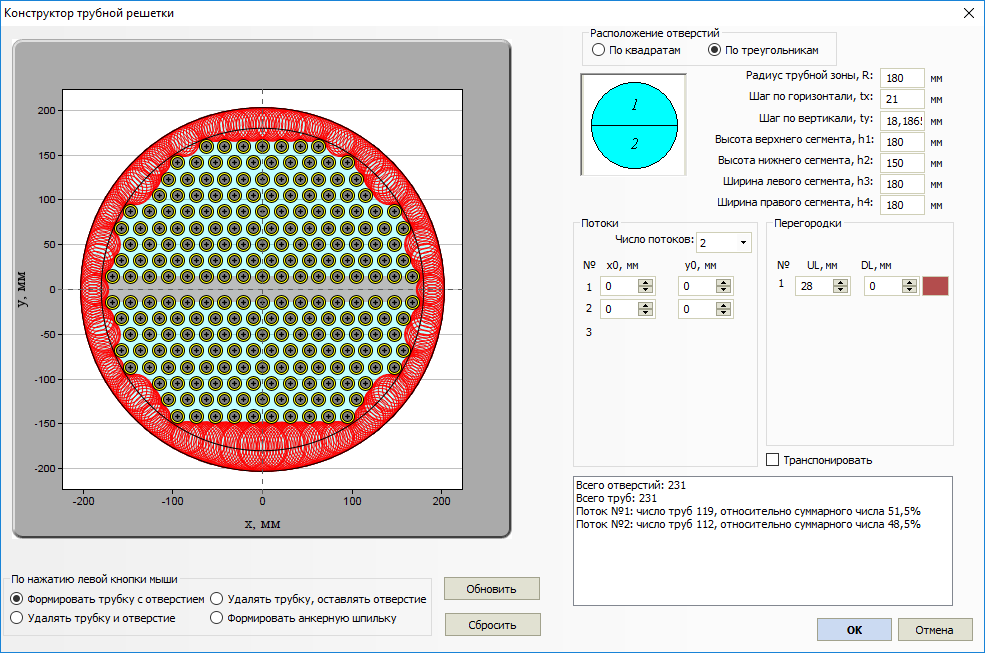

Рис. 1. Конструктор трубного пучка
Для окна с эскизом трубного пучка доступны действия: масштабирование – при помощи колеса мыши; перемещение эскиза – движением мыши с нажатой левой кнопкой.
Команды и параметры конструктора:
| Название | Описание | Эскиз |
| По квадратам | Ряды отверстий не смещены |  |
| По треугольникам | Каждый ряд отверстий смещен относительно предыдущего на половину горизонтального шага |  |
| По окружностям | Отверстия располагаются по концентрическим окружностям, отверстия на одной окружности располагаются с равным шагом, с округлением до целого числа отверстий |  |
| tp, ty | Горизонтальный и вертикальный шаг расположения рядов |  |
| R, h1, h2, h3, h4 | Позволяют сформировать зону, за пределами которой размещение труб исключено |  |
| Число потоков, конфигурация | Позволяют сформировать беструбные зоны под перегородки для типовых конфигураций многопоточных теплообменников |             |
| x0, y0 | Позволяют более точно позиционировать трубы пучка, относящиеся к i-му потоку, если автоматическое размещение не приводит к желаемому результату |  |
| UL | Межосевое расстояние для труб в зоне i-й перегородки |  |
| DL | Расстояние от оси трубной решетки до осевой линии i-й перегородки | |
| Транспонировать | Переворачивает всю построенную трубную решетку на 900 |  |
| Формировать трубку с отверстием | Если в точке с выбранными координатами уже есть трубка, то ничего не происходит, в противном случае точке присваивается признак «трубка» |  |
| Удалять трубку, оставлять отверстие | Отверстие будет участвовать в расчете периферийной зоны решетки, но трубка будет исключена из расчета осевого усилия на кожух |  |
| Удалять трубку и отверстие | В данной точке нет отверстия, она не влияет на расчет периферийной зоны (используется для формирования беструбных зон) |  |
| Формировать анкерную шпильку | В данной точке есть глухое отверстие под анкерную шпильку, которое не влияет на расчет периферийной зоны |  |
| Обновить | Выполняется перестроение трубного пучка (намечаются координаты точек, в которых будут размещаться отверстия) | |
| Сброс | Очищаются все дополнительные признаки точек |
