ПАССАТ → Работа с программой → Задание исходных данных → Теплообменник с неподвижными трубными решетками → Параметры трубного пучка

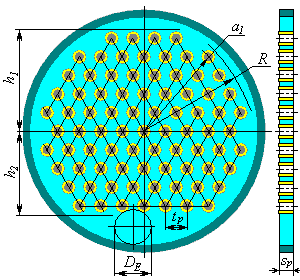

Рис. 1. Трубный пучок с решетками
Расположение отверстий под трубы в трубной решетке можно задавать в автоматическом режиме и вручную. При автоматическом задании необходимо выбрать угол расположения осей отверстий, задать шаг их расположения, диаметр отверстий, радиус трубной зоны а также высоты верхнего и нижнего сегментов. Программа автоматически определит такие расчетные параметры, как число отверстий, расстояние до оси самой удаленной трубы, а также максимальный диаметр, вписанный в беструбную площадь.
С помощью команды
можно изменить
расположение осей симметрии трубных пучков (Рис. 2)
|
|
|
|
|
|
|
|
|
|
|
|

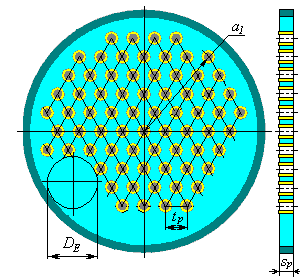

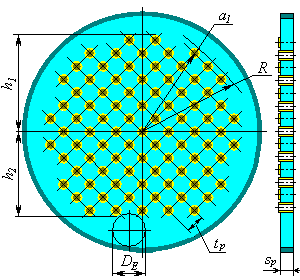

Рис. 2. Расположение отверстий
При нестандартных параметрах трубного пучка возможно его формирование в режиме интерактивного конструктора.
Конструкции креплений труб в решетке по ГОСТ 34233.7-2017 (РД 26-14-88) приведены на рис. 3.
|
Гладкозавальцованные |
Гладкозавальцованные, с обваркой |
|
Завальцованные в один паз |
Завальцованные в один паз, с обваркой |
|
Завальцованные в два и более паза |
Завальцованные в два и более паза, с обваркой |
|
Приварные без завальцовки |
|
Рис. 3. Крепление труб в решетке по ГОСТ 34233.7-2017
При расчете теплообменника по ASME VIII-1 возможные типы креплений приведены на рис. 4.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 4. Крепление труб в решетке по ASME VIII-1
Опционально возможно размещение на кожухе сильфонного компенсатора и/или расширителей.
После задания всех необходимых данных и нажатия кнопки
программа

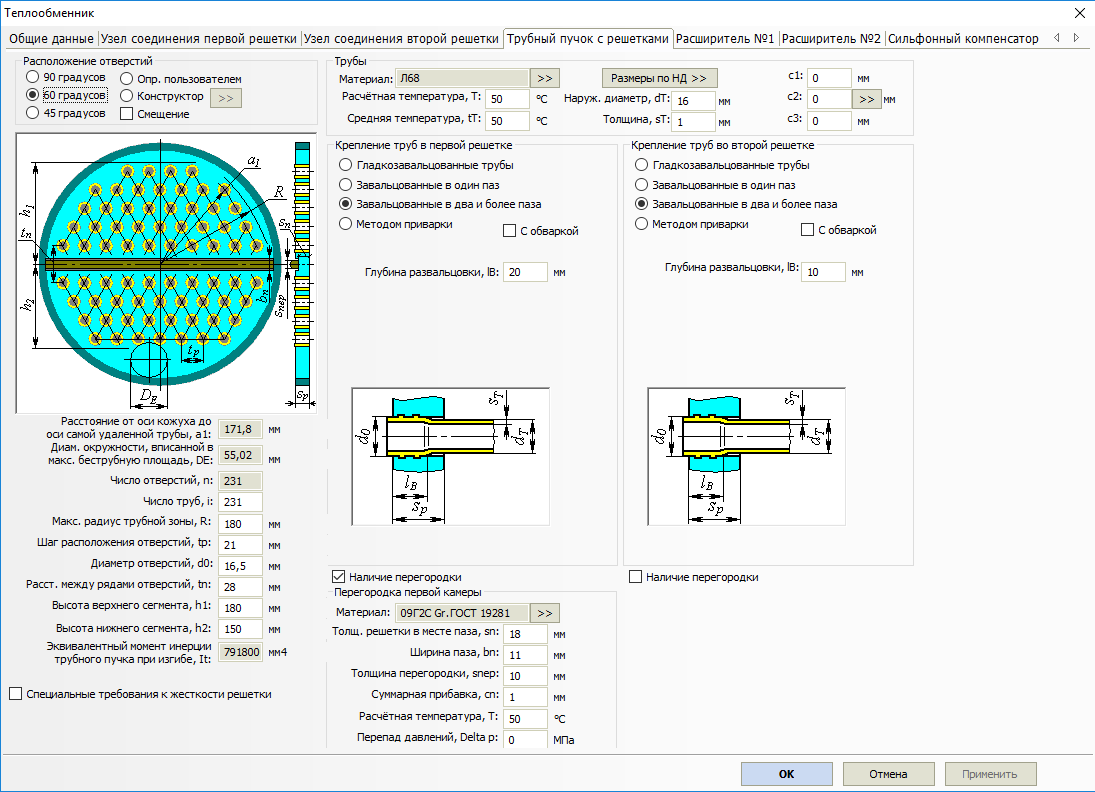

отобразит полученный теплообменник. Редактирование теплообменника производится
через диалоговое окно с вкладками.
