3.44. Подъемное ушко

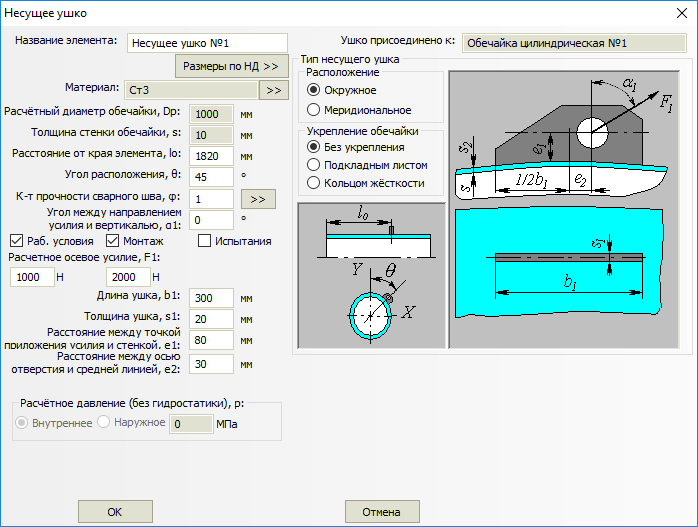

Рис. 1. Подъемное ушко

Ушко может быть присоединено к любой цилиндрической или конической обечайке корпуса аппарата, или к эллиптическому (полусферическому) днищу. Нагрузка и направление её действия должны назначаться пользователем исходя из условий применения ушек. На обечайке ушки могут располагаться в продольном и поперечном направлении.

С подкладным листом С кольцом жесткости

Рис. 2. Варианты исполнения опорного ушка

Ушко может быть как без укреплений, так и подкрепленное подкладным листом или кольцом жесткости.

В случае укрепления кольцом жесткости его тип, расположение и размеры задаются по аналогии с кольцом жесткости цилиндрической обечайки. Кольцо учитывается в расчете цилиндрической обечайки от действия давления.
