ПАССАТ → Работа с программой → Задание исходных данных → Выпуклые днища

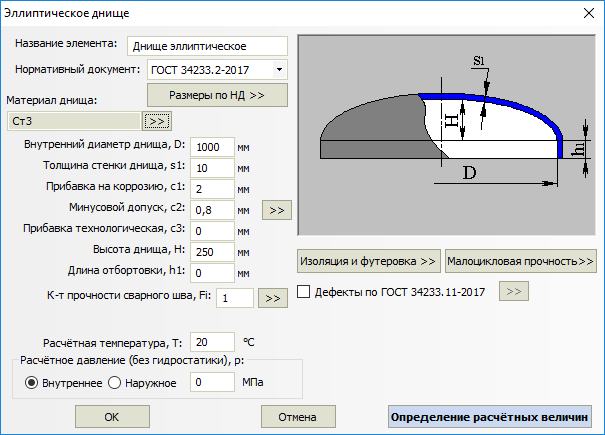

Рис. 1. Эллиптическое днище
Имя элемента, нормативный документ, размеры по ГОСТ, материал, геометрия, коэффициенты прочности сварных швов, изоляция и футеровка, а также условия нагружения выпуклых днищ задаются по аналогии с цилиндрической обечайкой.
Выпуклые днища при расчете нагрузок по МКЭ представляются в виде пары невесомых балочных элементов с узлом в точке, соответствующей центру тяжести днища (Рис. 2). Сечение элементов считается постоянным и соответствует сечению в основании днища. Вес днища считается сосредоточенным и прикладывается в центре тяжести (узел желтого цвета).

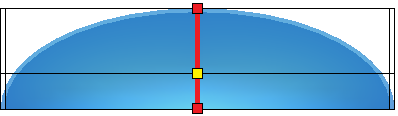

Рис. 2. Моделирование днища балочными элементами

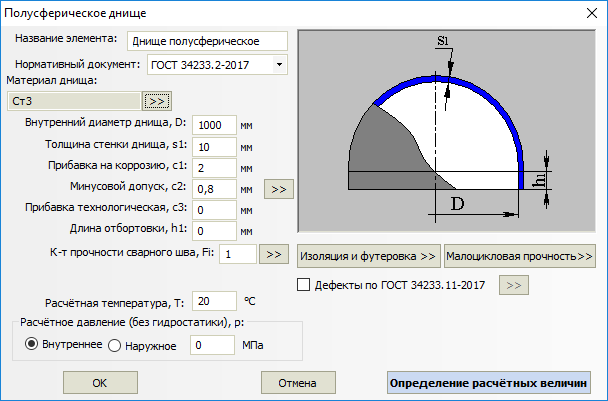

Рис. 3. Полусферическое днище

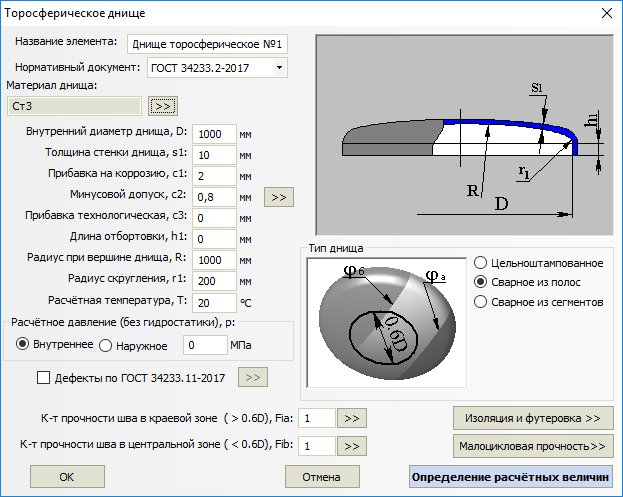

Рис. 4. Торосферическое днище
Тип торосферического днища определяется ГОСТ 34233.2-2017 (ГОСТ 14249-89) и может быть цельноштампованным, сварным из полос и сварным из сегментов (Рис. 5). При этом для днища, сварного из полос и сегментов задаются коэффициенты прочности сварных швов.
|
|
|
|
|
|
Рис. 5. Варианты исполнения днища
