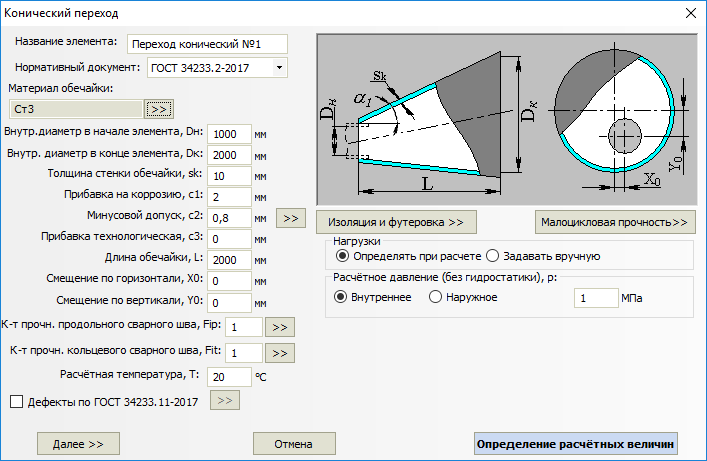

Рис. 1. Конический переход
Имя элемента, нормативный документ, материал, геометрия, коэффициенты прочности сварных швов, изоляция и футеровка, а также условия нагружения конического перехода задаются по аналогии с цилиндрической обечайкой.
Смещение по горизонтали и вертикали – определяется для задания эксцентрического конического перехода. С помощью кнопки Далее осуществляется переход к описанию узлов сопряжения со смежными элементами. Конструкции узлов сопряжения определяются по ГОСТ 34233.2-2017 (ГОСТ 14249-89).

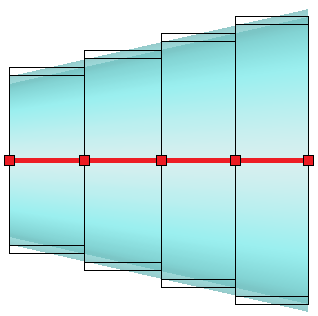

При расчете нагрузок по МКЭ конический переход моделируется ступенчатой цепью балочных элементов постоянного кольцевого сечения (Рис. 2). К каждому элементу цепи прикладывается равномерно распределенная по длине нагрузка, величина которой зависит от среднего диаметра сечения на данном участке.
Рис. 2. Моделирование конического перехода балочными элементами
Элементы укрепления на концах перехода моделируются аналогично цилиндрической обечайке.
