Построение модели может быть начато как с цилиндрической обечайки или конического перехода, так и с любого днища. Первый элемент создается от нулевого положения в сторону оси Z: в случае горизонтального сосуда слева направо, в случае вертикального – снизу вверх. Остальные элементы вставляются или присоединяются к любым другим элементам модели.

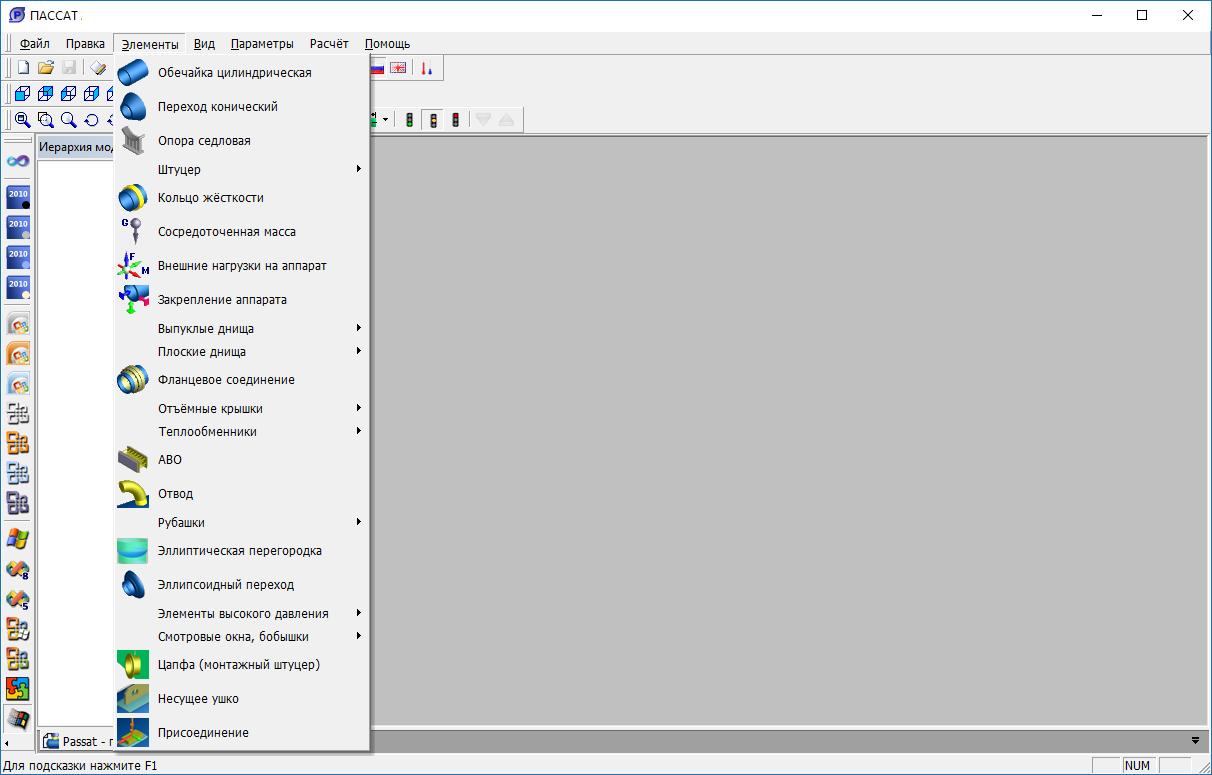

Рис. 1. Меню “Элементы”
После выбора пункта меню «Элементы»
(или нажатием левой кнопки мыши на соответствующую пиктограмму в правом
столбце экрана) оценивается возможность присоединения или вставки элемента
в существующую модель и пользователю предлагается выбрать место присоединения/вставки:

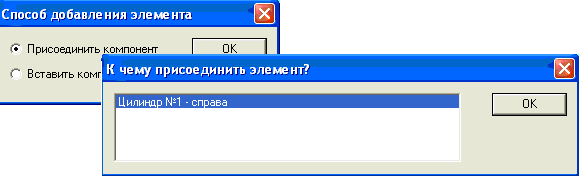

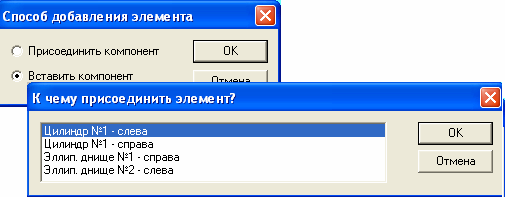

Рис. 2. Формирование модели
После определения места нового элемента в расчетной модели в зависимости от его типа в окне программы появляется панель с необходимыми данными по геометрии, материалам и условиям нагружения. Ввод данных об элементе должен завершаться нажатием клавиши “Ввод” на любой ячейке редактирования – это при необходимости вызывает пересчёт некоторых расчётных параметров элемента.
Некоторые опции диалогов являются общими для различных элементов и работают похожим образом.
Название элемента
Задается имя элемента. Это имя используется для навигации при редактировании, удалении, задании сопряженных элементов, а также при выводе результатов расчета. Имя элемента задается по умолчанию в формате “<тип элемента=""> №…” например, “Обечайка цилиндрическая №1”, в соответствии с включенным языком интерфейса, но в дальнейшем при переключении языка это название не переводится, даже если оставить его стандартным.
Нормативный документ
Для ряда элементов возможен выбор документа, согласно которому будет проведен расчет. При изменении выбора нормативного документа обозначения исходных данных меняются, а их величины автоматически пересчитываются, если это необходимо. Нормативный документ можно назначать индивидуально для каждого элемента - например, ГОСТ 34233.2-2017 для обечайки и ASME VIII-1 для штуцера. При этом, если для штуцера в процессе расчета потребуются параметры обечайки, вычисленные по ASME, они будут рассчитаны, несмотря на указанный норматив обечайки.
Расчетная температура
Температура, при которой определяются свойства материала при расчете в рабочих условиях. Назначается индивидуально для каждого элемента и для каждого случая нагружения.
Расчетное избыточное давление
Задается внутреннее или наружное избыточное расчетное давление для каждого случая нагружения (наружное давление задается со знаком “-”). Это давление не включает в себя гидростатическое давление жидкости при ее наличии. Давление столба жидкости для каждого элемента определяется индивидуально, исходя из расчета заполнения. Расчетное избыточное давление с учетом гидростатики считается по правилу (при наружном давлении p берется со знаком “-”):
p¢=p+r×g×h, если p – внутреннее, или если p – наружное, но |p|<|p+r×g×h|;
p¢=p, если p – наружное, и |p|³|p+r×g×h|
Определение расчетных величин
Кнопка предназначена для определения расчетных толщин, допускаемых давлений и других расчетных параметров без выхода из окна редактирования соответствующих элементов. Эти параметры определяются упрощённо и приблизительно, без учета заполнения сосуда, влияния соседних элементов и т.д. Конечный результат расчета может отличаться от этой величины.
Размеры по НД (нормативному документу)
С помощью этой команды можно выбрать компонент из базы данных стандартных изделий с помощью уточняющих фильтров (от более общих параметров к частным). Большинство ячеек с данными заполнится в этом случае автоматически.
