ПАССАТ → Работа с программой → Задание исходных данных → Задание основных данных → Выбор материала
Материал элемента или детали задается или из базы данных (ГОСТ 34233.1-2017, ПНАЭ Г-7-002-86, ГОСТ Р 54522-2011, ASME II Part D, ЕN и др.), или определяется пользователем с заданием требуемых свойств при расчетном диапазоне температур, а также температуре испытаний и монтажа (20 °С).
Группа команд “Поиск материала” позволяет организовать в рамках выбранного норматива поиск по заданным фильтрам.
Опция “Рассчитать [s]” позволяет выполнить оценку характеристик при введенной температуре (по умолчанию она берется из первого случая нагружения, но ее можно поменять и пересчитать характеристики, нажав Enter).
Опция “Отобразить таблицу свойств” делает активной и доступной для копирования таблицу характеристик материала в зависимости от температуры. Данные опции несколько замедляют работу диалога за счет дополнительных обращений к базе данных.
Группа опций “MDMT” позволяет задать дополнительные параметры, необходимые для оценки применимости материала при пониженных температурах, а также необходимость испытаний на ударную вязкость. Необходимо указать для конкретного экземпляра материала температурную кривую и наличие термообработки после изготовления (PWHT – postweld heat treating). (Примечание: в версии 3.02 доступен расчет MDMT пока только по ASME VIII-1). Для назначения температурной кривой разработан вспомогательный диалог с фильтрами-списками.

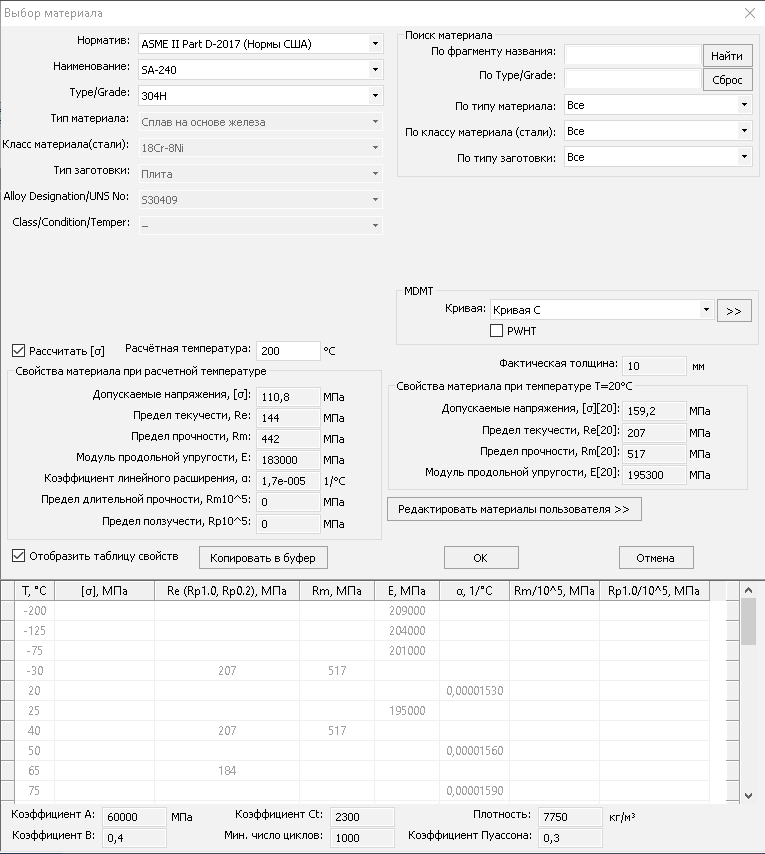

Рис. 1. Диалог свойств нормативного материала
База данных материалов состоит из двух частей: группы стандартных материалов и группы материалов пользователя. Первые не предполагают изменения пользователем. Для редактирования вторых предусмотрена команда “Редактировать материалы пользователя”:

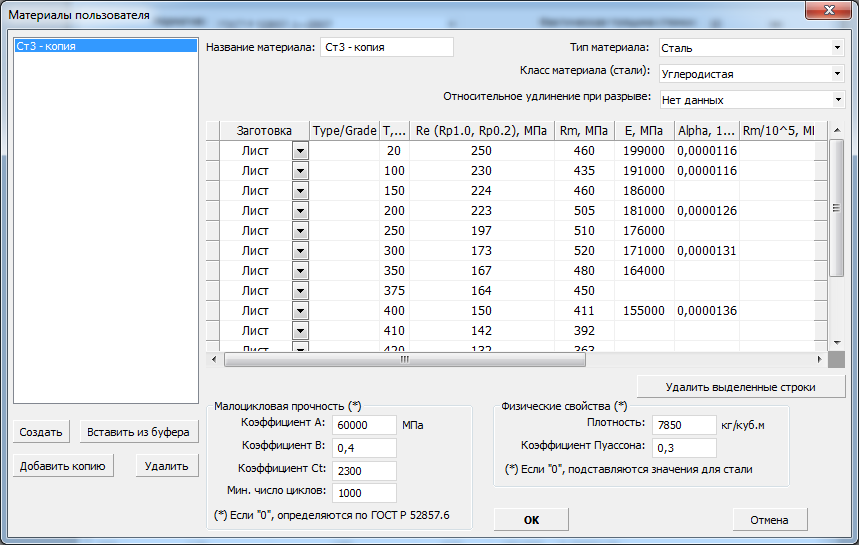

Рис. 2. Диалог редактирования группы материалов пользователя
В редакторе пользовательских материалов доступны следующие действия:
Добавление нового “пустого” материала (команда «Создать»);
Копирование таблицы свойств какого-либо из существующих материалов целиком (команда «Копировать в буфер» в таблице свойств), и последующая вставка в пользовательский материал (команда «Вставить из буфера»);
Удаление материала, “подсвеченного” в списке (команда “Удалить”);
Создание нового материала и копирование в него характеристик того материала, который “подсвечен” курсором в списке (команда «Добавить копию»);
Удаление группы строк с характеристиками материала (команда «Удалить выделенные строки»);
Переименование материала (название материала редактируется в одноименном поле)
Задание характеристик материала в зависимости от температуры, толщины, типа заготовки, параметров Type/Grade и Class/Condition/Temper (по аналогии с ASME II Part D)
После нажатия кнопки «OK» новый материал появится в группе «Материалы пользователя».
Свойства материалов при расчетной температуре определяются линейной интерполяцией. Данные в зависимости от температуры можно задавать в произвольном порядке – программа автоматически отсортирует их в порядке возрастания температуры. Кроме сталей, можно задавать цветные металлы, чугуны и титановые сплавы. Характеристики материала А, В и поправочный коэффициент Сt задаются для сталей, цветных металлов, титановых сплавов в случае расчета малоцикловой прочности. Если какая–либо из этих характеристик задана равной 0, при расчете она определяется автоматически по рекомендациям ГОСТ 34233.6-2017, исходя из типа и класса материала.
При задании материала, определяемого пользователем, его характеристики сохраняются как в базе данных, так и в файле модели. При переносе файла данных на другой компьютер программа прочитает данные материала и внесёт его в базу данных, если он там отсутствует. Если же материал с таким названием уже присутствует в базе, в расчете будут использованы именно его характеристики, но не данные из файла модели.
При одновременном доступе нескольких пользователей к общедоступной базе (например, при ее размещении на сетевом диске), возможность редактирования предоставляется только первому пользователю (для остальных пользователей выводится сообщение о невозможности редактирования в данный момент).
