Штуцер-МКЭ 3.5. Руководство пользователя

3.2.6. Панель: Опора колонны

Данная панель позволяет задать и изменить параметры опоры колонны, переходного участка, формы юбки и отверстие в ней (рис. 3.8). Если в диалоге "Свойства проекта" выбрать другой тип присоединения или без присоединений, то данная панель не будет отображаться.

Более подробное описание задание штуцера приведено в разделе: Задание опоры колонны.

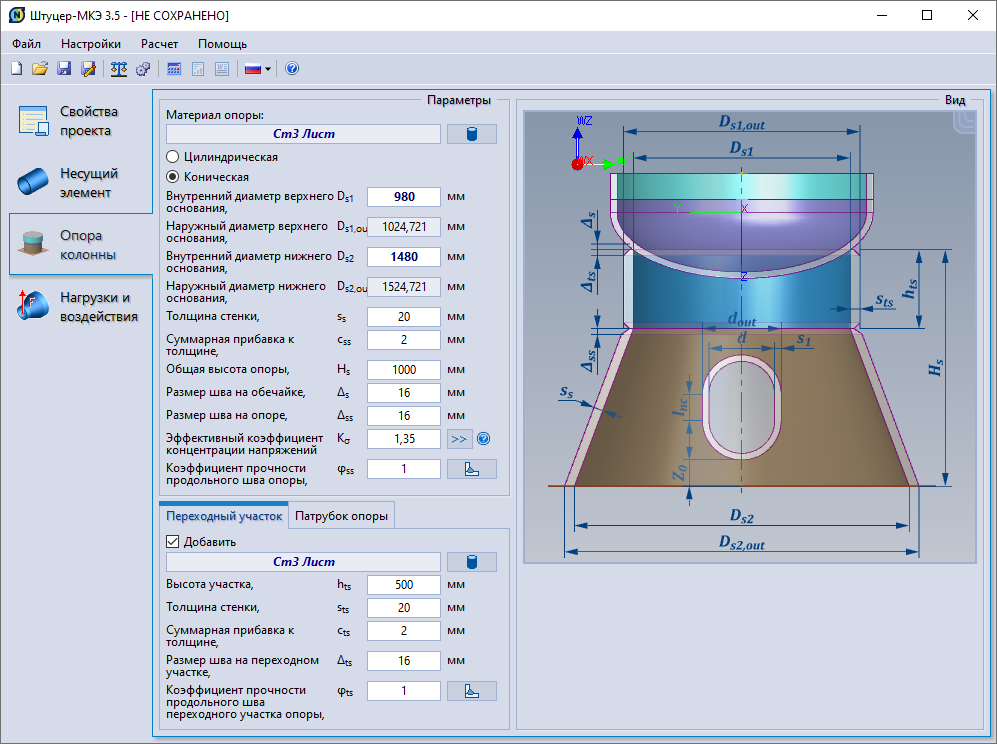

Рис. 3.8. Панель задания свойств опоры колонны.
