Штуцер-МКЭ 3.5. Руководство пользователя

3.2.7. Панель: Нагрузки и воздействия

Нагрузки задаются в диалоговом окне "Нагрузки и воздействия" при выборе соответствующей вкладки. Диалоговое окно задания нагрузок разделено на две части (рис. 3.9) - сверху поле задания общих воздействий (давления и температуры), а снизу поле задания сосредоточенных нагрузок. В диалоге вы можете создать, изменить и удалить различные варианты нагружений или сделать некоторое загружение активным. Каждому загружению присваивается определенное имя, которое будет использовано в отчетах.

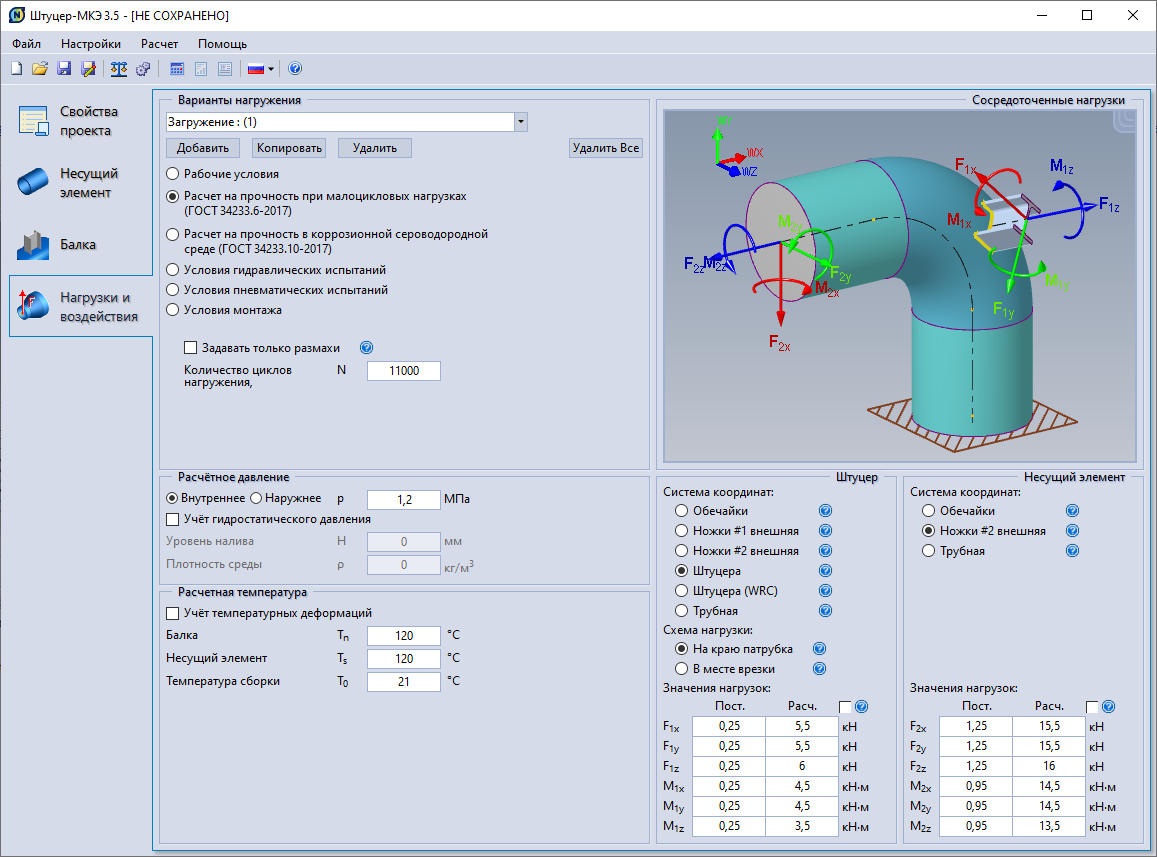

Рис. 3.9. Панель задания нагрузок.

В нижней части окна задаются сосредоточенные нагрузки на штуцер (рис. 3.9) или на несущий элемент (только на магистральную часть тройника или конический переход). Задание сосредоточенных нагрузок возможно в разных системах координат: обечайки (глобальной), штуцера и трубной.

Более подробное описание задание штуцера приведено в разделе "Задание нагрузок и воздействий".
