Модель юбочной опоры в основном совпадает с моделью днища и монтажным радиальным штуцером, кроме граничных условий в специальных расчетах.
В таблице 3.22 приведены свойства данной модели.
| Таблица 3.22 | |
 | |
| Свойство | Описание |
| Опорные точки: | A: верх днища или его цилиндрической части; Sup #2: низ юбки опоры. |
| Локальная система координат опоры (ЛСК): | ЛСК опоры противоположна ЛСК днища (см. Эллиптическое днище) и совпадает с глобальной системой координат (ГСК). |

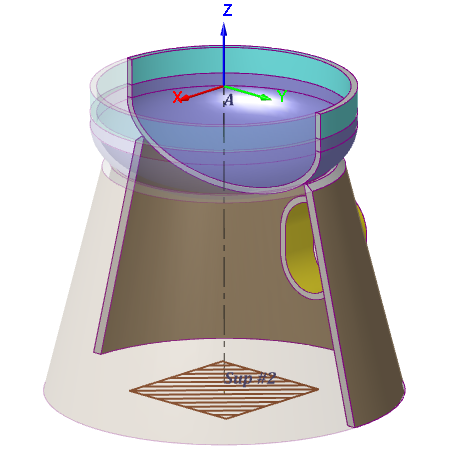

| Ориентация опоры и несущего элемента: | Опора и днище жестко привязаны к глобальной СК (рис. 3.65). |
| Закрепления расчетной схемы: | Точка Sup #2 (конец опоры). |

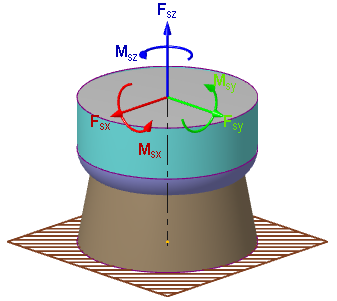

| Нагрузки на несущий элемент: | Описаны в разделе: Эллиптическое днище. Дополнительно можно задать сосредоточенные нагрузки в точке A (рис. 3.66):  |
| Нагрузки на опору: | Температурные деформации. |
| Специальные расчеты: | Не проводятся. |

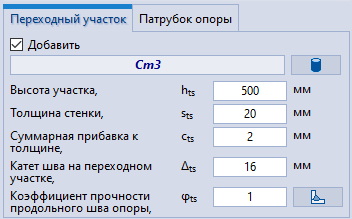

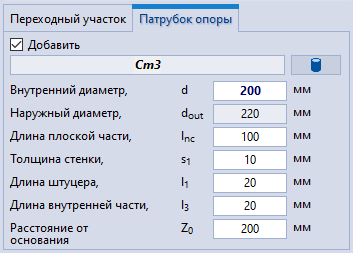

| Дополнительные возможности: | Задание цилиндрической и конической форм юбки опоры. Задание переходного цилиндрического участка юбки опоры:  Задание технологического отверстия в юбке опоры:  |
