A: начало обечайки;

B: конец обечайки;

C: центр оси изгиба;

Leg #1: конец дополнительного цилиндрического участка у точки A (ножка #1);

Leg #2: конец дополнительного цилиндрического участка у точки B (ножка #2);

Sup #2: конец опоры.

ЛСК опоры совпадает с ЛСК штуцера, а также является перестановочной СК для ножки #1:

Ось X: направлена вдоль оси ножки #1.

Ось Y: направлена по нормали к плоскости отвода (совпадает с осью Z отвода).

Ось Z: направлена вдоль локальной оси X отвода и всегда перпендикулярна оси ножки #1 (продольная ось опоры).

Зависит от ориентации несущего элемента (см. Отвод (изгиб)).

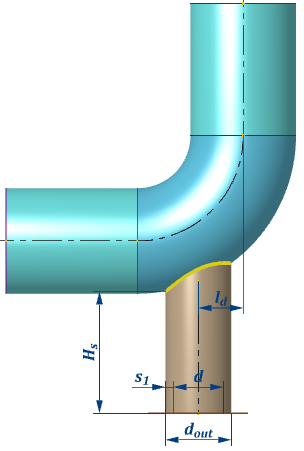

Относительно несущего элемента задается параметром смещения $l_d$ от точки B (рис. 3.60), при этом сохраняются направления ЛСК опоры.

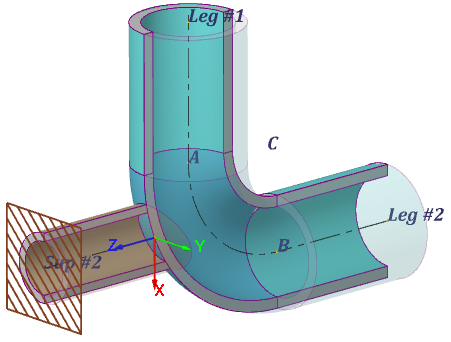

При расчете на прочность (рис. 3.59):

Точка Sup #2 (конец опоры).

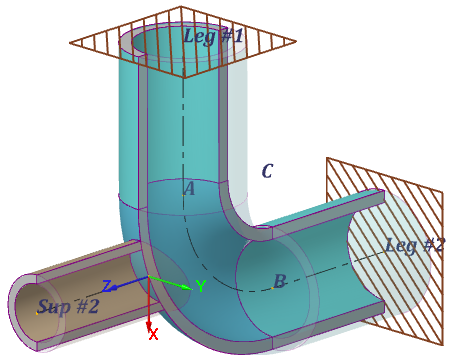

При расчете допускаемых нагрузок, жесткостей и коэффициентов интенсификации напряжений ножки #2 отвода (рис. 3.61):

Точка A (или ножка #1).

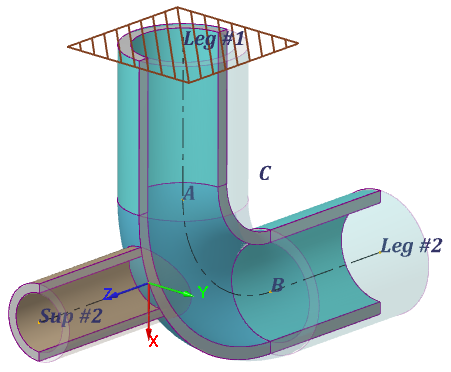

При расчете допускаемых нагрузок, жесткостей и коэффициентов интенсификации напряжений для врезки опоры (рис. 3.62):

Точки A, B (или ножки #1 и #2).

Описаны в разделе: Отвод (изгиб).

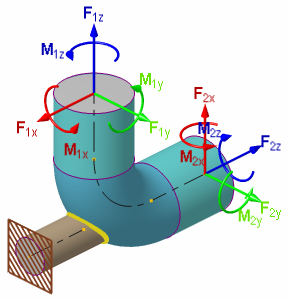

Дополнительно можно задать сосредоточенные нагрузки на конец A или ножку #1 при расчете на прочность (рис. 3.63):

Температурные деформации.

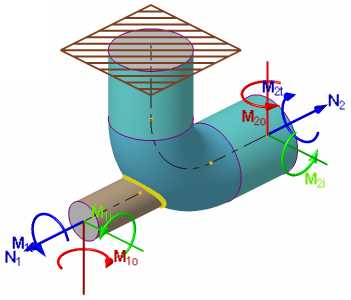

Проводятся для врезки опоры и ножки #2 (индексы 1 и 2 соответственно на рис. 3.64):

Допускаемые нагрузки.

Жесткости, податливости и коэффициенты гибкости.

Коэффициенты интенсификации напряжений.

Описаны в разделе: Отвод (изгиб).
