3.8.13. Отвод (изгиб)

В таблице 3.16 приведены свойства данного элемента.

Таблица 3.16

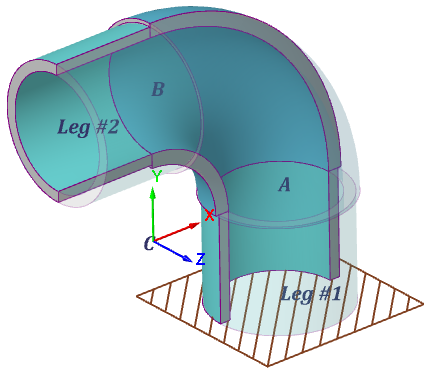

Рис. 3.44. Отвод (изгиб): ЛСК и условия закреплений

Свойство Описание
Опорные точки:

A: начало обечайки;

B: конец обечайки;

C: центр оси изгиба;

Leg #1: конец дополнительного цилиндрического участка у точки A (ножка #1);

Leg #2: конец дополнительного цилиндрического участка у точки B (ножка #2).

Локальная система координат элемента (ЛСК):

Оси X и Y задают плоскость изгиба;

Ось Z: ось нормальная плоскости изгиба.

Положительный угол изгиба α вращает вокруг оси Z точку A до точки B.

Подвижная система координат элемента:

Используется для задания внешних нагрузок на концы или ножки элемента:

Ось X: направлена к центру оси отвода (совпадает с нормалью к осевой линии отвода).

Ось Y: направлена по нормали к плоскости отвода (совпадает с осью Z отвода).

Ось Z: направлена по касательной к осевой линии отвода.

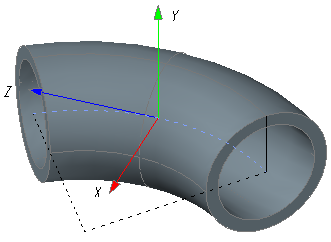

Рис. Локальная система координат осевой линии отвода

Обозначается как "СК ножки #1" и "СК ножки #2", вычисленные в точках A и B соответственно.

Для точки A используется инвертированная СК, чтобы ось Z была направлена в сторону ножки #1.

Ориентация в ГСК:

Оси могут быть как горизонтальными, так и вертикальными при выборе соответсвующей опции элемента:

При выборе опции элемента с противоположным направлением, производится вращение ЛСК вокруг её оси Z на 180°.

Если задан отрицательный угол изгиба отвода (α < 0), то производится вращение ЛСК вокруг её оси X на 180°.

Закрепление элемента:

Условия закрепления при расчете на прочность зависят от состояния опции:

Точка A или ножка #1: опция выключена (рис. 3.44), по умолчанию.

Точки A, B (ножки #1 и #2): опция включена (рис. 3.45).



При расчете допускаемых нагрузок, жесткостей и коэффициентов интенсификации напряжений для штуцера (рис. 3.45):

Точки A, B (ножки #1 и #2).

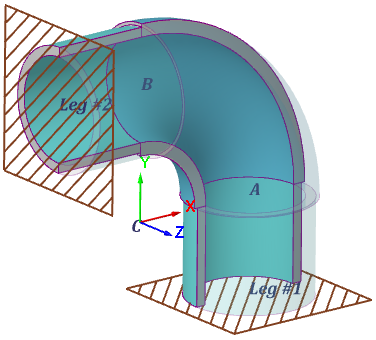

Рис. 3.45. Условия закрепления для специальных расчетов штуцера
Нагрузки на элемент:

Внутреннее избыточное и наружнее давление.

Гидростатическое давление.

Температурные деформации.

Сосредоточенные нагрузки на свободный конец (B) или ножку #2 при расчете на прочность (рис. 3.46):

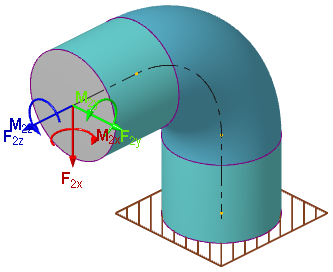

Рис. 3.46. Нагрузки на ножку #2
Специальные расчеты:

Допускаемые нагрузки на конец B (рис. 3.47).

Жесткости, податливости и коэффициенты гибкости конца B (рис. 3.47).

Коэффициенты интенсификации напряжений (рис. 3.47).

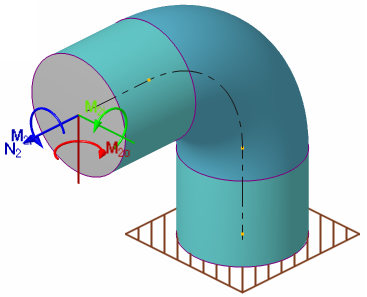

Рис. 3.47. Нагрузки на конец B для специальных расчетов
Дополнительные возможности:

Несущий элемент позволяет также задавать цилиндрические участки в начале (ножка #1) и в конце (ножка #2).

Если задана отрицательное значение длины ножки, то она вычисляется следующим образом:

$$ l_g = 3 D_{out}.$$

Если заданы отрицательные значения толщины ножки и катета сварного шва, то они принимаются как у несущего элемента.
