Штуцер-МКЭ 3.5. Руководство пользователя

3.2.5. Панель: Подпятник отвода

Данная панель позволяет задать и изменить параметры опоры отвода (изгиба), а также укрепление места врезки опоры (рис. 3.7). Если в диалоге "Свойства проекта" выбрать другой тип присоединения или без присоединений, то данная панель не будет отображаться.

Более подробное описание задание штуцера приведено в разделе: Задание опоры отвода (изгиба).

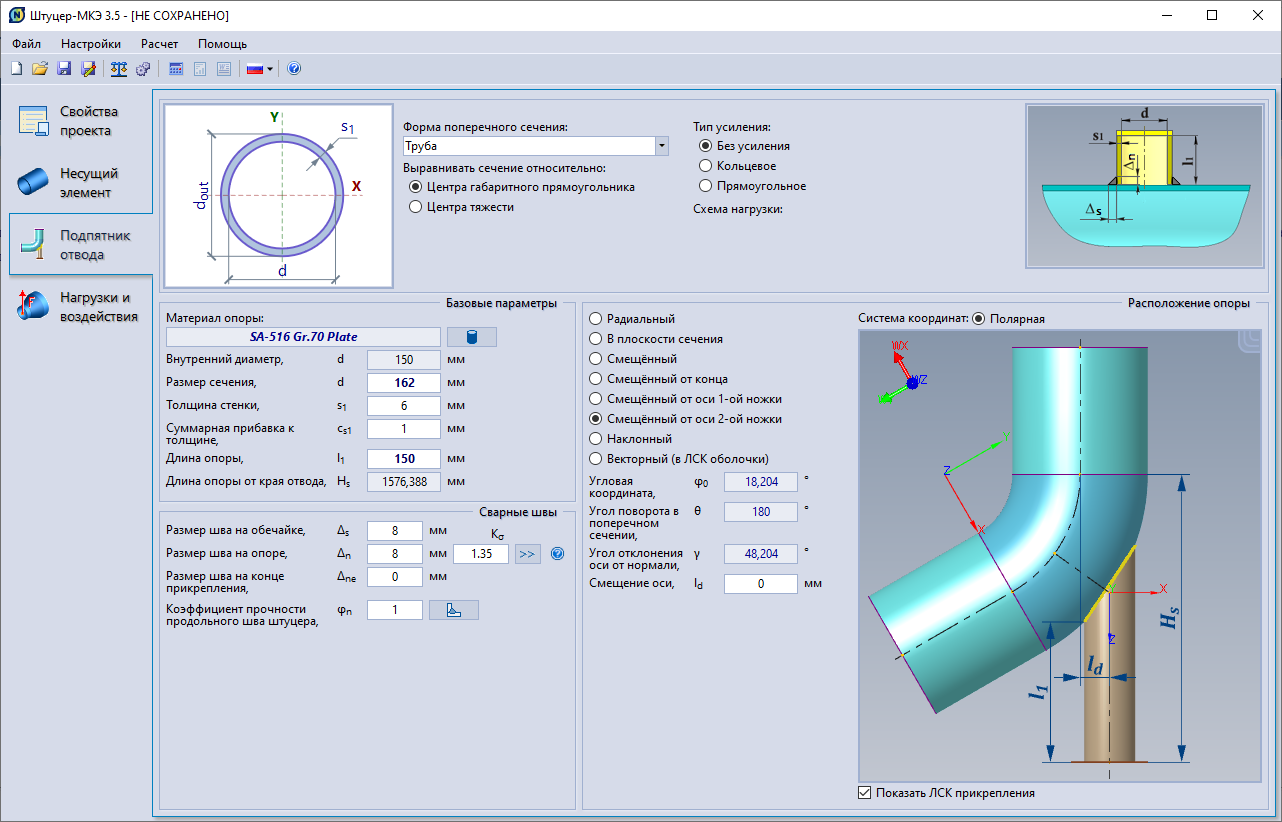

Рис. 3.7. Панель задания свойств опоры отвода.
