Резервуар

Для добавления резервуара нажмите кнопку добавления аппарата Панели элементов и выберите тип аппарата "Резервуар" (или используйте соответствующий пункт меню "Вставка - Сопротивление - Аппарат"). Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент резервуар используется для моделирования гидростатического подпора продукта, содержащегося в резервуаре (или любом другом сосуде/аппарате) и для учета потерь напора при истечении продукта из этого аппарата (или в него). Резервуары допускается устанавливать только первым либо последним элементом трубопровода.

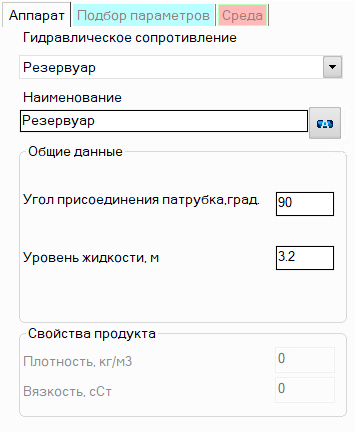

После добавления резервуара в Окне параметров объекта отобразятся его характеристики:

• наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов аппаратов) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования данного резервуара на схеме нажмите соответствующую кнопку справа от его наименования;

• угол присоединения патрубка к обечайке/днищу резервуара - по умолчанию принимается угол 90° как наиболее частый случай; при необходимости его можно заменить на другой;

• уровень жидкости - под уровнем жидкости в резервуаре подразумевается расстояние по вертикали между поверхностью жидкости в резервуаре и центром отверстия патрубка, к которому присоединен трубопровод. В расчете уровень жидкости в резервуаре рассматривается как постоянный, поэтому для расчета систем с переменным уровнем жидкости в резервуаре можно последовательно выполнить несколько расчетов, задавая различные значения уровня жидкости.

Обратите внимание, что в качестве давления в узле с резервуаром (а оно, как правило, является в гидравлическом расчете величиной известной) следует указывать давление "вверху" резервуара (над уровнем жидкости). Если же в качестве давления в узле вы задаете давление на входе потока в трубопровод, то вводить в этом случае элемент резервуар не следует, так как уровень жидкости уже учтен в заданной величине давления.

Если необходимо смоделировать "проточный" резервуар (или другой аналогичный аппарат), то прежде всего нужно понять, происходит ли разрыв потока в этом аппарате/резервуаре:

• • если происходит (то есть, струя потока поступает в аппарат над уровнем жидкости в нем), то схему в данном месте следует "разорвать" - точки входа потока в аппарат и выхода потока из него смоделировать как различные узлы трубопровода (с разными номерами), указав для них одинаковые значения давления (равные давлению в свободной зоне аппарата) и смоделировав перед узлом входа потока в аппарат выход из трубы, а в узле выхода потока из аппарата в трубопровод - резервуар с соответствующим уровнем жидкости;

  • если же разрыва потока в аппарате не происходит (то есть, поток поступает в аппарат под уровнем жидкости), то данный аппарат следует моделировать не как резервуар, а как последовательность выхода из трубы (моделирующего выход потока из трубы в аппарат), подъема/опуска (моделирующего "столб жидкости" между центром входного и выходного патрубка аппарата) и входа в трубу (моделирующего вход потока из аппарата в трубопровод после него).
