Подъем/опуск

Для добавления подъема/опуска нажмите кнопку Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент подъем/опуск используется для моделирования гидростатической составляющей перепада давлений ("столба жидкости") на каких-либо элементах трубопроводной системы. К примеру, его применяют при задании арматуры (или других устройств) с несоосными патрубками - когда вход и выход потока из элемента находятся на разных высотах. В этом случае данную разницу высот можно учесть в расчете, задав подъем/опуск.

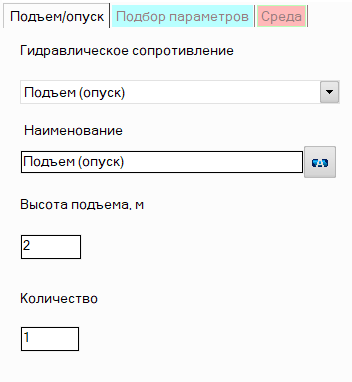

После добавления подъема/опуска в Окне параметров объекта отобразятся его характеристики:

• наименование - по умолчанию при вводе нового участка его наименование совпадает с типом, однако при необходимости его можно поменять в данном поле. Укажите такое наименование, которое вы бы хотели видеть для данного участка в отчетах с результатами расчета. Для отображения наименования участка на схеме нажмите соответствующую кнопку справа от его наименования;

• высота подъема - в это поле необходимо ввести разницу высот, которую необходимо смоделировать. Положительная величина соответствует подъему, отрицательная - спуску;

• количество - данный параметр для подъемов/опусков, как правило, не используется. Его используют для других элементов трубопровода (к примеру, для арматуры или отводов) при моделировании нескольких одинаковых элементов. В этом случае можно ввести количество данных элементов в это поле и при расчете гидравлические сопротивления на данном элементе будут умножаться на указанную величину. Для подъемов/опусков же задавать "N подъемов/опусков по M метров" не имеет смысла, так как для него можно просто указать общую высоту подъема/опуска N*M.

Обратите внимание, что с гидравлической точки зрения подъем/опуск рассматривается исключительно как гидростатический перепад высот, не имеющий при этом "длины". Поэтому данный элемент не рекомендуется использовать для моделирования вертикальных и наклонных участков труб, так как на данных трубах помимо гидростатических потерь будут также возникать потери на трение, которые при задании подъема/опуска учитываться не будут.
