Выход из трубы

Для добавления выхода из трубы нажмите кнопку Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент выход из трубы используется для моделирования резкого торможения потока при его поступлении из области с относительно малым сечением (из трубы) в область с бесконечно большим сечением (к примеру, истечение продукта в атмосферу или его подача в аппарат, резервуар или аналогичный объект "больших" по сравнению с трубой размеров). По сути он представляет собой предельный случай внезапного расширения потока (когда расширение происходит от конечно малой величины до бесконечно большой).

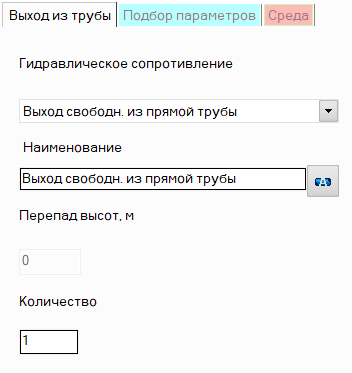

После добавления выхода из трубы в Окне параметров объекта отобразятся его характеристики:

• тип сопротивления - выход из трубы бывает только "одного типа", поэтому задавать его не нужно;

• наименование - по умолчанию наименование любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;

• количество - данный параметр для выхода из трубы, как правило, не используется. Его используют для других элементов трубопровода (к примеру, для арматуры или отводов) при моделировании нескольких одинаковых элементов. В этом случае можно ввести количество данных элементов в это поле и при расчете гидравлические сопротивления и теплопотери на данном элементе будут умножаться на указанную величину. Поскольку в одной ветви трубопровода вряд ли будет несколько выходов из трубы, для него данная опция практического интереса не представляет.

Обратите внимание, что с гидравлической точки зрения выход из трубы рассматривается как "точечное" (или "сосредоточенное") сопротивление, не имеющее длины.
