Переход
Для добавления перехода нажмите кнопку Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.
Элемент переход используется для моделирования сопротивления при сужении/расширении потока, а также потерь на трение и гидростатических потерь на переходе, если он плавный.

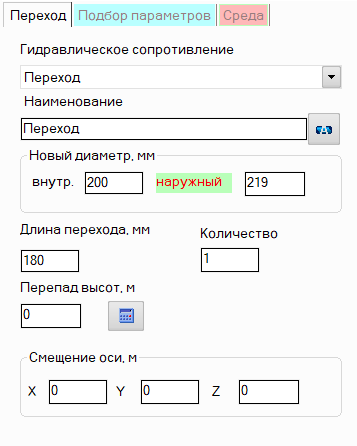

После добавления перехода в Окне параметров объекта отобразятся его характеристики:
тип сопротивления/размеры - здесь нужно выбрать тип перехода (плавный или внезапный) и ввести его геометрические характеристики:
|
Переход (конфузор или диффузор) |
Для данного типа перехода необходимо указать значение нового внутреннего и наружного диаметра (после перехода) и его длину. Если длина не задана, программа принимает ее равной длине стандартного перехода по ГОСТ 17378-2001 (исполнение 2), ОСТ 36-44-81 (формованные переходы) или ОСТ 36-22-77 в зависимости от диаметров. |
|
Внезапное сужение/расширение |
Для данного типа перехода необходимо указать значение нового внутреннего и наружного диаметра (после перехода). |
Заданные значения нового внутреннего и наружного диаметра перехода (плавного или внезапного) распространяются на все участки ветви после данного перехода до конца ветви или до следующего участка с изменением диаметра (если таковой имеется в этой ветви). Важно понимать, что при вставке и удалении переходов, а также при изменении нового значения диаметра программа не только автоматически скорректирует значения диаметров последующих участков, но и изменит значения радиусов поворотов отводов (находящихся после данного перехода), если они равны стандартному значению 1,5·Dу (1·Dу при Dу >= 500).
наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов переходов) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;
количество - данный параметр для переходов, как правило, не используется. Его используют для других элементов трубопровода (к примеру, для арматуры) при моделировании нескольких одинаковых элементов. В этом случае можно ввести количество данных элементов в это поле и при расчете гидравлические сопротивления и теплопотери на данном элементе будут умножаться на указанную величину. Поскольку в одной ветви трубопровода вряд ли будет несколько одинаковых переходов, для него данная опция практического интереса не представляет;
перепад высот - под перепадом высот на переходе подразумевается расстояние по вертикали между центром выходного и входного сечения перехода (положительная величина соответствует подъему, отрицательная - спуску). Обратите внимание, что задавать перепад высот на переходе вручную необязательно - его можно автоматически рассчитать по заданной ориентации перехода в пространстве (определяемой направлениями участков труб до и после перехода) и его размерам, нажав кнопку "Пересчета по графике" (в форме синего "калькулятора") для данного перехода в Окне параметров или же включив в настройках программы опцию "Пересчитывать геометрические характеристики объектов по графике перед каждым расчетом" (во втором случае перед каждым расчетом программа будет автоматически пересчитывать перепады высот на всех элементах трубопровода, углы отводов и т.д. и прописывать их в исходных данных). Для отображения кнопки "Пересчета по графике" не забудьте включить представление схемы в масштабе и показ изделий в настройках графического отображения схемы (на Панели параметров графики); кроме того, в настройках программы при этом должна быть включена опция "Точная графическая схема при представлении в масштабе";
смещение оси - для эксцентрических переходов можно ввести величину смещения оси по каждой из координатных осей для более точного отображения перехода на схеме и для учета перепада высот на нем (если смещение происходит в вертикальной плоскости).
Внезапное сужение/расширение с гидравлической точки зрения рассматривается как "точечное" (или "сосредоточенное") сопротивление, не имеющее длины, в то время как плавный переход - как "размерное", то есть, имеющее длину, сопротивление.
