Вход в трубу

Для добавления входа в трубу нажмите кнопку Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент вход в трубу используется для моделирования резкого ускорения потока при его поступлении из области с бесконечно большим сечением (к примеру, из аппарата, резервуара или аналогичного объекта "больших" по сравнению с трубой размеров) в область с относительно малым сечением (в трубу). По сути он представляет собой предельный случай внезапного сужения потока (когда сужение происходит от бесконечно большой величины до конечно малой).

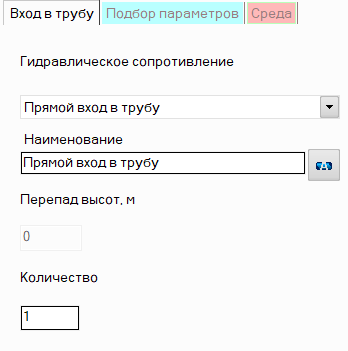

После добавления входа в трубу в Окне параметров объекта отобразятся его характеристики:

• тип сопротивления - здесь нужно указать тип входа в трубу - прямой или под углом (второе используется в случаях, когда патрубок присоединен не перпендикулярно к обечайке сосуда/аппарата, а к примеру, под углом к днищу аппарата). В зависимости от угла входа его гидравлическое сопротивление будет немного разным;

• наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;

• количество - данный параметр для входа в трубу, как правило, не используется. Его используют для других элементов трубопровода (к примеру, для арматуры) при моделировании нескольких одинаковых элементов. В этом случае можно ввести количество данных элементов в это поле и при расчете гидравлические сопротивления и теплопотери на данном элементе будут умножаться на указанную величину. Поскольку в одной ветви трубопровода вряд ли будет несколько входов в трубу, для него данная опция практического интереса не представляет.

Обратите внимание, что с гидравлической точки зрения вход в трубу рассматривается как "точечное" (или "сосредоточенное") сопротивление, не имеющее длины.
