Расчёт трубопроводов на прочность

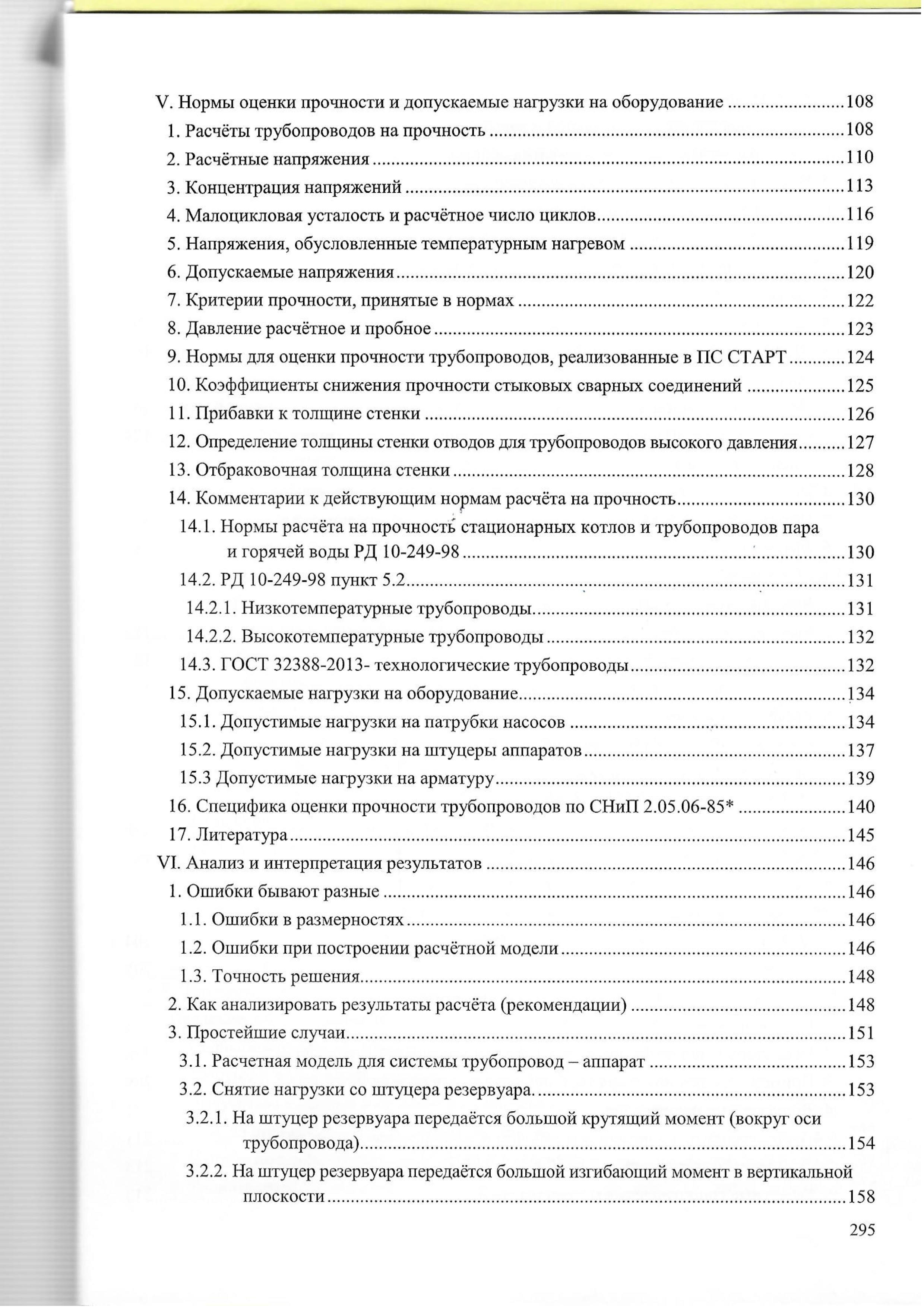

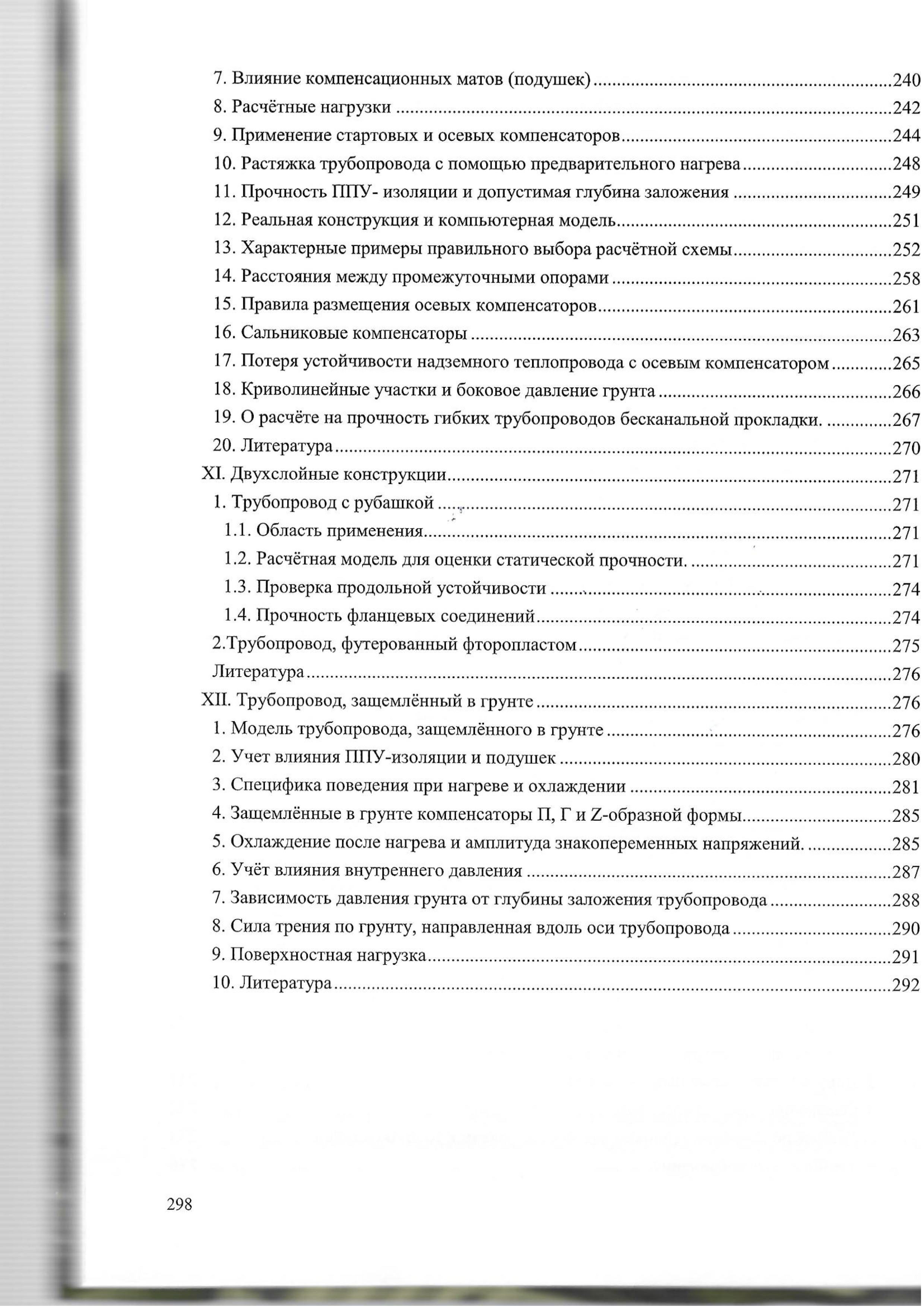

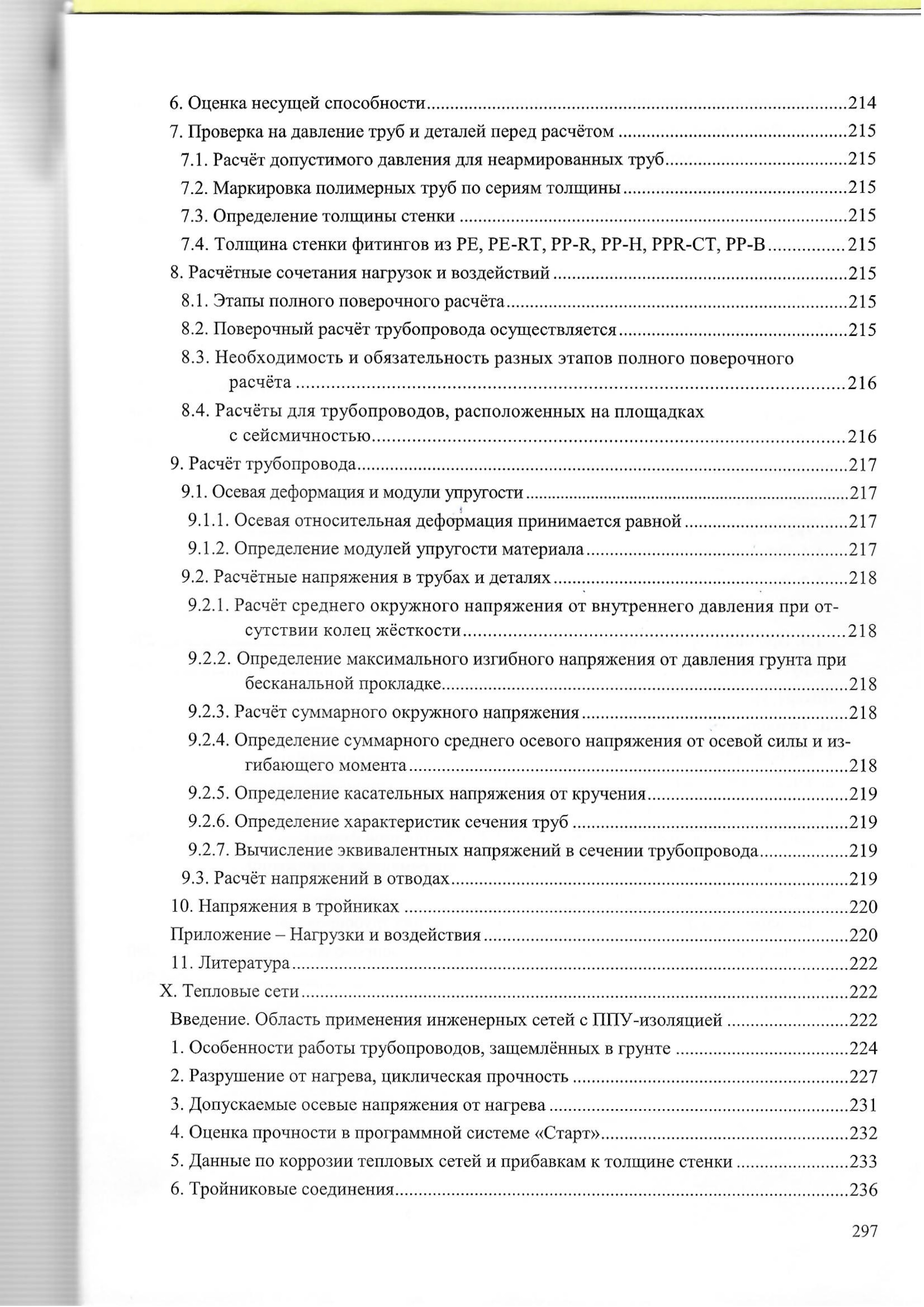

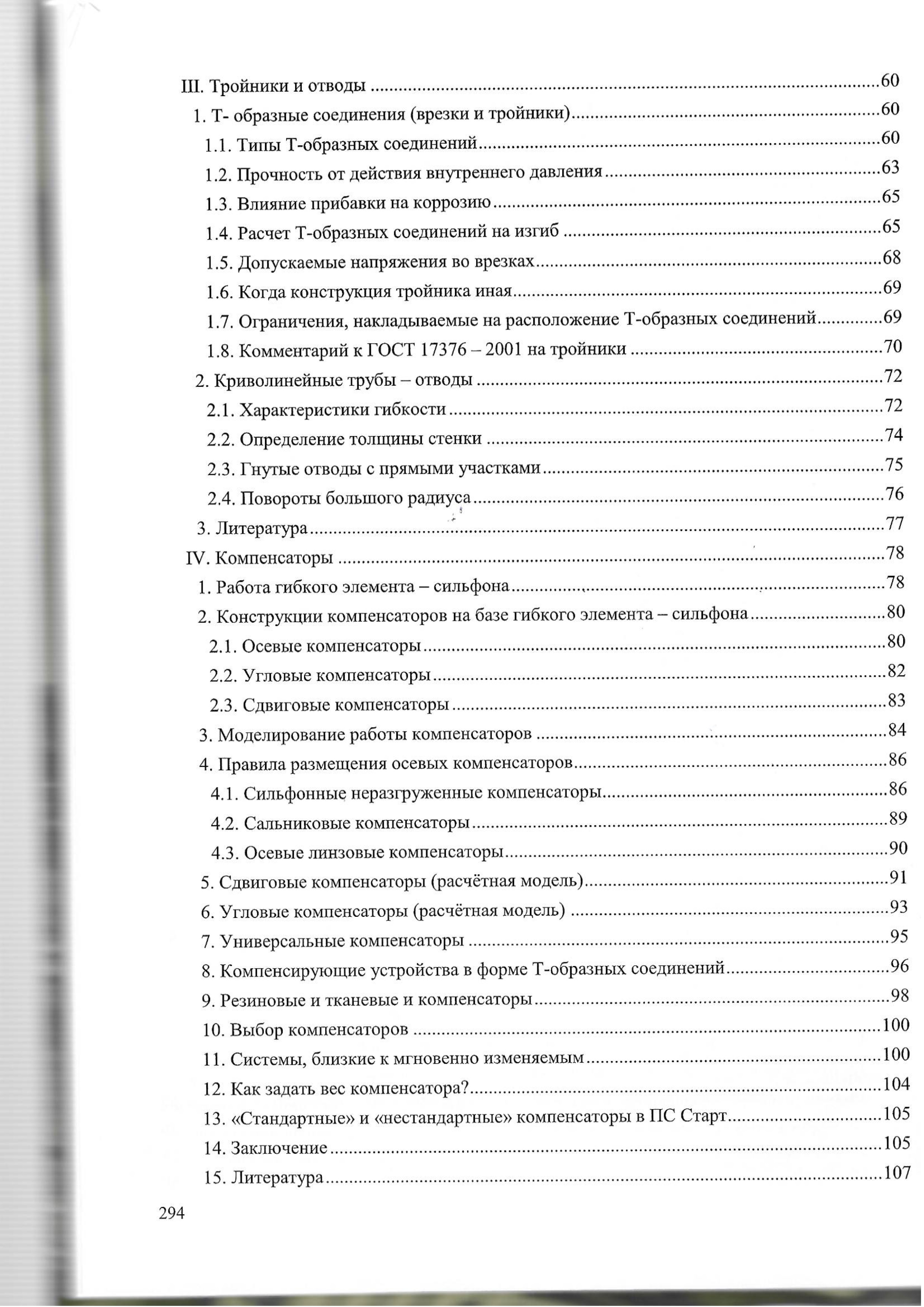

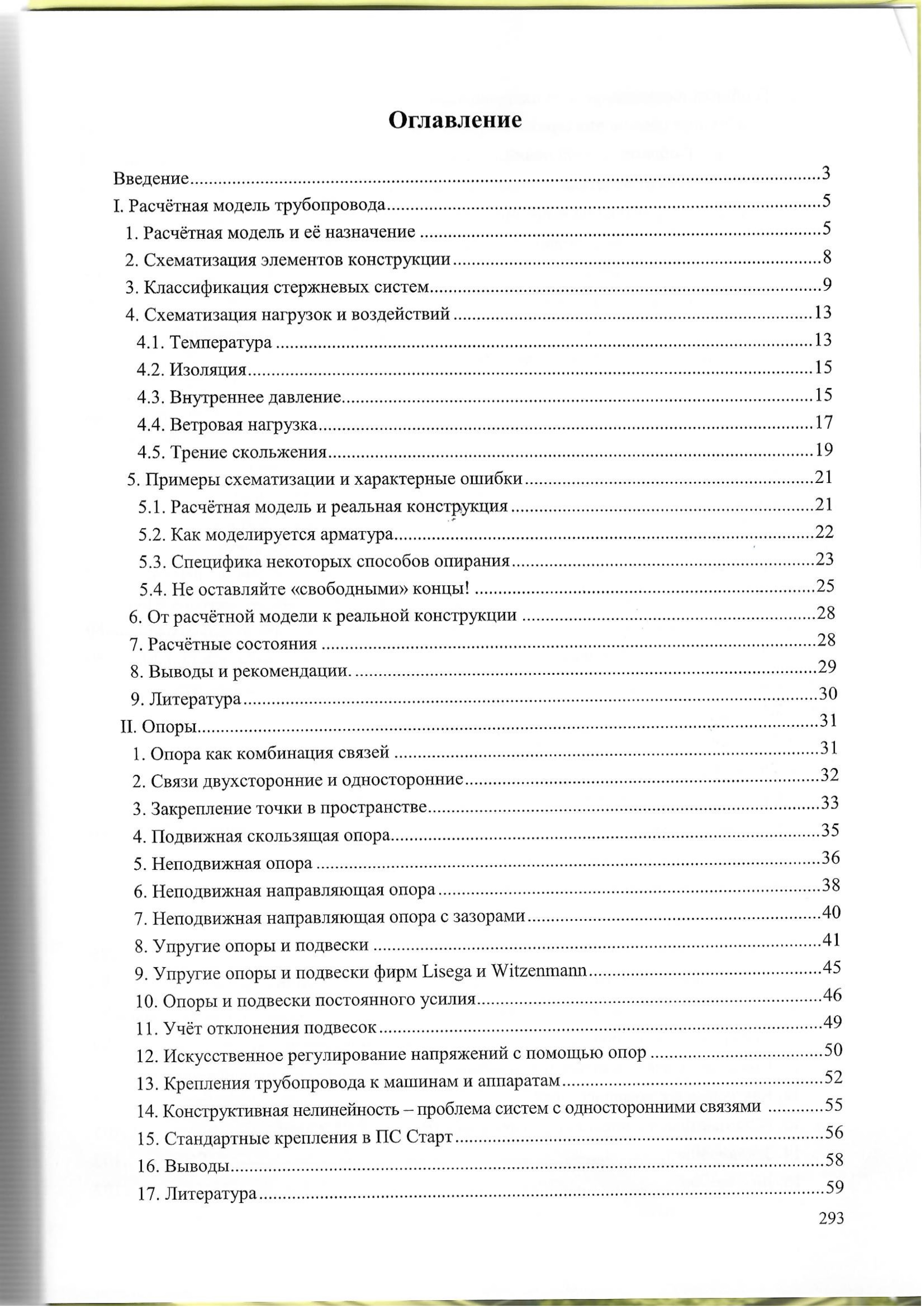

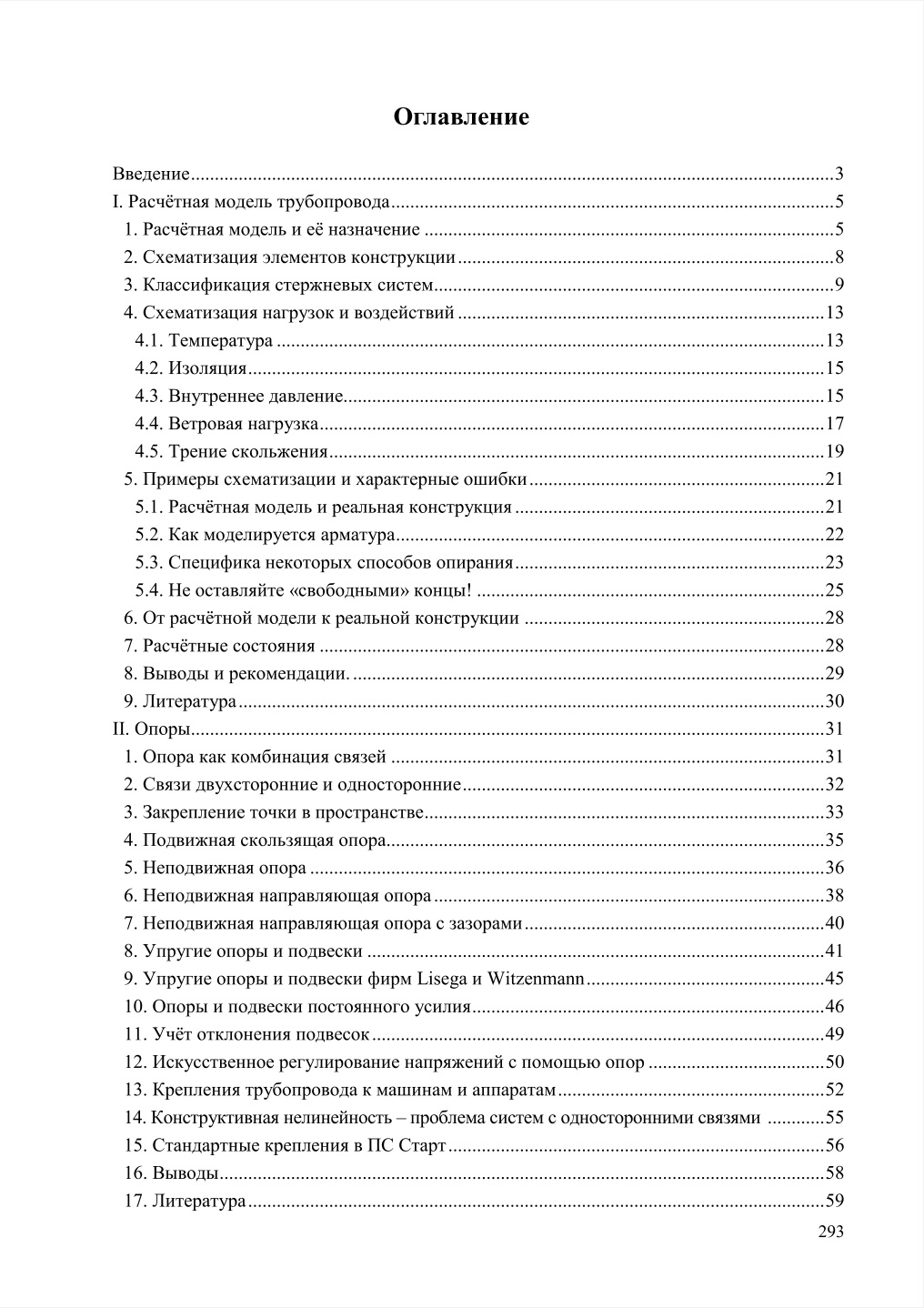

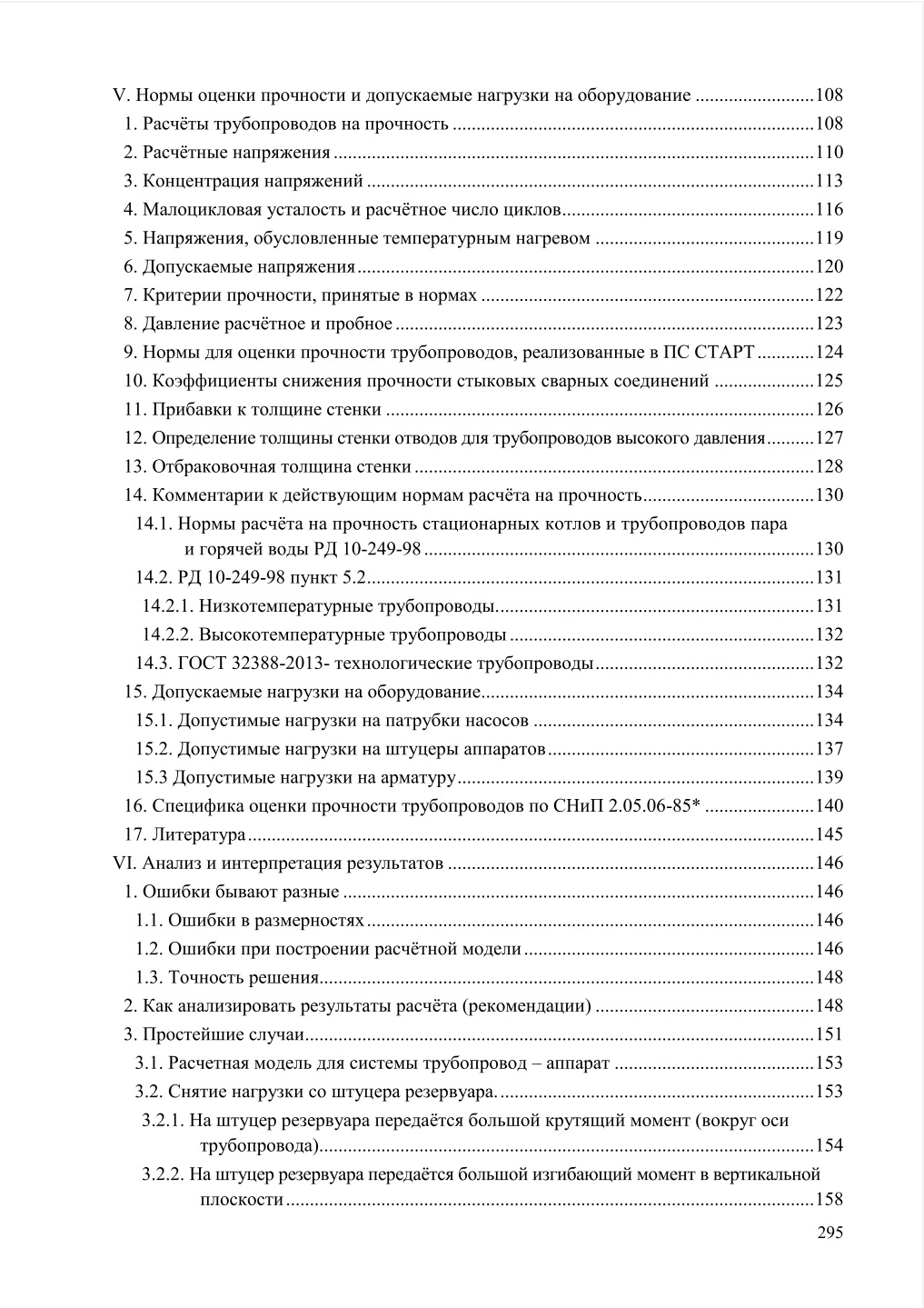

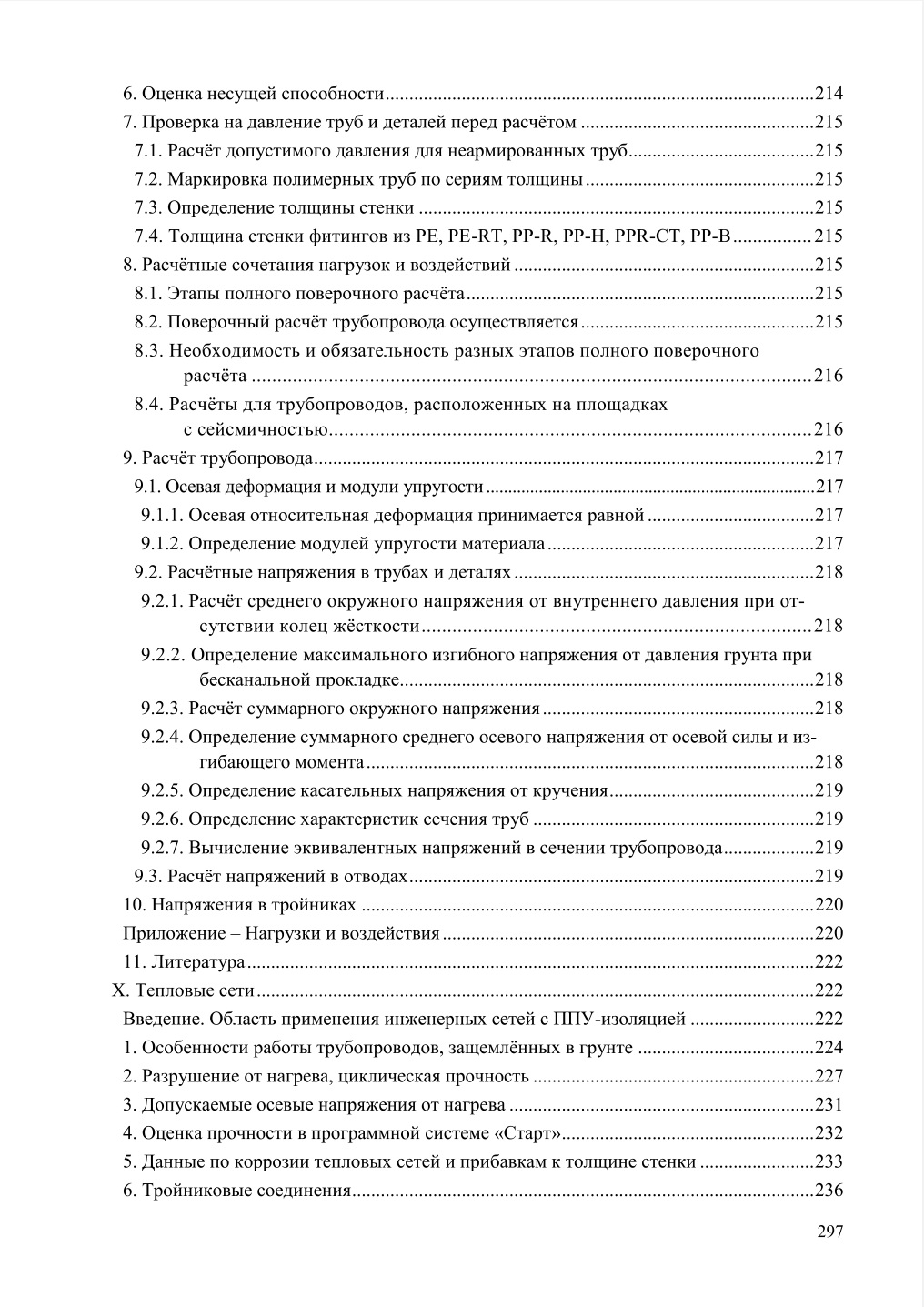

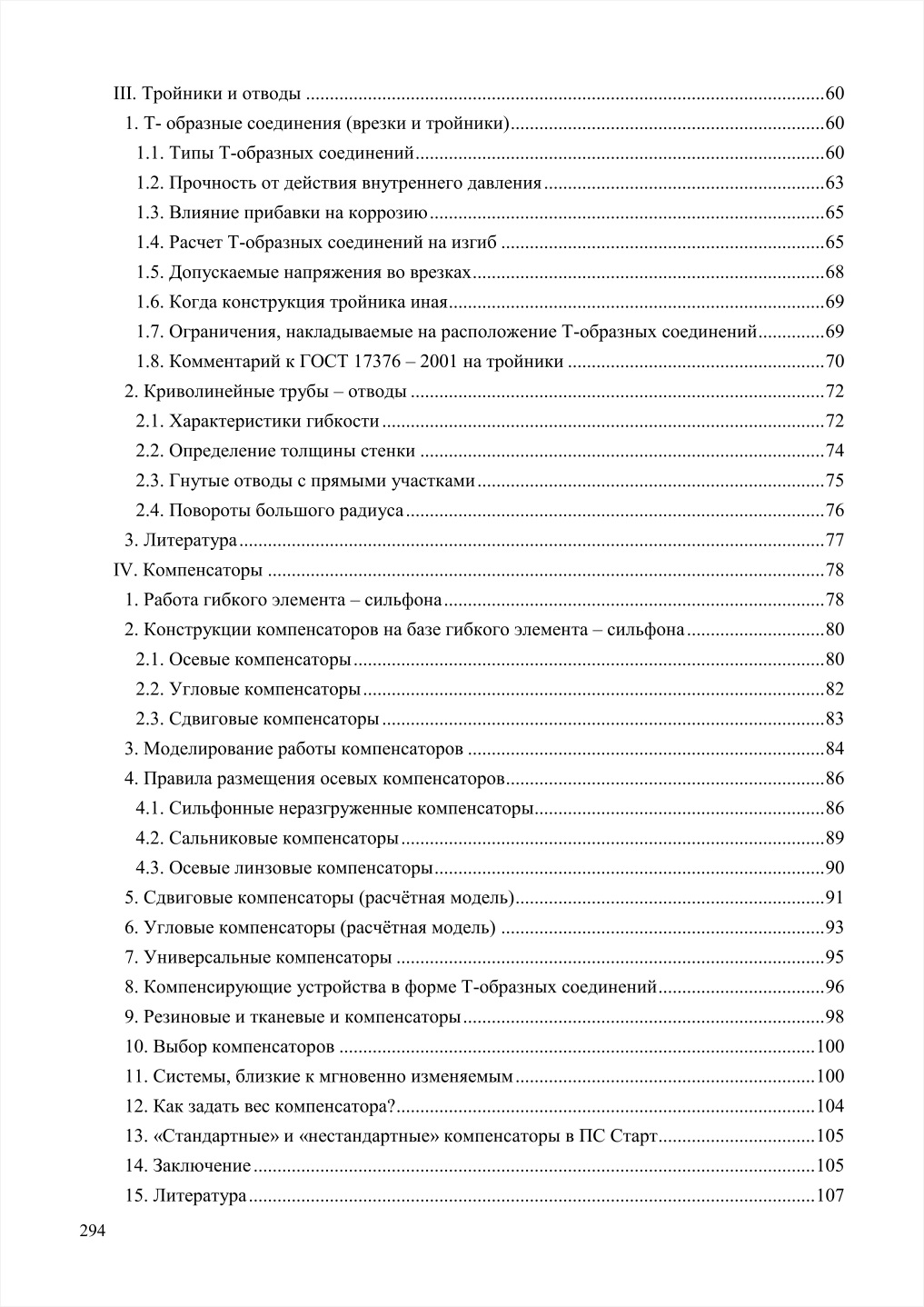

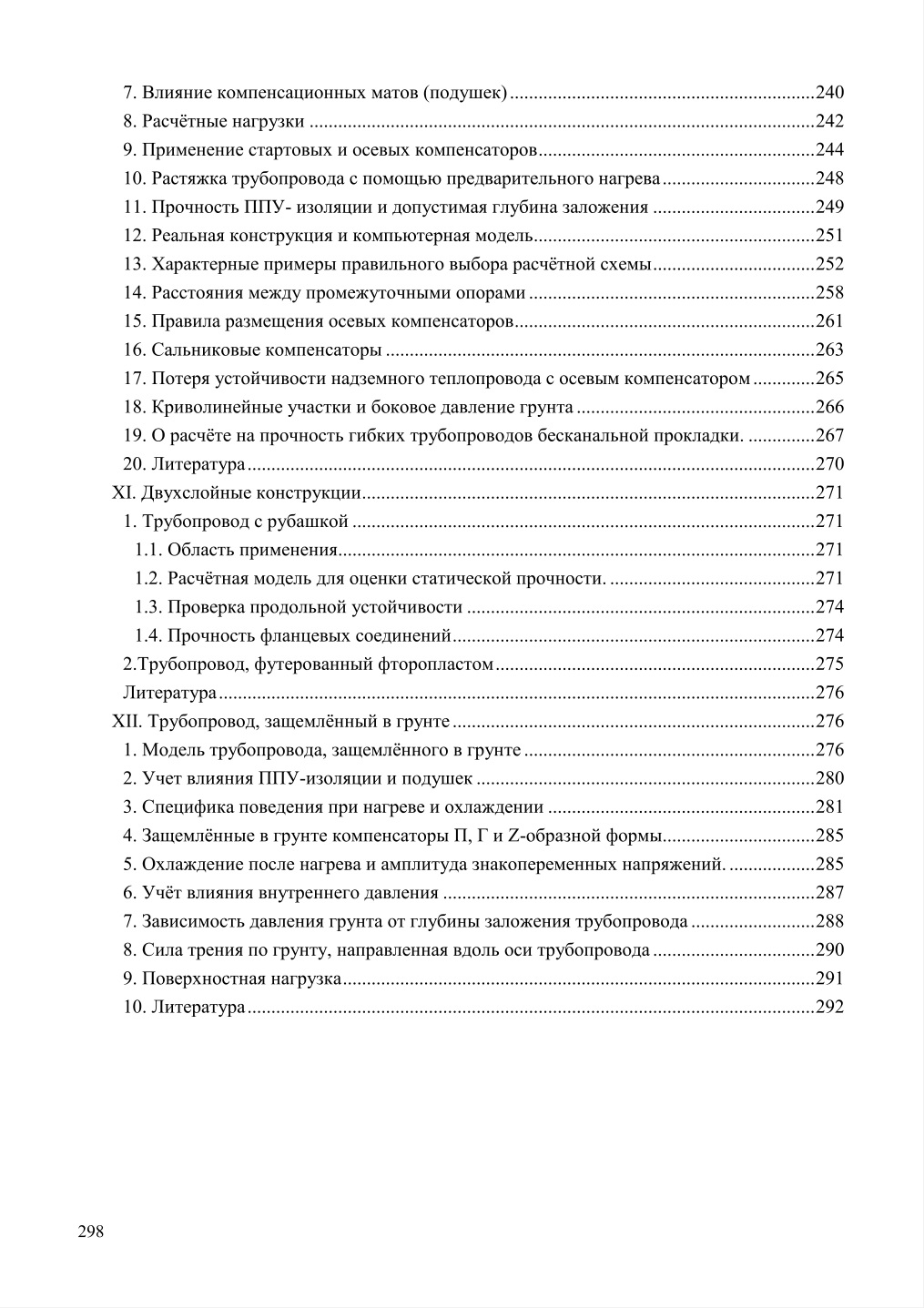

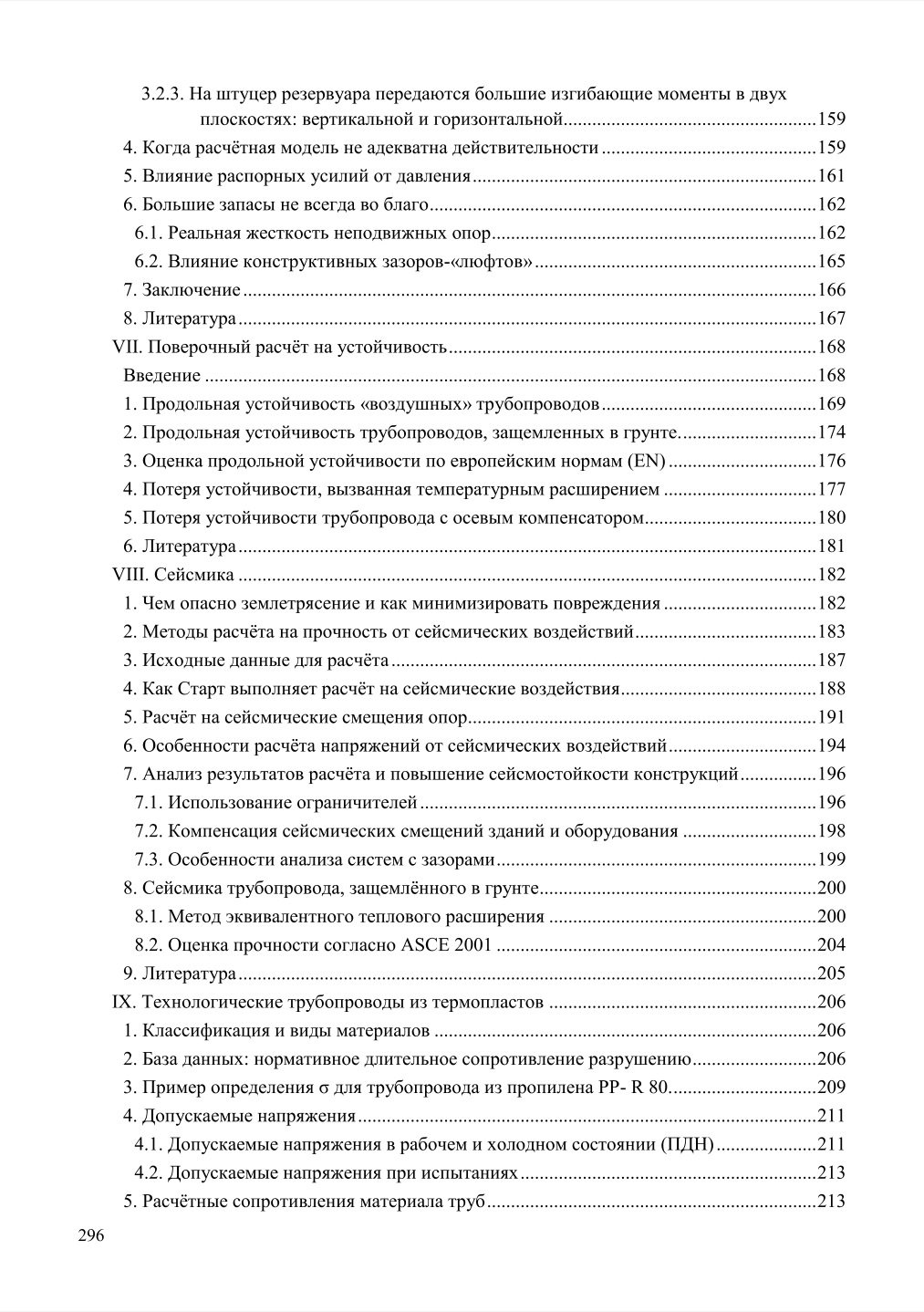

Оглавление Введение I. Расчетная модель трубопровода 1. Расчетная модель и ее назначение 2. Схематизация элементов конструкции 3. Классификация стержневых систем 4. Схематизация нагрузок и воздействий 4.1. Температура 4.2. Изоляция 4.3. Внутреннее давление 4.4. Ветровая нагрузка 4.5. Трение скольжения 5. Примеры схематизации и характерные ошибки 5.1. Расчетная модель и реальная конструкция 5.2. Как моделируется арматура 5.3. Специфика некоторых способов опирания 5.4. Не оставляйте «свободными» концы! 6. От расчетной модели к реальной конструкции 7. Расчетные состояния 8. Выводы и рекомендации. 9. Литература II. Опоры (крепления) 1. Опора как комбинация связей 2. Связи двухсторонние и односторонние 3. Закрепление точки в пространстве 4. Подвижная скользящая опора 5. Неподвижная опора 6. Неподвижная направляющая опора 7. Неподвижная направляющая опора с зазорами 8. Упругие опоры и подвески 9. Упругие опоры и подвески иностранных фирм Lisega и Witzenmann 10. Опоры и подвески постоянного усилия 11. Учет отклонения подвесок 12. Искусственное регулирование напряжений с помощью опор 13. Крепления трубопровода к машинам и аппаратам 14. Конструктивная нелинейность – проблема систем с односторонними связями. 15. Стандартные крепления в ПС Старт 16. Выводы 17. Литература III. Тройники и отводы 1. Т-образные соединения 1.1. Типы Т-образных соединений 1.2. Прочность от действия внутреннего давления 1.3. Влияние прибавки на коррозию 1.4. Расчёт Т-образных соединений на изгиб 1.5. Допускаемые напряжения во врезках 1.6. Когда конструкция тройника иная 1.7. Ограничения, накладываемые на расположение Т-образных соединений 1.8. Комментарий к ГОСТ 17376 - 2001 на тройники 2. Криволинейные трубы - отводы 2.1. Характеристики гибкости 2.2. Определение толщины стенки 2.3. Гнутые отводы с прямыми участками 2.4. Повороты большого радиуса 3. Литература IV. Компенсаторы 1. Работа гибкого элемента – сильфона 2. Конструкции компенсаторов на базе гибкого элемента – сильфона 2.1. Осевые компенсаторы 2.2. Угловые компенсаторы 2.3. Сдвиговые компенсаторы 3. Моделирование работы компенсаторов 4. Правила размещения осевых компенсаторов 4.1. Сильфонные неразгуженные компенсаторы 4.2. Сальниковые компенсаторы 4.3. Осевые линзовые компесаторы 5. Сдвиговые компенсаторы (расчётная модель) 6. Угловые компенсаторы (расчётная модель) 7. Универсальные компенсаторы 8. Компенсирующие устройства в форме Т-образных соединений 9. Резиновые и тканевые компенсаторы 10. Выбор компенсаторов 11. Системы, близкие к мгновенно изменяемым 12. Как задать вес компенсатора? 13. «Стандартные» и «нестандартные» компенсаторы в ПС Старт 14. Заключение 15. Литература V. Нормы оценки прочности и допускаемые нагрузки на оборудование 1. Расчеты трубопроводов на прочность 2. Расчетные напряжения 3. Концентрация напряжений 4. Малоцикловая усталость и расчетное число циклов 5. Напряжения, обусловленные температурным нагревом 6. Допускаемые напряжения 7. Критерии прочности, принятые в нормах 8. Давление расчетное и пробное 9. Нормы для оценки прочности трубопроводов, реализованные в ПС Старт 10. Коэффициенты снижения прочности стыковых сварных соединений 11. Прибавки к толщине стенки 12. Определение толщины стенки отводов для трубопроводов высокого давления 13. Отбраковочная толщина стенки 14. Комментарии к действующим нормам расчета на прочность 14.1. Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98 14.2. РД 10-249-98 пункт 5.2 14.2.1. Низкотемпературные трубопроводы 14.2.2. Высокотемпературные трубопроводы 14.3. ГОСТ 32388-2013 - технологические трубовпроводы 15. Допускаемые нагрузки на оборудование 15.1. Допустимые нагрузки на патрубки насосов 15.2. Допустимые нагрузки на штуцеры аппаратов 15.3 Допустимые нагрузки на арматуру 16. Специфика оценки прочности трубопроводов по СНиП 2.05.06-85* 17. Литература VI. Анализ и интерпретация результатов 1. Ошибки бывают разные 1.1. Ошибки в размерностях 1.2. Ошибки при построении расчетной модели 1.3. Точность решения 2. Как анализировать результаты расчёта (рекомендации) 3. Простейшие случаи 3.1. Расчетная модель для системы трубопровод – аппарат 3.2. Снятие нагрузки со штуцера резервуара 3.2.1. На штуцер резервуара передаётся большой крутящий момент (вокруг оси трубопровода) 3.2.2. На штуцер аппарата передаётся большой изгибащий момент в вертикальной плоскости 3.2.3. На штуцер резервуара передаются большие изгибающие моменты в двух плоскостях: вертикальной и горизонтальной 4. Когда расчетная модель не адекватна действительности 5. Влияние распорных усилий от давления 6. Большие запасы не всегда во благо 6.1. Реальная жесткость неподвижных опор 6.2. Влияние конструктивных зазоров-«люфтов» 7. Заключение 8. Литература VII. Поверочный расёт на устойчивость 1. Продольная устойчивость «воздушных» трубопроводов 2. Продольная устойчивость трубопроводов, защемлённых в грунте 3. Оценка устойчивости по европейским нормам (EN) 4. Потеря устойчивости, вызванная температурным расширением 5. Потрея устойчивости трубопровода с осевым компенсатором 6. Литература VIII. Сейсмика 1. Чем опасно землетрясение и как минимизировать повреждения 2. Методы расчета на прочность от сейсмических воздействий 3. Исходные данные для расчета 4. Как Старт выполняет расчет на сейсмические воздействия 5. Расчет на сейсмические смещения опор 6. Особенности расчета напряжений от сейсмических воздействий 7. Анализ результатов расчета и повышение сейсмостойкости конструкций 7.1. Использование ограничителей 7.2. Компенсация сейсмических смещений зданий и оборудования 7.3.Особенности анализа систем с зазорам 8. Сейсмика трубопровода, защемлённого в грунте 8.1. Метод эквивалентного теплового расширения 8.2. Оценка прочности согласно ASCE 2001 9. Литература IX. Технологические трубопроводы из термпластов 1. Классификация и виды материалов 2. База данных: нормативное длительное сопротивление разрушено 3. Пример определения б для трубопроводов из пропилена PP-R 80 4. Допускаемые напряжения 4.1. Допускаемые напряжения в рабочем и холожном состоянии (ПДН) 4.2. Допускаемые напряжения при испытаниях 5. Расчётные сопротивления материала труб 6. Оценка несущей способности 7. Проверка на давление труб и деталей расчётом 7.1. Расчёт допустимого давления для неармированных труб 7.2. Маркировка полимерных труб по сериям толщины 7.3. Определение толщины стенки 7.4. Толщина стенки фитингов из PE, PE-RT, PP-R, PP-H, PPR-CT, PP-B 8. Расчётные сочетания нагрузок и воздействий 8.1. Этапы полного поверочного расчёта 8.2. Поверочный расчёт трубопровода осуществляется 8.3. Необходимость и обязательность разных этапов полного поверочного расчёта 8.4. Расчёты для трубопроводов, расположенных на площадках с сейсмичностью 9. Расчёт трубопровода 9.1. Осевая деформация и модули упругости 9.1.1. Осевая относительная деформация принимается равной 9.1.2. Определение модулей упругости материалал 9.2. Расчётные напряжения в трубах и деталях 9.2.1. Расчёт среднего окружного напряжения от внутреннего давления при отсутствии колец жёсткости 9.2.2. Определение максимального изгибного напряжения от давления грунта при бесканальной прокладке 9.2.3. Расчёт суммарного окружного напряжения 9.2.4. Определение суммарного среднего осевого напряжения от осевой силы и изгибающего момента 9.2.5. Определение касательных напряжений от кручения 9.2.6. Определение характеристик сечения труб 9.2.7. Вычисление эквивалентных напряжений в сечении трубопровода 9.3. Расчёт напряжений в отводах 10. Напряжения в тройниках Приложение - Нагружки и воздействия 11. Литература X. Тепловые сети Введение. Область применения инженерных сетей с ППУ-изоляцией 1. Особенности работы трубопроводов, защемлённых в грунте 2. Разрушение от нагрева, циклическая прочность 3. Допускаемые осевые напряжения от нагрева 4. Оценка прочности в программной системе «Старт» 5. Данные по коррозии тепловых сетей и прибавкам к толщине стенки. 6. Тройниковые соединения 7. Влияние компенсационных матов (подушек) 8. Расчетные нагрузки 9. Применение стартовых и осевых компенсаторов 10. Растяжка трубопровода с помощью предварительного нагрева 11. Прочность ППУ-изоляции и допустимая глубина заложения 12. Реальная конструкция и компьютерная модель 13. Характерные примеры правильного выбора расчётной схемы 14. Расстояния между промежуточными опорами 15. Правила размещения осевых компенсаторов 16. Сальниковые компенсаторы 17. Потеря устойчивости надземного теплопровода с осевым компенсатором 18. Криволинейные участки и боковое давление грунта 19. О расчете на прочность гибких трубопроводов бесканальной прокладки 20. Литература XI. Двухслойные конструкции 1. Трубопровод с рубашкой 1.1. Область применения 1.2. Расчётная модуль для оценки статической прочности 1.3. Проверка продольной устойчивости 1.4. Прочность фланцевых соединений 2. Трубопровод, футерованный фторопластом Литература XII. Трубопровод, защемлённый в грунте 1. Модель трубопровода, защемлённого в грунте 2. Учет влияния ППУ-изоляции и подушек 3. Специфика поведения при нагреве и охлаждении 4. Защемлённые в грунте компенсаторы П, Г и Z-образной формы 5. Охлаждение после нагрев и амплитуда знакопеременных напряжений 6. Сила трения по грунту, направленная вдоль оси трубопровода 7. Зависимости давления грунта от глубины заложения трубопровода 8. Сила трения по грунту, направленная вдоль оси трубопровода 9. Поверхностная нагрузка 10. Литература

Автор: В.Я. Магалиф

Объем: 300 стр.

Жанры: Монографии, Отдельные виды строительства, Проектирование в строительстве, Технология строительного производства

Стоимость: 1 575 р. (НДС 5% включен)

Описание книги

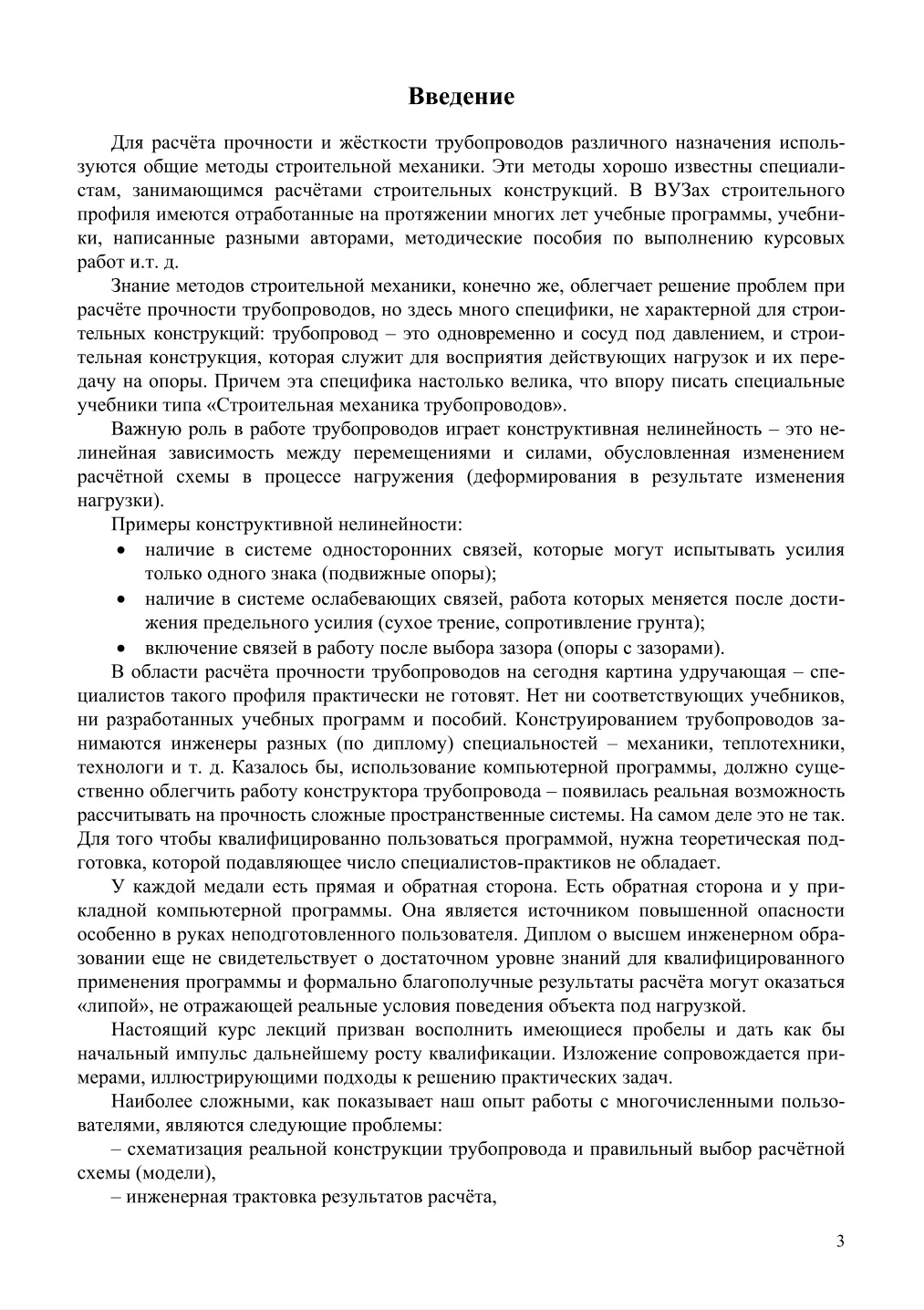

Основу настоящего издания составили лекции по теоретическим основам расчета трубопроводов на прочность, которые в течение ряда лет читались на курсах повышения квалификации для пользователей программной системы СТАРТ-Проф. Содержание лекций постоянно менялось по результатам общения с многочисленными пользователями. И в то же время оно наложило свой отпечаток на способ подачи материала: стремление к максимальной простоте без глубокого «погружения в теорию».

Рассмотрены вопросы построения расчетных моделей трубопроводов, инженерной трактовки результатов расчета, рекомендуемые способы снижения расчетных усилий и напряжений.

Лекционная подача материала привела к повторениям, поскольку автор стремился к наиболее полному раскрытию каждой отдельно выделенной темы, по возможности избегая перекрестных ссылок.

Книга предназначена для инженерно-технических работников, занимающихся проектированием, строительством и эксплуатацией трубопроводов различного назначения.

Характеристики

  • Возрастное ограничение: 0+
  • Дата написания: 2025 г.
  • Объем: 300 стр.
  • ISBN: 978-5-00240-105-5
  • Общее кол-во страниц: 300
  • Размер страницы: 210 x 297 мм
