3.84. Связь

Компонент позволяет жестко связать на уровне балочной конечно-элементной модели две концевые точки аппарата, визуально сформировав прямолинейный участок  заданного сечения.

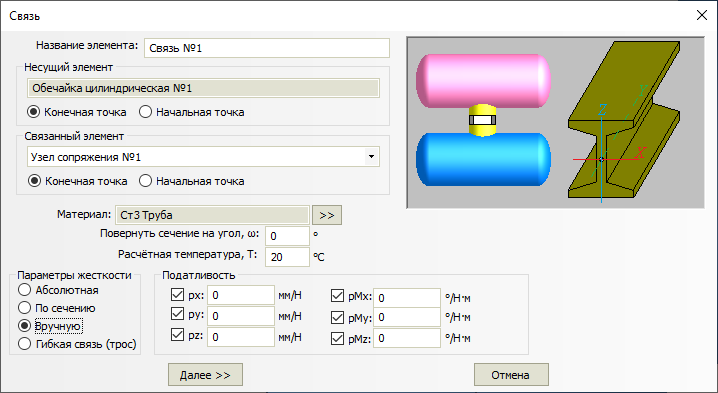

Рис. 3.215 Связь

Компонент присоединяется к концевой точке обечайки, штуцера, к площадке присоединения, к седловой опоре, к узлу сопряжения.

Другую концевую точку необходимо выбрать из списка доступных связанных элементов.

Вес материала для данного элемента учитывается по заданному сечению и прикладывается как распределенная весовая нагрузка. Визуально связь  отображается с заданным сечением (если оно указано), а ее жесткость задается опцией “Параметры жесткости”:

·        Абсолютная – формируется абсолютно жесткая связь;

·        По сечению – параметры жесткости рассчитываются для балочного элемента заданного сечения и длины;

·        Вручную – компоненты жесткости необходимо ввести;

·        Гибкая связь (трос) – необходимо задать параметры жесткости и предварительное натяжение троса. Связь с такой опцией исключается (перестаёт работать) при получении сжимающей нагрузки в процессе решения.
