ПАССАТ → Работа с программой → Задание исходных данных → Седловая опора
Рис. 1. Седловая опора
Седловая опора может быть присоединена к любой цилиндрической обечайке или коническому переходу корпуса горизонтального аппарата. Её расположение и геометрия определяют расчет элементов сосуда от воздействия опорных нагрузок. Количество опор должно быть не менее двух.

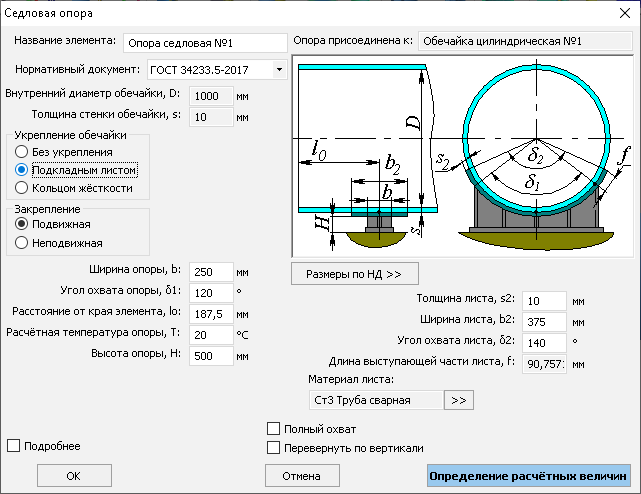

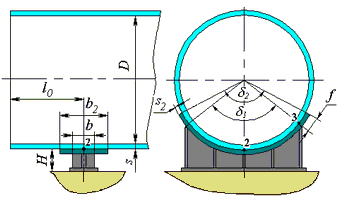

Рис. 2. Седловая опора с подкладным листом |

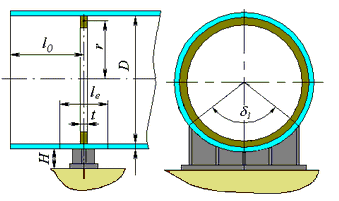

Рис. 3. Седловая опора с кольцом укрепления |
Название, нормативный документ и геометрия седловой опоры задаются по аналогии с цилиндрической обечайкой.
Седловая опора может быть как без укреплений, так и подкрепленная подкладным листом или кольцом жесткости.
В случае укрепления кольцом жесткости его тип, расположение и размеры
задаются по аналогии с кольцом
жесткости цилиндрической обечайки. Кольцо учитывается в расчете цилиндрической
обечайки от действия давления. Возможно также учесть наличие распорных

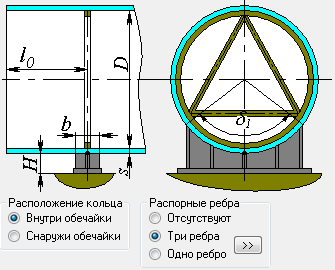

ребер во внутреннем кольце жесткости (Рис. 4). Параметры сечения распорного
ребра задаются при нажатии клавиши
.
Рис. 4 Распорные ребра внутри кольца опоры
Опция “Полный охват” влияет на визуальное отображение опоры и позволяет сформировать опору полного охвата, состоящую в модели из двух элементов (во втором элементе должна быть включена опция “Перевернуть по вертикали”).

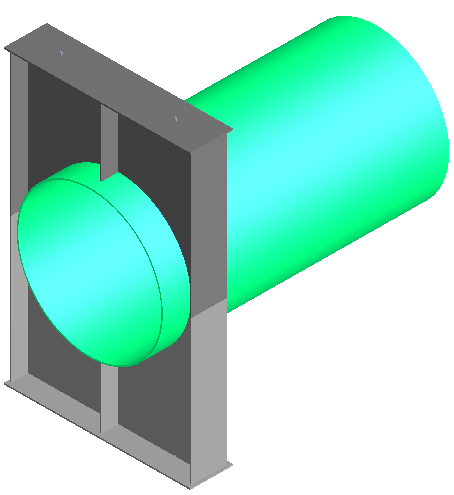

Рис. 5 Опора полного охвата, сформированная из двух элементов
Одна из опор сосуда должна быть задана как неподвижная.
При расчете нагрузок по МКЭ седловая опора представляется в виде двух балочных элементов (Рис. 6):
элемент, показанный красным, соединяет точку закрепления и наружную стенку несущей обечайки. Этот элемент имеет сечение, характерное для исполнения опоры.
элемент, показанный синим, соединяет наружную стенку несущей обечайки с её осевой линией. Этот элемент является жёсткой связью.
Узел, показанный желтым цветом, закрепляется по 5 степеням свободы для неподвижной опоры (Fx, Fy, Fz, My, Mz) или по 4 для подвижной (Fx, Fy, My, Mz). В процессе решения закрепление по Fz для подвижной опоры итерационно моделируется силой трения.

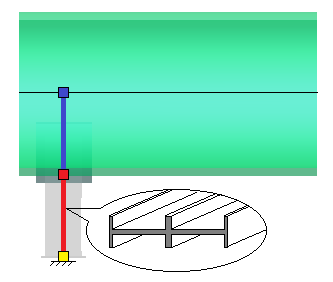

Рис. 6. Моделирование седловой опоры балочными элементами
При необходимости расчета самой опоры (
)
задается одно из стандартных исполнений, материалы и размеры элементов опоры. В списке нормативов предусмотрен вариант “Без расчета” – он позволяет сформировать уточненный вариант опоры без расчета её конструкции (считается только обечайка в месте опирания).
Опция “Перевернуть по горизонтали” визуально переворачивает опору относительно вертикальной плоскости.

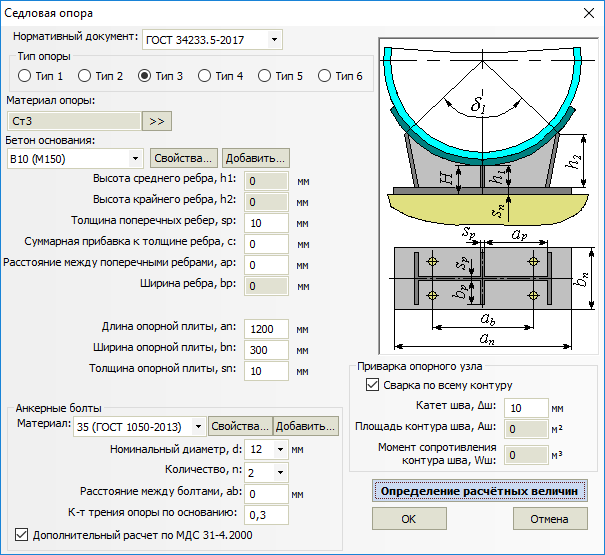

Рис. 7. Параметры конструкции седловой опоры
|
|
|
| Тип 1 | Тип 2 | Тип 3 |
|
|
|
| Тип 4 | Тип 5 | Тип 6 |
|
||
| Тип 7 |

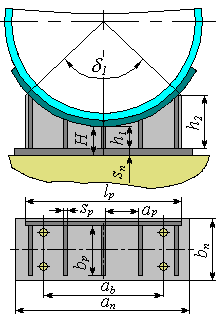

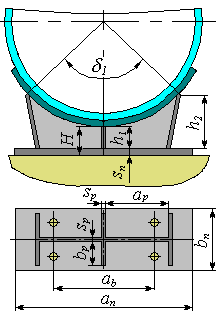

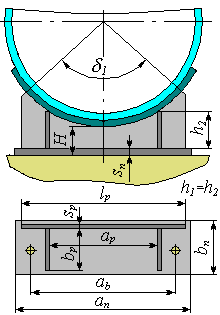

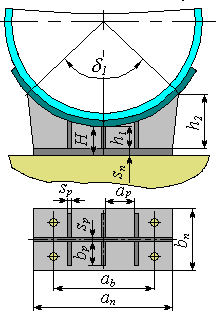

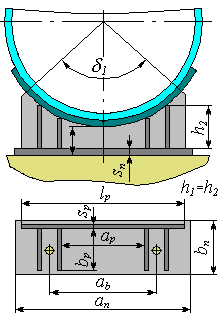

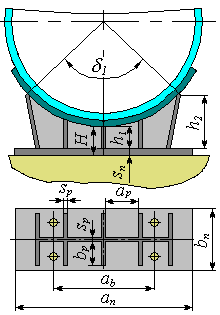

Рис. 8. Варианты исполнения седловой опоры
Опция “Анкерные болты” позволяет задать и рассчитать крепление опоры к фундаменту при внешних воздействиях (весовые, сейсмические, ветровые, температурные нагрузки).
Опция “Приварка опорного узла” позволяет задать параметры сварного шва между вертикальными ребрами опоры и опорной плитой.
Опция “Закрепление в продольной плоскости” позволяет управлять закрепле-нием опоры от момента в плоскости YZ:
Шарнирное – используется для податливых конструкций или подвижных опор, если имеется зазор между опорной плитой и анкерными болтами, или для неподвижных опор, если анкерные болты расположены в один ряд в плоскости XY. Закрепление в плоскости YZ моделируется шарниром, момент в реакциях закрепления не возникает. Такой вариант рекомендован ГОСТ 34233.5 (Рис. 9)
Жесткое – используется для жестких конструкций или неподвижных опор, жестко закрепленных на фундаменте. Закрепление в плоскости YZ моделируется заделкой, корпус обечайки моделируется жестким элементом. Такой вариант даёт самый консервативный результат, возможно значительное завышение нагрузок.
Податливость – используется в случаях, когда возможно оценить общую податливость закрепления (податливость стенки обечайки + податливость фундамента). Закрепление по 6 степеням свободы моделируется пружинами с заданной податливостью (нулевая податливость означает абсолютно жесткое закрепление).

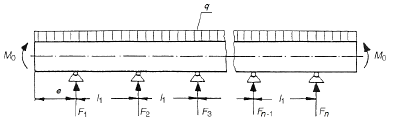

Рис. 9. Расчетная схема горизонтального сосуда по ГОСТ 34233.5
