ПАССАТ → Работа с программой → Задание исходных данных → Смотровое окно на бобышке

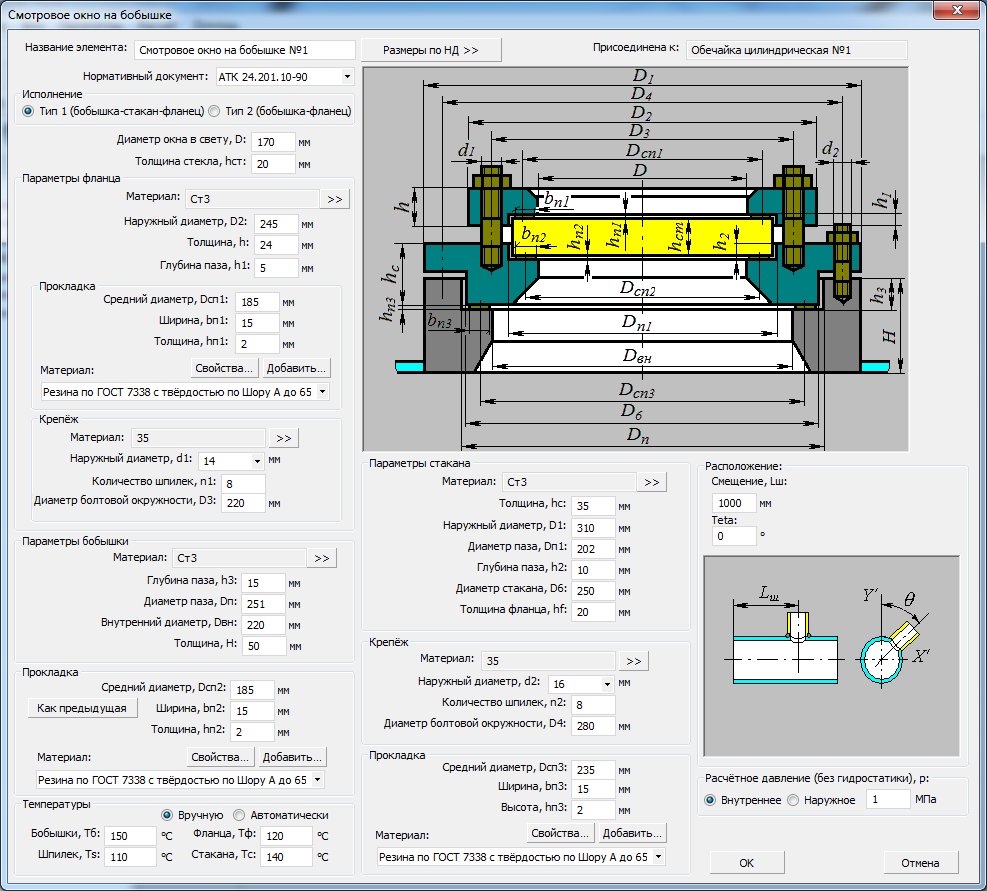

Рис. 1.
Данный компонент может быть присоединенк цилиндрической обечайке или эллиптическому днищу. Возможные варианты конструкции:
|
|

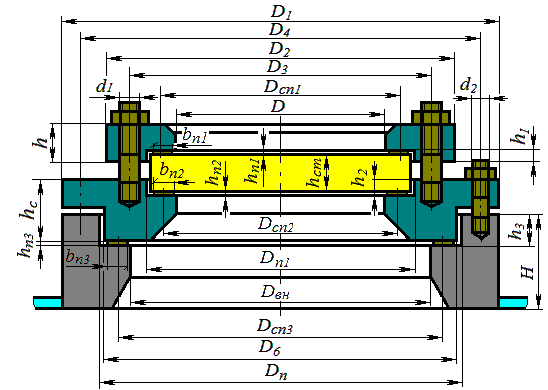

Бобышка-стакан-фланец |

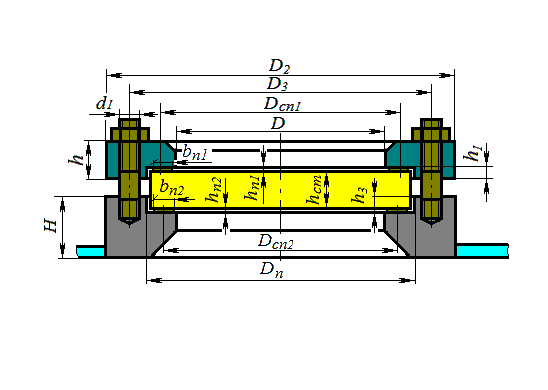

Бобышка-фланец |
Рис. 2.
Задание свойств прокладки, температур, параметров крепежа производится аналогично фланцевому соединению (допускается применение только мягких прокладок).
Задание положения окна на несущем элементе производится аналогично штуцеру.
Кнопка
позволяет
подобрать стандартные варианты компонента из базы данных.

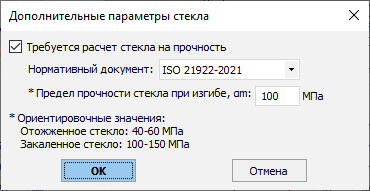

Рис. 3. Дополнительные параметры стекла
При помощи кнопки
возможно задание дополнительных параметров стекла для расчета на прочность.
