3.51. Опора аппарата колонного типа

Рис. 1. Опорная юбка

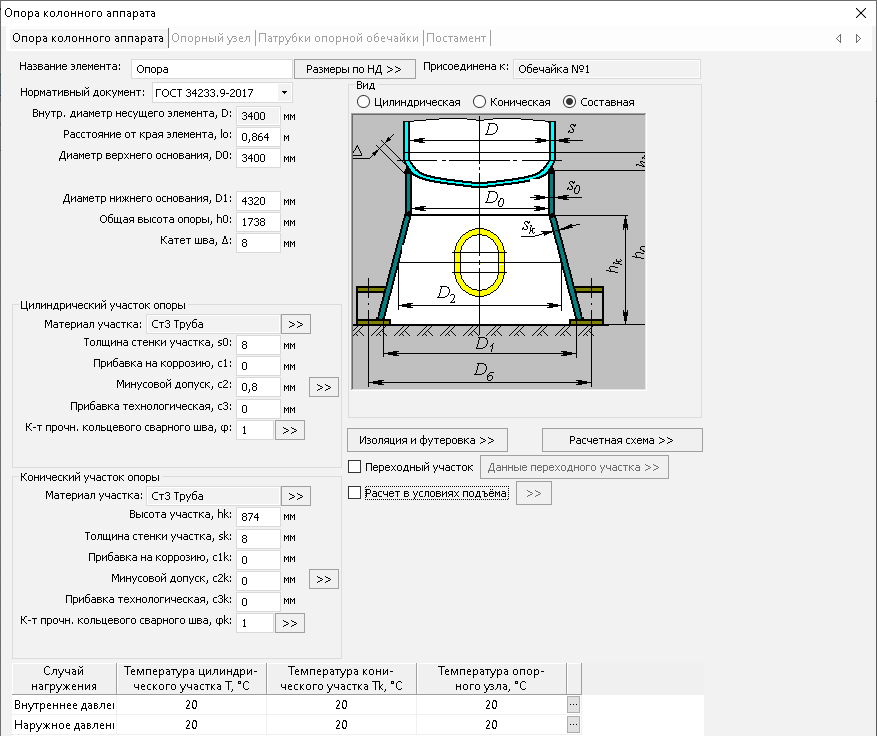

Опора аппарата колонного типа может быть присоединена к нижнему днищу существующей модели, а также к цилиндрической или конической обечайке корпуса. Типы опорных обечаек определяются выбранным нормативом и приведены на Рис. 2.

Рис. 2. Типы опорных юбок

В программе имеется возможность задания переходного участка (забойная обечайка) с материалом, отличным от материала опоры.

Имеется возможность экспресс-оценки температур элементов опоры. Для этого необходимо нажать кнопку […] в таблице случаев нагружения. В появившемся диалоге можно выбрать способ оценки теплового состояния опоры (Рис. 3).

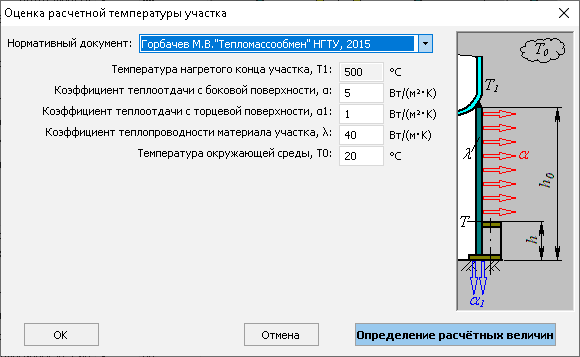

Рис. 3. Оценка температур элементов опоры

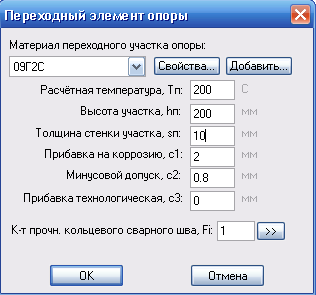

После активизации переходного участка   и нажатия кнопки задаются его размеры и материал.

Рис. 4. Переходный участок

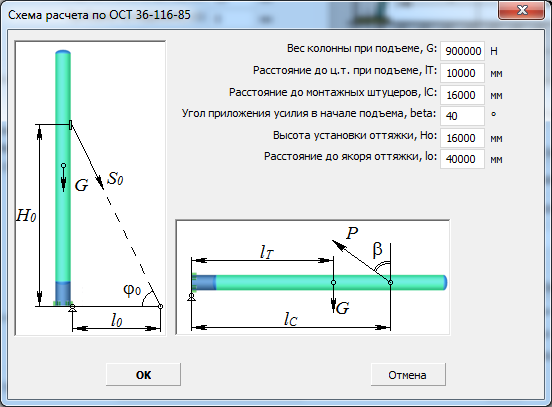

Опция позволяет выполнить расчет опорной обечайки на прочность и устойчивость от нагрузок, возникающих в процессе монтажа колонны, и подобрать дополнительную оснастку. Для этого необходимо задать дополнительные данные (Рис. 5)

Рис. 5. Расчетная схема подъема колонны

После нажатия кнопки задается тип и геометрия опорного узла.

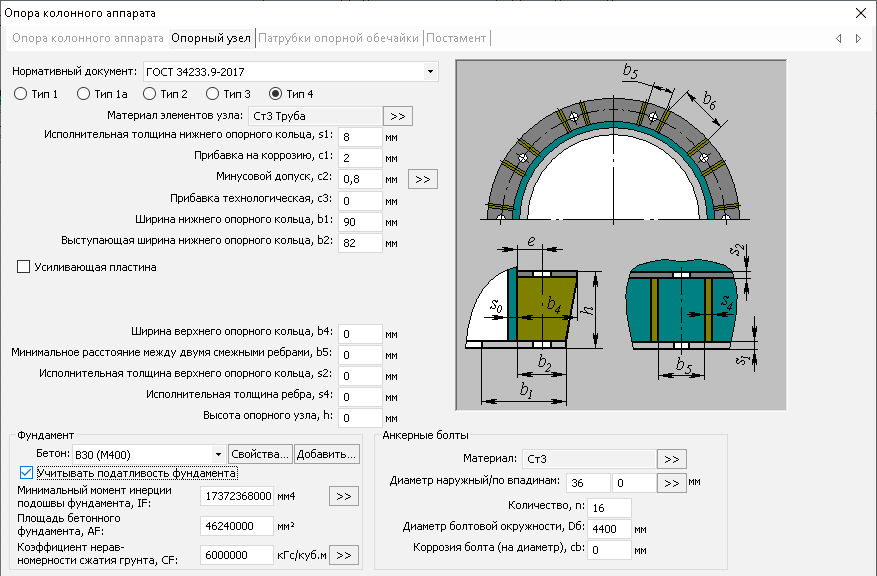

Рис. 6. Опорный узел

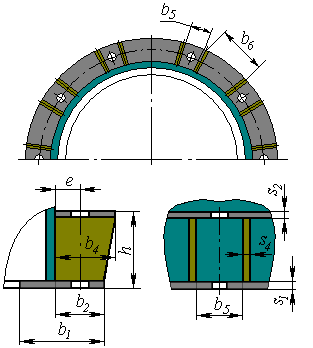

Типы опорных узлов определяются выбранным нормативом и приведены на Рис. 7.

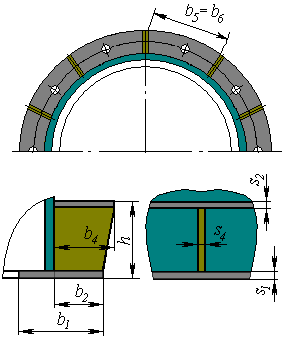

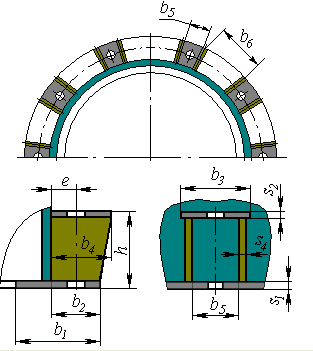

Рис. 7. Варианты исполнения опорного узла

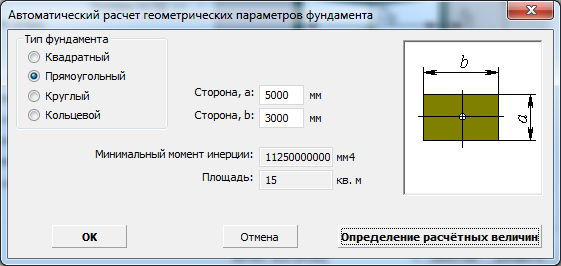

Опция позволяет учесть влияние податливости грунта на период собственных колебаний колонны. При активной галочке необходимо задать площадь и момент инерции подошвы фундамента, а также коэффициент неравномерности сжатия грунта. Для задания геометрических характеристик есть кнопка-помощник, которая позволяет автоматически вычислить параметры типовых фундаментов (Рис. 8)

Рис. 8. Определение геометрических параметров фундамента

При снятой галочке фундамент моделируется как жесткая заделка.

После нажатия кнопки задаются смотровые окна и патрубки опорной обечайки.

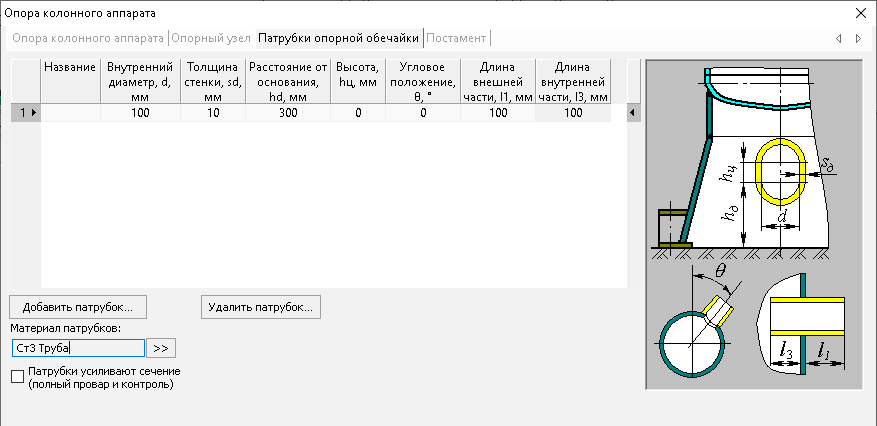

Рис. 9. Патрубки опорной обечайки

С помощью команд возможно задание любого количества патрубков (в том числе вытянутых) с описанием их размеров и расположения. При расчете опорной обечайки программа проверит все сечения и определит сечение с максимальным ослаблением.

Опция “Патрубки усиливают сечение” управляет способом определения характеристик сечения опоры (при включенной опции сечение формируется с учетом стенок патрубков).

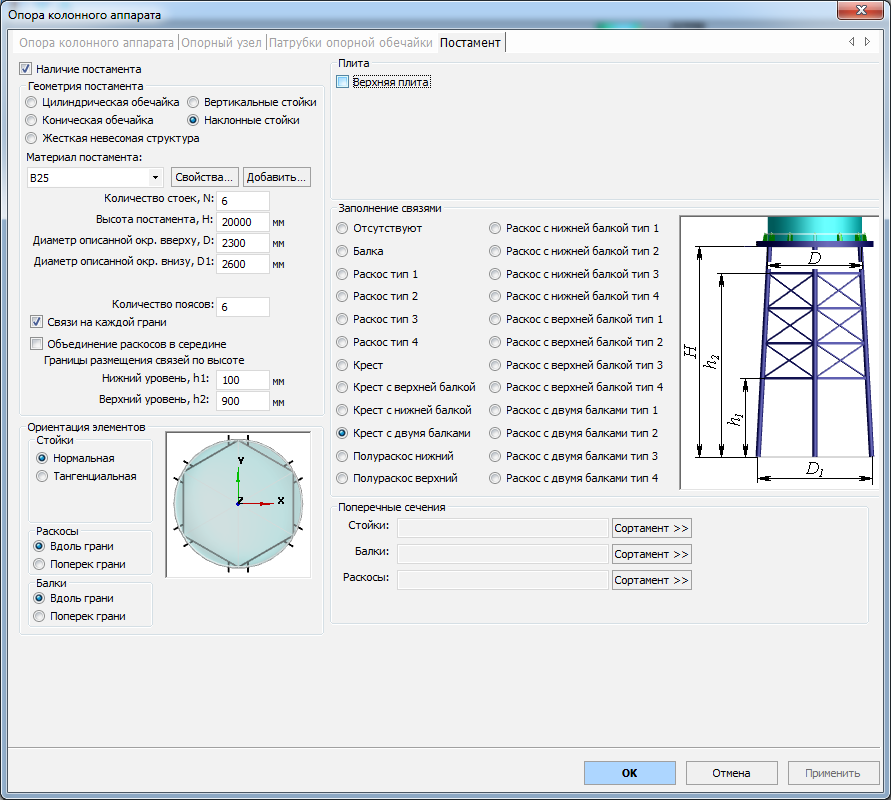

После нажатия кнопки задается постамент при его наличии ().

Рис. 10. Постамент колонного аппарата

Постамент может быть выполнен как в виде цилиндрической или конической обечайки, так и в виде металлоконструкции, основу которой составляют вертикальные или наклонные стойки.

Вариант «Жесткая невесомая структура» предназначен для случаев, когда параметры постамента заранее не известны, но задана его высота. В этом случае постамент моделируется жесткой связью, и не оказывает влияния на период колебаний. Ветровые нагрузки вычисляются с учетом высоты постамента.

Рис. 11. Типы постамента
