ПАССАТ → Работа с программой → Задание исходных данных → Опорные лапы вертикального аппарата

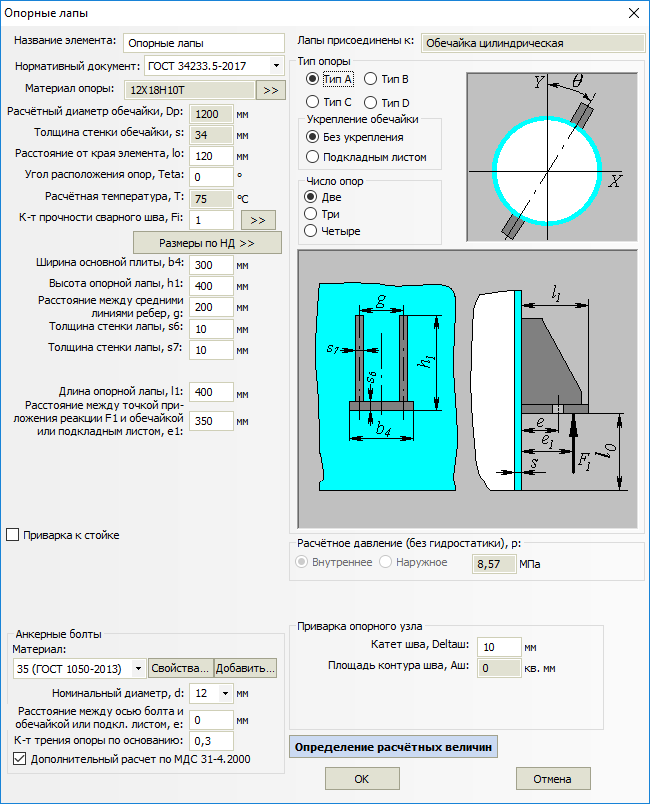

Рис. 1. Опорные лапы вертикального аппарата
Типы опорных лап определяются ГОСТ 34233.5-2017 (Рис. 2).
|
|
|
|
|
|
|
|

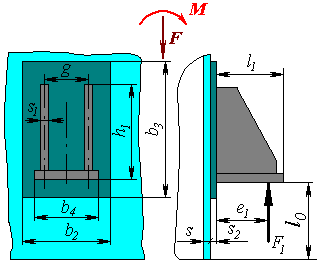

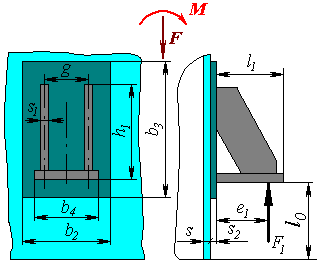

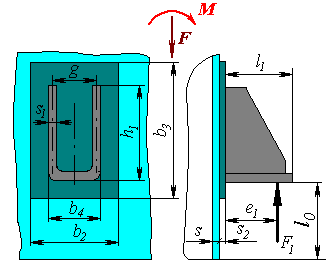

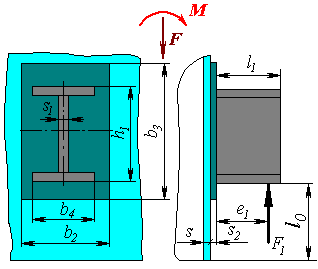

Рис. 2. Варианты исполнения опорных лап
Опорные лапы могут быть присоединены к любой цилиндрической обечайке, коническому переходу
или крутому коническому
днищу корпуса аппарата. Их расположение и геометрия определяют расчет
элементов сосуда от воздействия опорных нагрузок. Расчет производится
при наличии 2, 3 или 4-х опор. При этом при наличии 4-х лап необходимо
уточнить качество монтажа
. Название, нормативный
документ и геометрия опорных лап задаются по аналогии с цилиндрической
обечайкой. Опорные лапы могут быть как без укреплений, так и подкреплены
подкладными листами.
Клавиша «Размеры по НД» позволяет подобрать типовую опору по условной нагрузке, так как по действующим нормативам рассчитывается не сама опора, а стенка сосуда в месте её присоединения.
