В таблице 3.6 приведены свойства данного элемента.
| Таблица 3.6 | |
 | |
| Свойство | Описание |
| Опорные точки: | A: начало обечайки; B: конец обечайки; |

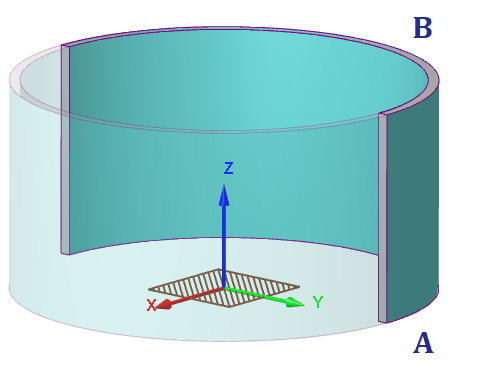

| Локальная система координат элемента (ЛСК): | Ось X: поперечная ось обечайки; Ось Y: поперечная ось обечайки; от этой оси откладывается угол θ вставки штуцера в сторону осиX; Ось Z: продольная ось обечайки. |
| Ориентация в ГСК: | Ось Z явлется вертикальной осью. Оси X и Y лежат в горизонтальной плоскости. |
| Закрепление элемента: | Точка A. Во всех расчетах методом конечных элементов закрепляется только нижняя часть обечайки. |
| Дополнительные сведения: | Несущий элемент моделирует только листы нижнего пояса стенки. Верхняя часть (B) свободна от закреплений и не имеет крышки. |
| Нагрузки на элемент: | Внутреннее избыточное и наружнее давление. Гидростатическое давление. Температурные деформации. |
