Штуцер-МКЭ 3.5. Руководство пользователя

3.8.2. Вертикальный аппарат

В таблице 3.5 приведены свойства данного элемента.

Таблица 3.5

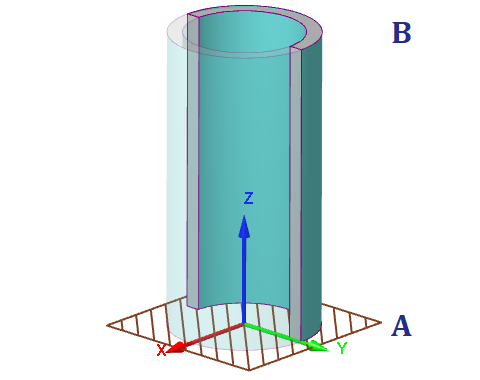

Рис. 3.27. Вертикальный аппарат: ЛСК и условия закреплений

Свойство Описание
Опорные точки:

A: начало обечайки;

B: конец обечайки;

Локальная система координат элемента (ЛСК):

Ось X: поперечная ось обечайки;

Ось Y: поперечная ось обечайки;

от этой оси откладывается угол θ вставки штуцера в сторону осиX;

Ось Z: продольная ось обечайки.

Ориентация в ГСК:

Ось Z явлется вертикальной осью.

Оси X и Y лежат в горизонтальной плоскости.

Закрепление элемента:

Точка A.

Во всех расчетах методом конечных элементов закрепляется только нижняя часть обечайки.

Дополнительные сведения: Верхняя часть обечайки (B) не закрепляется, что приводит к учету дополнительной податливости врезки.
На свободном конце (B) строится плоская крышка, на которую будет прикладываться давление.
Нагрузки на элемент:

Внутреннее избыточное и наружнее давление.

Гидростатическое давление.

Температурные деформации.






Штуцер-МКЭ 3.5. Руководство пользователя

Copyright © 2003-2025, НТП Трубопровод
