3.8.4. Магистральная часть (тройник)

В таблице 3.7 приведены свойства данного элемента.

Таблица 3.7

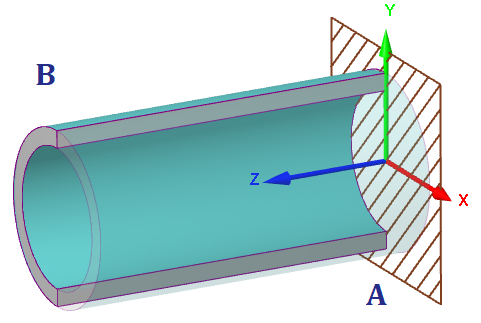

Рис. 3.29. Магистральная часть (тройник): ЛСК и условия закреплений

Свойство Описание
Опорные точки:

A: начало обечайки;

B: конец обечайки;

Локальная система координат элемента (ЛСК):

Ось X: поперечная ось обечайки;

Ось Y: поперечная ось обечайки;

от этой оси откладывается угол θ вставки штуцера в сторону осиX;

Ось Z: продольная ось обечайки.

Ориентация в ГСК:

Ось Z лежит в горизонтальной плоскости.

Оси X и Y могут быть вертикальными при выборе соответсвующей опции элемента:

Закрепление элемента:

При расчете на прочность (рис. 3.29):

Точка A.

Условия закрепления при расчете допускаемых нагрузок, жесткостей и коэффициентов интенсификации напряжений для штуцера зависят от состояния опции:

Точка A: опция выключена (рис. 3.29).

Точки A, B: опция включена (рис. 3.30) - значение по умолчанию.

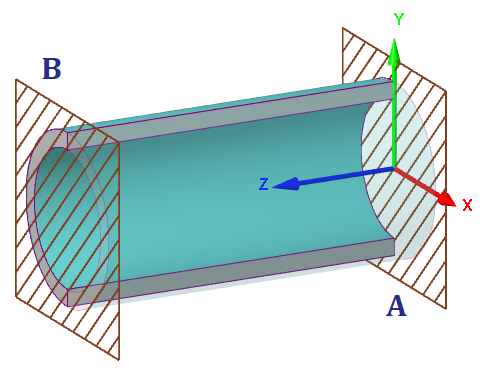

Рис. 3.30. Условия закрепления второго конца магистрали для специальных расчетов штуцера при включенной опции
Нагрузки на элемент:

Внутреннее избыточное и наружнее давление.

Гидростатическое давление.

Температурные деформации.

Сосредоточенные нагрузки на свободный конец (B) при расчете на прочность (рис. 3.31):

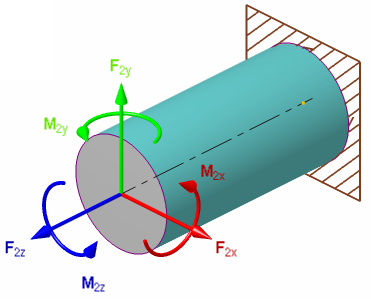

Рис. 3.31. Нагрузки на магистральную часть
Специальные расчеты:

Допускаемые нагрузки на магистраль (рис. 3.32).

Жесткости, податливости и коэффициенты гибкости магистрали (рис. 3.32).

Коэффициенты интенсификации напряжений (рис. 3.32).

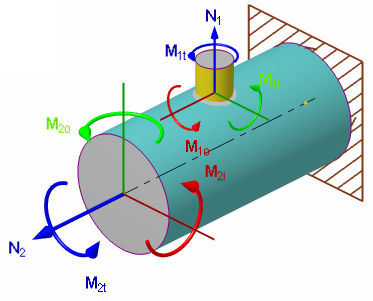

Рис. 3.32. Нагрузки на магистральную часть для специальных расчетов

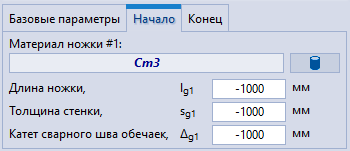

Дополнительные цилиндрические участки:

Несущий элемент позволяет добавляет цилиндрические участки в начале и в конце.

Если длина цилиндрического участка $l_{g1}$ ($l_{g2}$) задана отрицательным или нулевым значением (по умолчанию), то соответствующий участок не будет добавлен.

При задании остальных величин отрицательными значениями, они будут приняты как для магистральной части.

При задании дополнительного участка, ограничение на расстояние от этого края до штуцера уменьшается на $\sqrt{0.3 D s}$.
