В группе данных «Сварные швы» задаются размеры сварных швов вдоль поверхности несущего элемента и вдоль присоединяемого элемента, коэффициенты прочности (рис. 3.22), типа сварного шва, обработки шва и минимальные размеры сварных швов в соответствии с расчетными схемами штуцеров (ответвлений). Продольный коэффициент прочности для несущего элемента и штуцера используется для оценок прочности ГОСТ 34233 для конечных элементов, которые находятся не в зоне врезки присоединяемого элемента.
Для расчета усталостной прочности в упругой постановке решения задачи необходимо задать коэффициент учета пиковых напряжений (fatigue strength reduction factor) Kf.
При расчете по ASME VIII.2 его можно принять по таблицам 5.11 и 5.12 [10]. Значение коэффициента задается сразу за размером соответствующего сварного шва (рис. 3.23). Это действительно и для остальных нормативных документов, кроме ГОСТ 34233.
 |

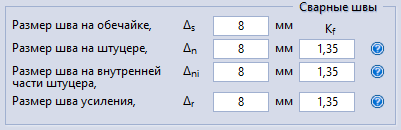

| Рис. 3.23. Задание $K_f$ |
При расчете по ГОСТ 34233.6-2017 он называется эффективным коэффициентом концентрации напряжений (рис. 3.24) и его можно определить по формуле 11 [4]:
$$ K_{\sigma} = \frac{\rho\xi}{\varphi}, $$где коэффициент ξ определяется по таб. 1 [4]; коэффициент ρ равен 1.0 для шлифованных поверхностей сварных швов, а 1.1 для необработанных поверхностей сварных швов; φ — коэффициент прочности сварных швов определяют по ГОСТ 34233.1 (см. следующий параграф).
При расчете по ГОСТ 34233.6-2017 необходимо задать все три коэффициента в диалоговом окне (рис. 3.24), коэффициент Kσ можно задать вручную или определить автоматически по указанной формуле.
 |

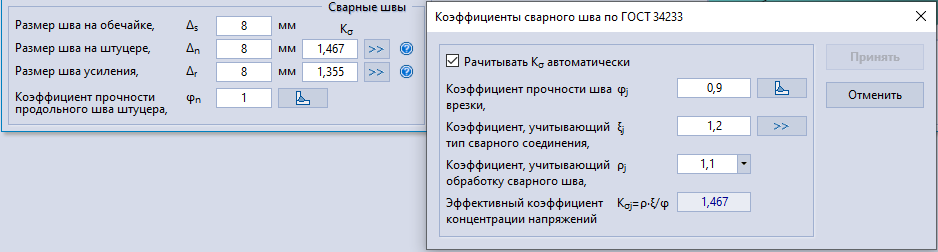

| Рис. 3.24. Задание $K_{\sigma}$ |
Коэффициент прочности сварного шва (рис. 3.25)
используется при расчете на прочность несущего элемента, штуцера и зоны врезки;
задается в зависимости от его вида по ГОСТ 34233.1-2017 с помощью кнопки
.
 |

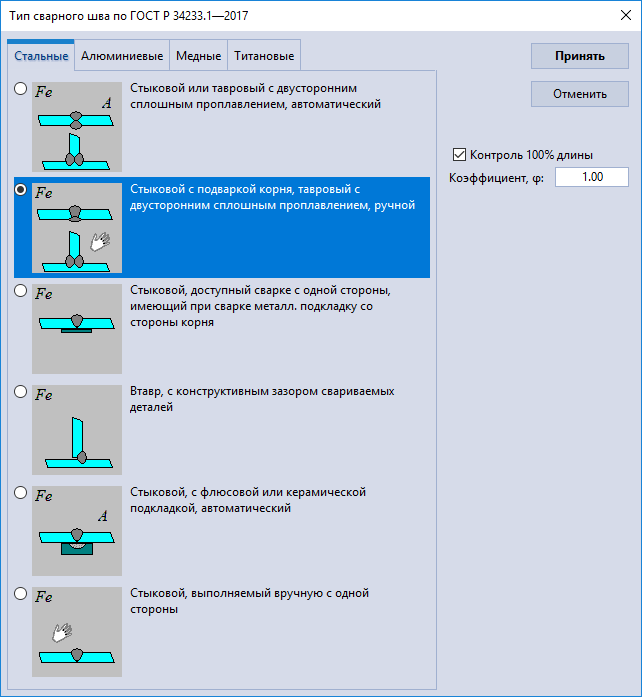

| Рис. 3.25. Диалоговое окно задания коэффициента прочности сварного шва |
