Штуцер-МКЭ 3.5. Руководство пользователя

3.6.2. Работа с базой данных материалов

Свойства материала элемента могут задаваться из базы данных (ГОСТ 34233.1-2017, ASME II Part D и др.), или определяется пользователем в зависимости от температур.

База данных материалов состоит из двух частей (рис. 3.20): группы стандартных материалов и группы материалов пользователя. Первые не предполагают изменения пользователем. Для редактирования вторых предусмотрена команда "Редактировать материалы пользователя".

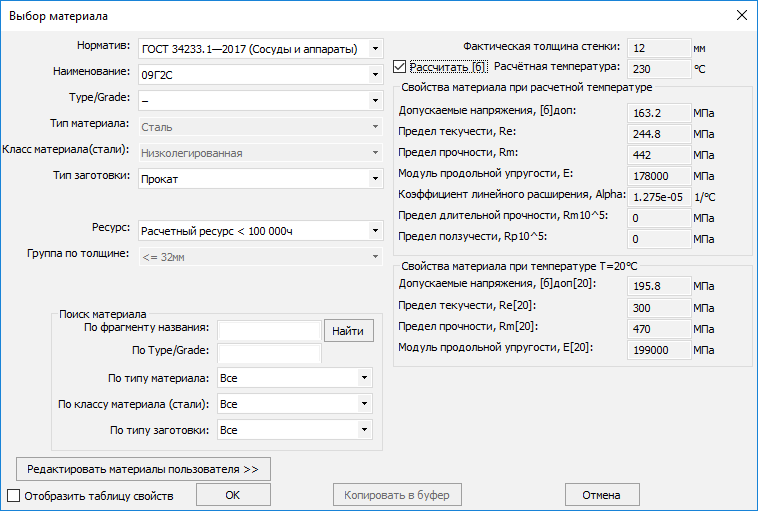

Рис. 3.20. Диалог свойств стандартного материала

В редакторе пользовательских материалов доступны следующие действия (рис. 3.21):

·         Добавление нового "пустого" материала (команда "Добавить");

·         Копирование таблицы свойств какого-либо из существующих материалов целиком (команда «Копировать в буфер» в таблице свойств), и последующая вставка в пользовательский материал (команда «Вставить из буфера»);

·         Удаление материала, "подсвеченного" в списке (команда "Удалить");

·         Создание нового материала и копирование в него характеристик того материала, который "подсвечен" курсором в списке (команда "Добавить копию");

·         Удаление группы строк с характеристиками материала (команда "Удалить выделенные строки");

·         Переименование материала (название материала редактируется в одноименном поле)

·         Задание характеристик материала в зависимости от температуры, толщины, типа заготовки, параметров Type/Grade и Class/Condition/Temper (по аналогии с ASME II Part D).

Рис. 3.21. Диалог редактирования группы материалов пользователя

После нажатия кнопки OK новый материал появится в группе "Материалы пользователя".

Свойства материалов при расчетной температуре определяются линейной интерполяцией.
