3.65. Выпуклая перегородка


Данный компонент может использоваться в горизонтальных, вертикальных сосудах и аппаратах колонного типа для разделения объемов с разными давлениями и заполнениями. В процессе построения модели он может присоединяться к другим элементам и вставляться между ними подобно цилиндрической обечайке, но при расчете всегда должен находиться между другими элементами. Перегородка порождает новый объём, расчет заполнения которого выполняется отдельно. Параметры заполнения и характеристики среды, находящейся в этом объеме, задаются также в диалоге перегородки. К перегородке могут присоединяться дочерние элементы, давление в которых передаётся в зависимости от ориентации перегородки.

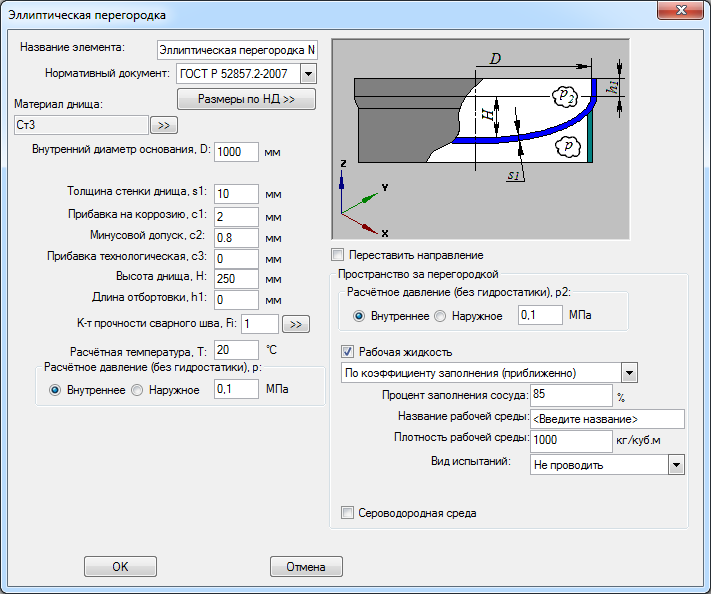

Рис. 1. Эллиптическая перегородка

Днище перегородки может быть эллиптическим, сферическим или торовым.
